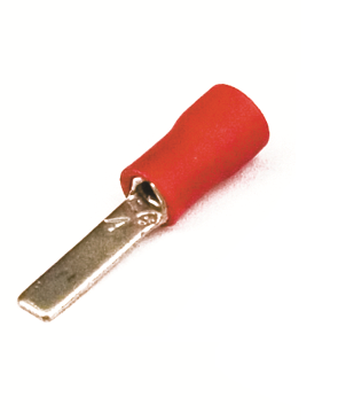

Наконечник штыревой плоский НШпИ 1.5-9 красный QUADRO (100шт) с изолированным фланцем - 2A11CP ДКС

Наконечник штыревой плоский изолированный НШПИ от бренда DKC (Артикул 2a11cp) предназначен для надёжного соединения медных проводов сечением 0,25–1,5 мм2 в электрических цепях до 600 В. Благодаря изолированному фланцу и лужёному контакту он сочетает безопасность, долговечность и удобство монтажа.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов в устройствах управления, распределительных щитах, автоматике и оборудовании с высокой плотностью компонентов. Подходит для работы в цепях переменного и постоянного тока. Применяется на станках, конвейерах, системах автоматизации, бытовых и промышленных аппаратах, где требуется прочное и защищённое соединение.

Технические характеристики

• Тип: Штыревой плоский изолированный (НШПИ)
• Сечение провода: 0,25–1,5 мм2
• Размер штыря: 9 мм (метрический)
• Ширина фланца: 3 мм
• Материал контакта: Электротехническая медь
• Покрытие: Лужёное - предотвращает окисление и улучшает проводимость
• Изоляция: Поливинилхлорид (ПВХ), цвет - красный
• Максимальный допустимый ток: 19 А
• Работает при напряжении до 600 В
• Соответствует стандарту DIN
• Устойчив к лаковой изоляции проводов

Совместимость и монтаж

Наконечник совместим с болтами, гайками и зажимами стандарта M3 (диаметр 3 мм). Устанавливается с помощью специального обжимного инструмента - необходимо выбрать матрицу, соответствующую сечению провода и форме наконечника. Обжим должен быть равномерным: изоляция должна полностью закрывать жилу, а металлическая часть - плотно прилегать к проводнику без повреждений. Кабели с лаковой изоляцией можно использовать без предварительного удаления лака - изоляция НШПИ выдерживает термическое воздействие при обжиме.

Безопасность и стандарты

Произведено в соответствии с требованиями DIN 46228/46229. Изолированный фланец исключает риск случайного замыкания между соседними контактами. Лужёная поверхность снижает вероятность нагрева в месте соединения. Соответствует нормам безопасности для электрооборудования класса II и III.

Преимущества

• Изолированный фланец - минимизирует риск поражения током и короткого замыкания
• Лужёное покрытие - увеличивает срок службы в условиях повышенной влажности
• Ярко-красный цвет - позволяет легко определить тип и сечение при визуальном осмотре
• Стандартная форма - совместим с большинством коммутирующих устройств европейского производства
• Высокая механическая прочность - сохраняет форму после многократных сборок и демонтажей

Ограничения применения

Не применяется для алюминиевых проводов - материал контакта рассчитан только на медь. Не рекомендован для частых перегрузок выше 19 А. Не следует использовать в средах с температурой свыше +85 C - ПВХ-изоляция начинает деформироваться. Не подходит для установки в условиях постоянного механического трения или вибраций без дополнительной фixации.

Примеры использования

• Подключение входных клемм в модульных автоматах и УЗО
• Обжим проводов питания в частотных преобразователях
• Соединение сигнальных линий в контроллерах PLC
• Монтаж в распределительных коробках и панелях управления
• Замена старых наконечников в промышленных машинах

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - переобжим разрушает изоляцию, недостаточное давление вызывает плохой контакт
• Перед обжимом проверьте соответствие сечения провода указанному в характеристиках - использование слишком толстого провода приведёт к выходу из строя наконечника
• При работе с многожильными проводами используйте инструмент с насадкой для “мягкого” обжима - так сохранится целостность жил
• Храните в сухом помещении - даже лужёный контакт может окислиться при длительном воздействии влаги
• Упаковка содержит 100 штук - идеально для массового монтажа; храните в оригинальной картонной коробке для защиты от пыли и повреждений
