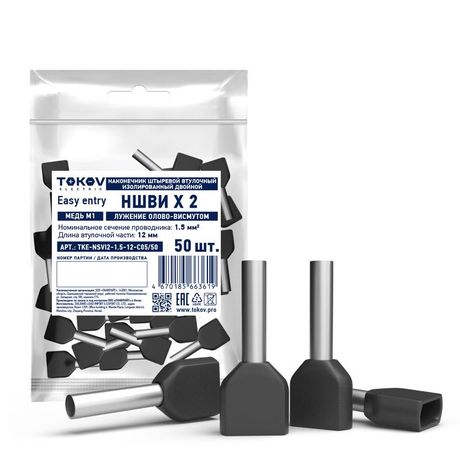

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 1.5-12 TOKOV ELECTRIC TKE-NSVI2-1.5-12-C05/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 1.5-12 от TOKOV ELECTRIC предназначен для надёжного соединения одножильных и многожильных медных проводов сечением 1,5 мм2 с штыревыми клеммами. Артикул tke-nsvi2-1.5-12-c05/50 обеспечивает изоляцию, защиту от коррозии и удобство монтажа в плотных распределительных коробках.

Назначение и область применения

Наконечник НШВИ(2) 1.5-12 используется для подготовки концов проводов перед подключением к клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам с штыревыми зажимами. Подходит для слаботочных и силовых цепей в щитах, на станциях управления, в бытовых и промышленных системах. Двойная втулка позволяет соединить два провода одного сечения - например, при ответвлении или удлинении цепи.

Технические характеристики

• Номинальное сечение проводника: 1,5 кв.мм - оптимально для проводов до 1,5 мм2, включая многожильные;
• Тип конструкции: двойной втулочный - две изолированные втулки в одном корпусе для двух проводов;
• Материал контактной части: медь - высокая проводимость и устойчивость к нагреву;
• Длина втулки: 12 мм - достаточна для прочного обжима и фиксации в большинстве стандартных клемм;
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не выделяет токсичных веществ;
• Безгалогенный материал - безопасен при возгорании, не образует едких паров;
• Цвет изоляции: черный - стандартизирован для обозначения нулевых или фазных жил в зависимости от схемы;
• Упаковка: 50 штук в блистере - удобно для закупок и хранения.

Совместимость и монтаж

Наконечник НШВИ(2) 1.5-12 совместим с любыми штыревыми клеммами, где допускается заход провода сечением 1,5 мм2. Для установки используйте обжимные клещи с матрицей для втулочных наконечников. Обжим должен быть равномерным - не пережимать, чтобы не повредить провод, и не недожимать, чтобы избежать ослабления контакта. Изоляция не требует удаления - она уже выполнена в виде двух отдельных трубочек, что исключает риск замыкания между проводами.

Безопасность и стандарты

Материалы соответствуют требованиям безопасности по отсутствию галогенов (по IEC 60754-1). Полипропиленовая изоляция устойчива к температуре до +105 C, не поддерживает горение и не выделяет опасных газов при перегреве. Продукт сертифицирован для использования в электроустановках согласно ГОСТ Р МЭК 60947-7-1.

Преимущества

• Два провода в одном наконечнике - экономия места в клеммах и ускорение монтажа;
• Готовая изоляция - не требуется использовать термоусадку или изоленту;
• Высокая механическая прочность после обжима - снижается вероятность отслоения жил;
• Стойкость к влаге и химическому воздействию благодаря PP-изоляции;
• Чёрный цвет легко отличить от других цветовых групп - упрощает идентификацию в сложных схемах.

Ограничения применения

Наконечник НШВИ(2) 1.5-12 не подходит для проводов сечением более 1,5 мм2 - возможен перегрев и плохой контакт. Также не рекомендуется применять в условиях постоянного погружения в воду или в агрессивных средах (например, с кислотными парами). Не предназначены для частого демонтажа - многократные обжимы разрушают металл втулок.

Примеры использования

• Подключение двух проводов от светильников к одному выходу автомата в распределительном щите;
• Объединение нулевых проводов в этажных щитах;
• Соединение проводов в контроллерах, реле и модульных устройствах с маленькими клеммами;
• Ремонт и модернизация старых электропроводок, где нужна компактная замена соединений.

Практические советы

• Перед обжимом проверьте, что все жилы провода полностью вошли в втулку - ни одна не должна торчать;
• Используйте обжимные клещи с регулировкой усилия - для медных наконечников 1,5 мм2 достаточно 8–10 кгс;
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться внутри втулки;
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может вызвать окисление контактов;
• Артикул tke-nsvi2-1.5-12-c05/50 - выбирайте именно этот вариант, если вам нужны двойные втулки с изоляцией и черный цвет.
