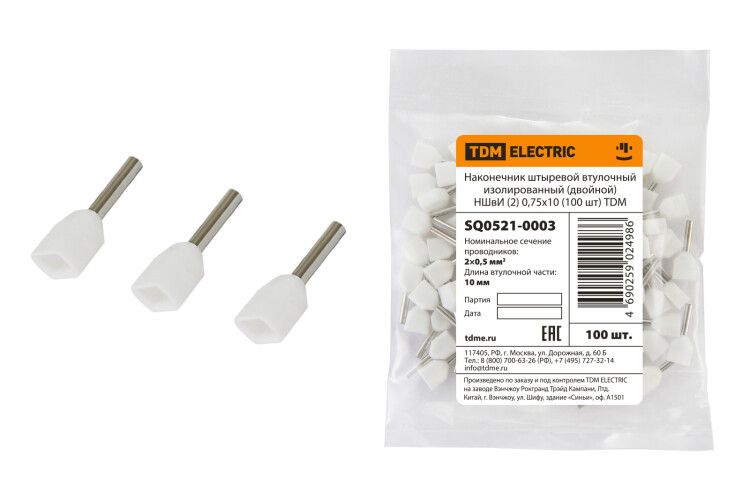

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 0,75х10 (100 шт) | SQ0521-0003 TDM

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 0,75х10 белый от TDM ELECTRIC предназначен для надёжного соединения двух многожильных проводов сечением до 0,75 мм2 с контактными зажимами оборудования. Удобная цветная маркировка и двойная конструкция позволяют экономить время при сборке электрических цепей.

Назначение и область применения

Наконечник НШвИ (2) 0,75х10 используется для оконцевания двух многожильных гибких медных проводов одновременно. Подходит для подключения к клеммам автоматических выключателей, контакторов, реле, распределительных щитов и другого электрооборудования с винтовыми зажимами. Особенно эффективен там, где требуется быстро и безопасно соединить два провода без скрутки.

Технические характеристики

• Сечение провода: 0,75 мм2 (на каждый канал)
• Длина металлической части: 10 мм
• Материал гильзы: латунь
• Материал изоляции: ПВХ (поливинилхлорид)
• Цвет изоляции: белый
• Количество в упаковке: 100 штук
• Тип: двойной (два канала для двух проводов)

Совместимость и монтаж

Наконечник совместим с зажимами, рассчитанными на штыревые контакты диаметром до 4–5 мм. Для установки зачистите изоляцию с каждого провода на длину около 8–9 мм, вставьте оба провода в соответствующие каналы наконечника и обожмите специальным клещами. Обжим должен плотно фиксировать жилы без повреждений. Цветовая маркировка (белый) указывает на сечение 0,75 мм2 - это ускоряет выбор правильного типа при работе с несколькими размерами.

Преимущества

• Заменяет скрутку проводов - снижает риск перегрева и плохого контакта
• Обеспечивает равномерное распределение тока между двумя проводами
• Защитная изоляция предотвращает случайное замыкание
• Удобная цветная маркировка позволяет быстро отличать размеры
• Готовый к применению комплект - не требует дополнительных элементов

Ограничения применения

• Не предназначены для одножильных проводов - работают только с многожильными гибкими
• Не подходят для высоких температур выше +70 C длительного действия
• Не рекомендуются для силовых цепей свыше 16 А без проверки допустимой нагрузки зажима
• Не используются в условиях постоянного воздействия открытого пламени или растворителей

Примеры использования

• Подключение двух выходных проводов от датчика к клемме контроллера
• Соединение фазного и нулевого проводов перед входом в автоматический выключатель
• Разводка сигналов управления в пульте управления станком
• Монтаж освещения в распределительном щите с множеством ответвлений

Практические советы

• Выбирайте обжимные клещи с матрицей под размер 0,75 мм2 - некорректный обжим снижает надёжность контакта
• Перед установкой проверьте, что провода свободно проходят через каналы - не используйте слишком толстые жилы
• Храните наконечники в сухом месте - влага может вызвать окисление латуни
• На каждой упаковке указан типоразмер - сохраняйте этикетки при работе с несколькими видами НШвИ
• Для частых задач закупайте сразу несколько упаковок - белые наконечники легко путаются с другими цветами при хаотичном хранении
