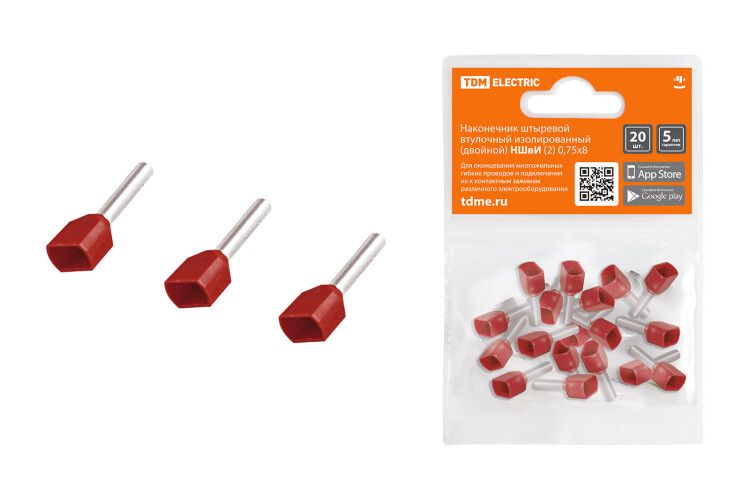

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 0,75х8 (20шт) | SQ0568-0049 TDM

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 0,75х8 от TDM ELECTRIC предназначен для надёжного оконцевания гибких многожильных медных проводов сечением 0,75 мм2. Его двойная конструкция позволяет подключить два провода к одному винтовому зажиму, что особенно удобно при компактном монтаже и частых изменениях цепей.

Назначение и область применения

Этот наконечник используется там, где требуется прочное и долговечное соединение через винтовые клеммы. Подходит для установки в распределительных щитах, пультах управления, силовых модулях и оборудовании, работающем в условиях вибрации - например, на станках, конвейерах или транспорте. Особенно эффективен при необходимости быстрой перенастройки электрических цепей, так как обеспечивает надёжный контакт без пайки.

Технические характеристики

• Тип: штыревой втулочный, изолированный, двойной (НШвИ (2))
• Сечение провода: 0,75 мм2 (для каждого из двух каналов)
• Длина втулки: 8 мм
• Материал контакта: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Изоляция: ПВХ - защищает от случайного замыкания, выдерживает температуру до +105 C
• Цвет изоляции: красный (стандарт для сечения 0,75 мм2)

Совместимость и монтаж

Подходит для винтовых клемм с диаметром отверстия 4–5 мм. Для правильного монтажа:

• Зачистите изоляцию с провода на длину 8 мм - точно совпадает с глубиной втулки
• Убедитесь, что все жилы провода плотно заполнены втулку - не допускайте выпадения отдельных проводков
• Обжмите наконечник специальным инструментом (обжимными клещами), чтобы контакт был механически прочным
• Не используйте плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить контакт

Безопасность и стандарты

Наконечник НШвИ (2) 0,75х8 изготовлен в соответствии с требованиями к изолированным наконечникам для электротехники. Материалы (латунь и ПВХ) соответствуют нормам безопасности для работы в сетях переменного тока до 1000 В. Изоляция предотвращает доступ к токоведущим частям при случайном касании.

Преимущества

• Двойная конструкция экономит место в клеммнике - вместо двух отдельных наконечников один элемент подключает два провода
• Изолированная форма исключает риск короткого замыкания между соседними клеммами
• Латунный контакт сохраняет проводимость даже после многократных демонтажей
• ПВХ-изоляция устойчива к маслам, бензину и большинству промышленных сред

Ограничения применения

• Не предназначается для одножильных проводов - только для многожильных гибких медных
• Не рекомендован для постоянного погружения в воду или высокой влажности - ПВХ не имеет защиты IP67+
• Не подходит для токов выше 16 А (при температуре +30 C); для больших нагрузок выбирайте наконечники с большим сечением
• Не использовать в цепях с импульсными токами свыше 100 А/с - возможна деформация контакта

Примеры использования

• Подключение двух датчиков к одной клемме в системе автоматизации
• Фиксация проводов питания и сигнала в одном месте на пульте ЧПУ
• Работа с вибрирующими механизмами - например, насосами или вентиляторами
• Монтаж временных испытательных цепей в лабораториях

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 0,75 мм2 - и не пытайтесь затолкать более толстый провод
• Если провод слишком мягкий, слегка пропаяйте конец перед обжимом - это предотвратит расслоение жил
• При использовании в серийном производстве закупайте сразу несколько партий - цветовая маркировка (красный) важна для стандартизации
• Храните в сухом месте - длительное воздействие УФ-лучей может сделать ПВХ хрупким
