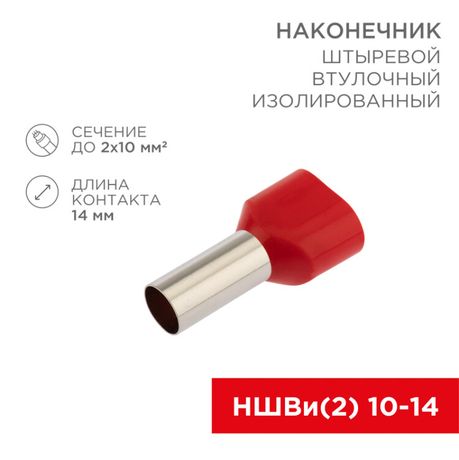

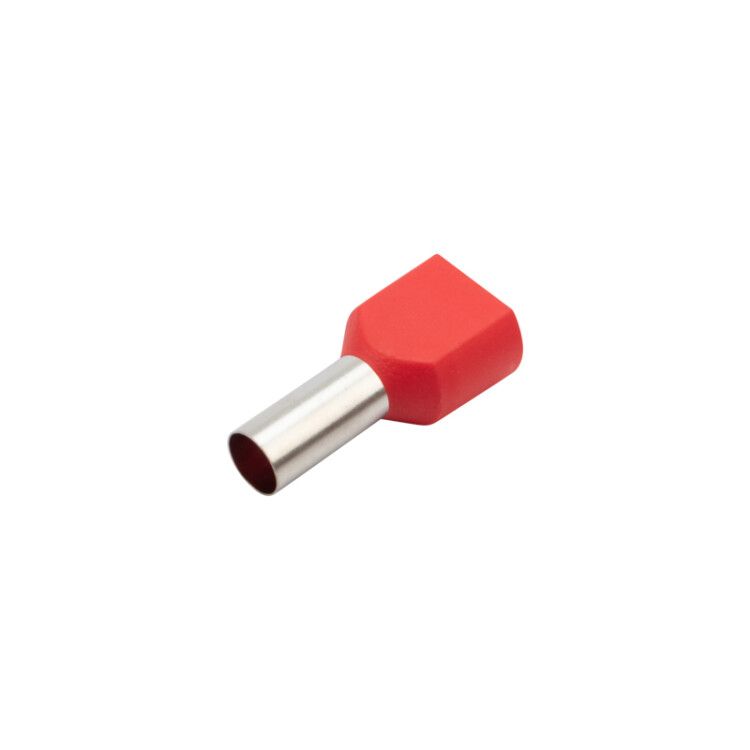

Наконечник штыревой втулочный изолированный F-14мм 2х10кв.мм (НШВи(2) 10-14/ Ги2 10-14) красн. (блист.) Rexant 06-0413-A MEET

Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм2 (НШВи(2) 10-14/ Ги2 10-14) красный от Rexant - это двойной обжимной наконечник для одновременного подключения двух проводов сечением 10 мм2 каждый. Применяется в распределительных щитах, на станках, в автоматике и других местах, где требуется надёжное и компактное соединение.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм2 (НШВи(2) 10-14/ Ги2 10-14) красный используется для создания прочного и долговечного соединения между многожильным медным проводом и контактной клеммой. Особенно эффективен там, где нужно подключить два провода к одной точке - например, при сборке групповых цепей, заземления или подводке питания к устройствам с двумя входами.

Подходит для промышленного оборудования, силовых щитов, систем автоматизации, конвейеров, насосов и другого электрооборудования, требующего надёжного контакта без скруток или пайки.

Технические характеристики

• Номинальное сечение проводника: 10 мм2 (два провода - до 20 мм2 суммарно)
• Диаметр отверстия штыря: 6,9 мм - совместим с болтами M6–M8
• Длина втулки: 14 мм - обеспечивает устойчивый обжим
• Материал втулки: латунь - высокая проводимость и механическая прочность
• Покрытие: лужёное - предотвращает окисление и улучшает контакт
• Изоляция: ПВХ - красный цвет, термостойкий, устойчив к УФ и влаге
• Тип конструкции: двойной втулочный - две отдельные камеры для двух проводов
• Способ монтажа: обжимной - требует специальный кримпер
• Форма фланца: трубчатая - позволяет легко вставлять в клеммы

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм2 (НШВи(2) 10-14/ Ги2 10-14) красный монтируется исключительно обжимом. Перед установкой необходимо зачистить изоляцию с обоих проводов на длину, равную глубине втулки (не менее 14 мм). Жилы вставляются в отдельные каналы внутри изоляции, затем обжимаются инструментом.

Рекомендованные обжимные инструменты:

• HT-8164 (арт. 12-3206)
• HT-301E (арт. 12-3114)
• HT-301S (арт. 12-3119, 12-3019-4)

Не используйте плоскогубцы или другие неспециализированные инструменты - это снижает надёжность контакта и может повредить изоляцию.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным соединениям для электротехники. Материалы (латунь, ПВХ) соответствуют нормам безопасности для работы при температуре от -40C до +85C. Лужёное покрытие снижает риск коррозии в условиях повышенной влажности. Изоляция не распространяет горение и устойчива к механическим нагрузкам.

Преимущества

• Заменяет скрутку и пайку - ускоряет монтаж и повышает надёжность
• Две втулки в одном корпусе - позволяют подключить два провода к одной клемме без переходников
• Изолированная конструкция - исключает случайные замыкания и защищает от влаги
• Красный цвет - визуально отличается от других наконечников, упрощает идентификацию в щите
• Лужёная латунь - сохраняет хорошую проводимость даже после длительной эксплуатации

Ограничения применения

Наконечник штыревой втулочный изолированный F-14 мм 2х10 мм2 (НШВи(2) 10-14/ Ги2 10-14) красный нельзя использовать для одножильных проводов твёрдой жилы - он рассчитан только на многожильные медные провода. Также не рекомендуется применять при токах выше 100 А на один провод (при условии правильного обжима и охлаждения). Не предназначены для постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не является герметичной.

Примеры использования

• Подключение двух выходных кабелей от автомата к одной клемме заземления
• Соединение параллельных проводов в распределительном щите
• Присоединение двух проводов к клеммнику двигателя или частотного преобразователя
• Установка в устройствах управления с двойным входом (например, реле, контроллеры)

Практические советы

• Перед обжимом проверьте, что провода полностью вошли в втулки - не должно быть выступающих жил
• При использовании кримпера выбирайте матрицу, подходящую именно под этот тип наконечника - НШВи(2) 10-14
• После обжима потяните за провода - соединение не должно расходиться
• Если в щите много таких наконечников, пометьте их этикетками - красный цвет уже указывает на сечение, но не на функцию
• Не перегружайте наконечник: максимальный ток - около 100 А на каждую втулку при нормальных условиях охлаждения
