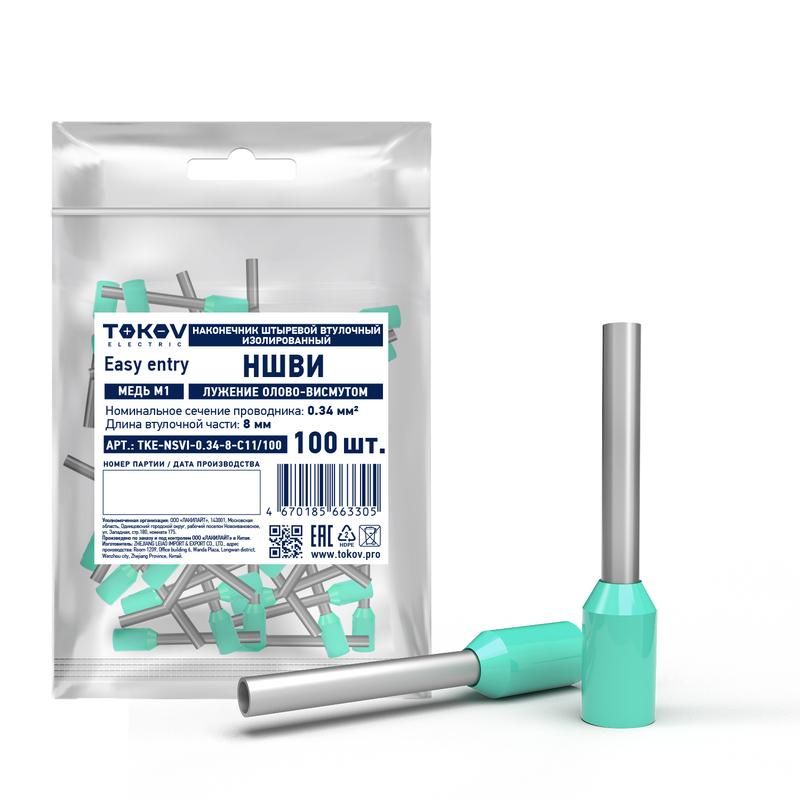

Наконечник штыревой втулочный изолированный НШВИ 0.34-8 TOKOV ELECTRIC TKE-NSVI-0.34-8-C11/100

Наконечник штыревой втулочный изолированный НШВИ 0.34-8 от TOKOV ELECTRIC - это компактный соединительный элемент для тонких медных проводов, предназначенный для надежного крепления в клеммах автоматических выключателей, контакторов и других устройств. Артикул tke-nsvi-0.34-8-c11/100 обеспечивает безопасную передачу тока в слаботочных цепях с минимальным риском перегрева.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 0.34-8 используется для оконцевания одножильных и многожильных медных проводов сечением 0,34 мм2. Подходит для подключения к клеммам малогабаритной аппаратуры: реле, терморегуляторы, платы управления, световые контроллеры, системы автоматизации. Благодаря изоляции, исключает случайные замыкания между соседними контактами. Применяется в бытовой и промышленной электронике, где важна точность и компактность сборки.

Технические характеристики

• Номинальное сечение провода: 0,34 мм2 - оптимально для тонких жил до 0,5 мм2
• Длина втулки: 8 мм - достаточна для плотного зажима в стандартных клеммах
• Материал втулки: медь - высокая электропроводность и устойчивость к нагреву
• Материал изоляции: полипропилен (PP) - устойчив к механическим нагрузкам, не горюч, не выделяет токсичных веществ при перегреве
• Цвет изоляции: зеленый - стандартизированная цветовая маркировка для удобства идентификации
• Галогены: отсутствуют - соответствует требованиям экологической безопасности (RoHS)
• Тип конструкции: стандартная - совместима с большинством инструментов для обжима

Совместимость и монтаж

Наконечник НШВИ 0.34-8 совместим с клеммами, рассчитанными на штыревые соединения диаметром до 3,5 мм. Для установки требуется обжимной инструмент с матрицей для сечений 0,2–0,5 мм2. Обжим должен быть равномерным - не допускается повреждение изоляции или деформация втулки. После обжима проверьте прочность фиксации: провод не должен свободно выскальзывать. Установка возможна как на одножильном, так и на многожильном проводе - предварительно зачистите изоляцию на длину 8–9 мм.

Безопасность и стандарты

Изоляция выполнена из галоген-free полипропилена, что снижает риск образования токсичных газов при возгорании. Соответствует общим требованиям безопасности для электроустановок низкого напряжения. Материалы сертифицированы по RoHS. Не предназначен для работы при температуре выше +105 C - превышение может вызвать деформацию изоляции.

Преимущества

• Изолированная конструкция - исключает необходимость дополнительной изоляции после монтажа
• Высокая надежность соединения благодаря медной втулке и качественному обжиму
• Удобство в работе: цветовая маркировка позволяет быстро отличить один тип от другого
• Экологическая безопасность: отсутствие галогенов делает продукт подходящим для закрытых помещений и систем с повышенными требованиями к пожаробезопасности

Ограничения применения

• Не применяется для проводов сечением более 0,5 мм2 - возможен плохой контакт и перегрев
• Не рекомендован для постоянного использования в условиях вибраций выше среднего уровня - требует дополнительной фиксации
• Не предназначен для внешней установки или воздействия прямой воды - IP-защита не предусмотрена
• Работает только с медными проводами - несовместим с алюминием или сплавами

Примеры использования

• Подключение датчиков температуры в системах HVAC
• Соединение проводов в платах управления лифтами и конвейерами
• Монтаж сигнальных цепей в автоматических дверях и освещении
• Фиксация проводов в распределительных щитках с ограниченным пространством

Практические советы

• Перед обжимом всегда зачищайте провод точно на длину втулки - 8 мм. Лишняя изоляция мешает плотному контакту.
• Используйте инструмент с регулировкой усилия - слишком сильный обжим раздавливает втулку, слабый - не обеспечивает надежности.
• Проверяйте соответствие диаметра штыря в клемме и наконечника - не все клеммы рассчитаны на 3,5 мм.
• Храните наконечники в сухом месте - даже изолированные элементы чувствительны к влаге при длительном хранении.
• Артикул tke-nsvi-0.34-8-c11/100 продается упаковками по 100 штук - экономично для массового монтажа.
