Наконечник-гильза с изол. фланцем для жилы сечением 0,34кв.мм, длина контактной части 8мм, бирюзовый | IF0.34-08TQ DKC ДКС

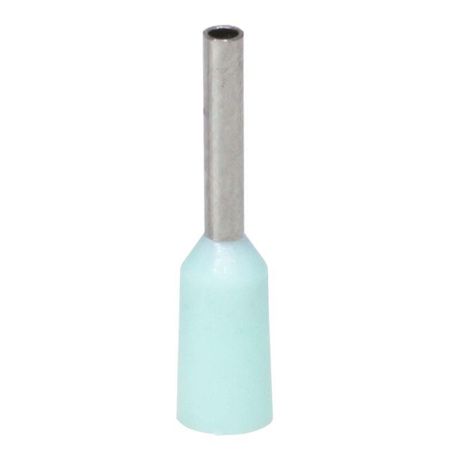

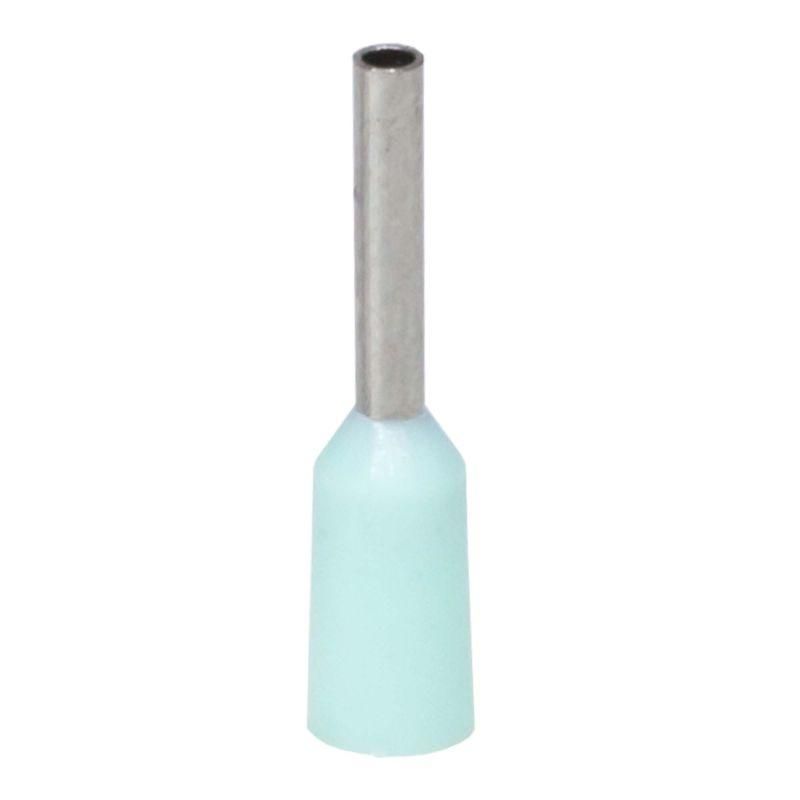

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if0.34-08tq предназначен для надежного оконцевания тонких многожильных проводов сечением 0,34 мм2. Благодаря изолированному фланцу и лужённой медной контактной части обеспечивает безопасное соединение в условиях ограниченного пространства - например, в распределительных коробках, на платформах автоматики или в панелях управления.

Назначение и область применения

Этот наконечник-гильза используется для оконцевания многожильных проводников, чтобы предотвратить расслоение жил при зажиме в клеммах. Подходит для работы с проводами в устройствах автоматизации, бытовой и промышленной электронике, системах сигнализации, контроллеров и малогабаритных аппаратах. Особенно эффективен там, где требуется компактность и исключение случайного контакта между проводами.

Технические характеристики

• Поперечное сечение жилы: 0,34 мм2 (соответствует AWG 22)
• Длина контактной части (втулки): 8 мм
• Материал контактной части: медь М0, лужёная с добавлением висмута для улучшения проводимости
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Форма фланца: трубчатая, с клеевым слоем для герметичного закрепления
• Цвет изоляции: бирюзовый - позволяет легко идентифицировать тип и сечение провода
• Проклеенность: да - внутренний слой клея обеспечивает плотную адгезию к жиле после опрессовки
• Содержание галогенов: да - материал содержит хлор и другие галогены, что влияет на требования к выделению газов при возгорании

Совместимость и монтаж

Наконечник-гильза совместим с клеммами, рассчитанными на провод AWG 22 / 0,34 мм2. Для установки используйте специальный пресс-клещи с матрицей для гильз сечением до 0,5 мм2. После опрессовки изоляция должна плотно прилегать к проводу, а клеевой слой равномерно заполнить пространство между жилами - это снижает риск перегрева и механического ослабления соединения. Не допускается использование плоскогубцев или обычных щипцов - они деформируют гильзу и нарушают целостность изоляции.

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал не поддерживает распространение пламени. Однако, поскольку продукт содержит галогены, он не рекомендован для применений в замкнутых помещениях с высокими требованиями к безопасности при пожаре (например, метро, больницы, тоннели). Для таких условий следует выбирать галоген-free аналоги.

Преимущества

• Автоматическое формирование без заусенцев - технология производства на термопластических автоматах гарантирует чистую внутреннюю поверхность втулки
• Клеевой слой под изоляцией - обеспечивает прочное и долговечное соединение даже при вибрациях и частых температурных циклах
• Яркая цветовая маркировка - бирюзовый цвет стандартизирован для сечения 0,34 мм2, ускоряет сборку и снижает вероятность ошибки
• Высокая электропроводность - лужение с висмутом снижает переходное сопротивление и увеличивает срок службы контакта

Ограничения применения

• Не применяется для одножильных проводов - предназначено исключительно для многожильных
• Не подходит для сред с повышенными требованиями к экологической безопасности (из-за наличия галогенов)
• Не рекомендуется использовать при температурах выше +105 C - полипропилен начинает терять форму и прочность
• Запрещается повторное использование - после демонтажа изоляция повреждается, а клей не восстанавливается

Примеры использования

• Подключение датчиков в системах контроля температуры и давления
• Оконцевание проводов в PLC-модулях и реле
• Сборка печатных плат с внешними проводными соединениями
• Установка кнопочных пультов и световых индикаторов в промышленном оборудовании

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 0,34 мм2 +- 5%. Превышение вызывает плохой контакт, недобор - ослабление фиксации
• Используйте пресс-клещи с регулировкой усилия; слишком сильное давление раздавит изоляцию, слабое - не обеспечит герметичность
• Проверяйте качество соединения: после опрессовки попробуйте потянуть провод - он не должен выскальзывать
• При работе в условиях влажности или пыли - этот наконечник не имеет защиты IP, поэтому не устанавливайте его вне корпуса оборудования
• Артикул if0.34-08tq от DKC (ДКС) - часть серии Quadro, совместим с другими элементами этой линейки для унифицированной сборки
