Наконечник-гильза с изол. фланцем для жилы сечением 0,34кв.мм, длина контактной части 6мм, бирюзовый | IF0.34-06TQ DKC ДКС

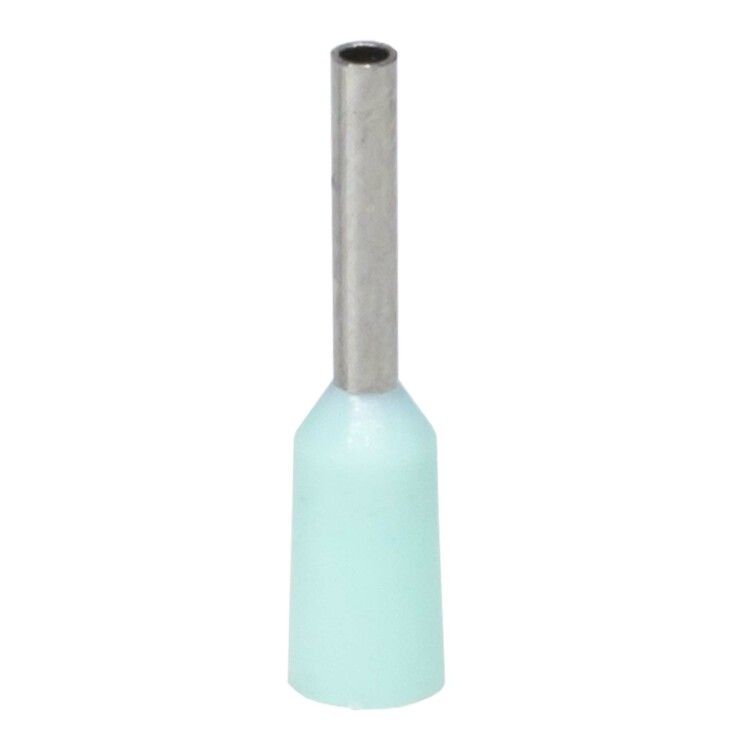

Наконечник-гильза с изолированным фланцем DKC if0.34-06tq предназначен для надежного оконцевания тонких многожильных проводов сечением 0,34 мм2. Благодаря изолированному фланцу и лужённой медной контактной части, этот наконечник обеспечивает безопасное соединение в условиях повышенной влажности и механических нагрузок, особенно в автоматике, панелях управления и слаботочных системах.

Назначение и область применения

Наконечник-гильза DKC if0.34-06tq используется для оконцевания многожильных проводников, чтобы предотвратить распад жил при зажиме в клеммах. Подходит для работы с проводами класса 5 по ГОСТ 22483 - то есть очень гибкими, часто применяемыми в контроллерах, платформах, реле и устройствах автоматизации. Изолированный фланец исключает риск случайного контакта между соседними выводами, что важно в плотных сборках.

Технические характеристики

• Поперечное сечение жилы: 0,34 мм2 (соответствует AWG 22)
• Длина контактной части (гильзы): 6 мм
• Материал контактной части: медь М0, лужёная с добавлением висмута для улучшения проводимости
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Цвет изоляции: бирюзовый - стандартизированная цветовая маркировка для быстрой идентификации
• Тип конструкции: стандартная, с проклейкой внутренней поверхности изоляции для фиксации жилы
• Устойчивость к короткому замыканию: да - выдерживает кратковременные перегрузки без разрушения
• Содержание галогенов: да - при нагреве выделяет коррозионно активные вещества; не рекомендован для закрытых герметичных сред с высокой температурой

Совместимость и монтаж

Наконечник совместим с клеммами, рассчитанными на провода AWG 22 и сечением до 0,5 мм2. Для установки используйте обжимной инструмент с матрицей для 0,34–0,5 мм2 - например, с шестигранной формой обжима. Проклеенная изоляция позволяет легко вставить провод: жила не выпадает даже перед обжимом. После обжима проверьте прочность соединения легким растяжением - допустимый усилие не менее 15 Н.

Безопасность и стандарты

Изоляция соответствует UL94 HB - материал не поддерживает горение, но не является самоугасающим. Это делает наконечник подходящим для устройств с ограниченными требованиями к пожаробезопасности. Отсутствие острых заусенцев внутри изоляции снижает риск повреждения жил при вставке. Однако наличие галогенов ограничивает использование в помещениях с чувствительным оборудованием (например, медицинских или серверных центрах).

Преимущества

• Фиксация жилы за счет проклейки - не требует предварительной скрутки
• Лужёное покрытие снижает переходное сопротивление и защищает от окисления
• Бирюзовый цвет упрощает визуальную идентификацию при обслуживании
• Гладкая внутренняя поверхность изоляции предотвращает повреждение жил при монтаже
• Высокая механическая прочность после обжима - подходит для вибрационных условий

Ограничения применения

• Не применяйте в средах с постоянным воздействием высоких температур (>105 C) - полипропилен теряет форму
• Запрещено использовать в герметичных камерах, где возможна коррозия от галогенов (например, в морской аппаратуре или химических производствах)
• Не предназначены для одножильных проводов большего сечения - риск плохого обжима и перегрева
• Не рекомендован для внешних установок без дополнительной защиты - изоляция не UV-стабилизирована

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Оконцевание проводов в PLC-модулях и реле времени
• Сборка силовых цепей малой мощности в пищевой и фармацевтической автоматике
• Монтаж сигнальных линий в системах видеонаблюдения и охранной сигнализации

Практические советы

• Перед обжимом убедитесь, что длина зачищенного провода точно соответствует глубине гильзы - 6 мм. Перебор - риск выхода жилы из-под изоляции, недобор - плохой контакт.
• Используйте только специализированный обжимной инструмент - обычные клещи деформируют гильзу и нарушают герметичность.
• Цвет бирюзовой изоляции соответствует сечению 0,34 мм2 - он не меняется в других сериях DKC Quadro, поэтому можно доверять визуальной маркировке.
• Храните в сухом месте - хотя изоляция влагостойкая, длительное воздействие воды может вызвать коррозию лужёного контакта.
• Этот наконечник - часть серии DKC Quadro, которая гарантирует единый стандарт качества и совместимость с другими элементами этой линейки.
