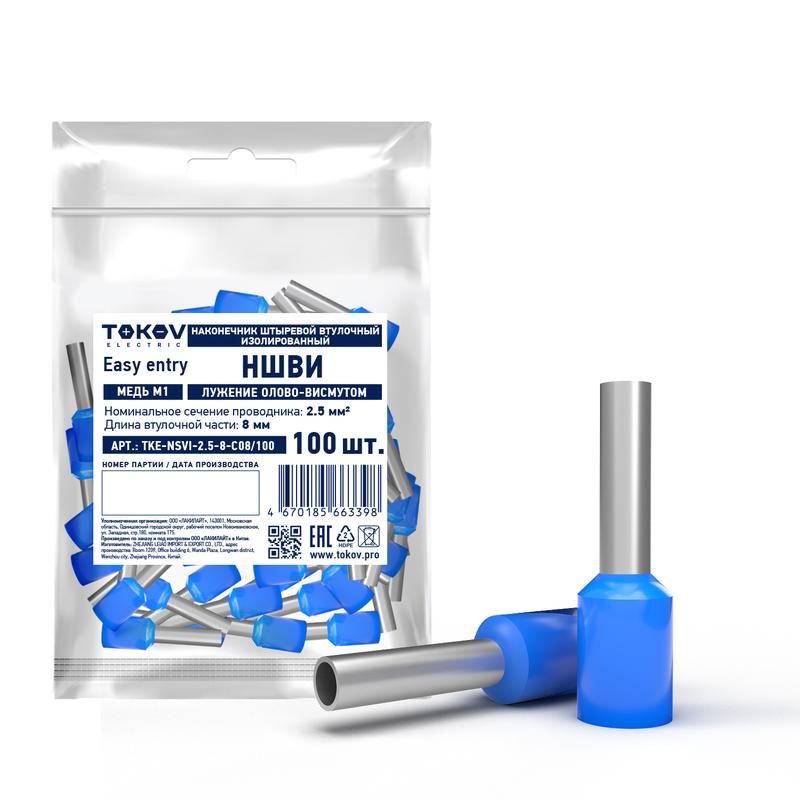

Наконечник штыревой втулочный изолированный НШВИ 2.5-8 TOKOV ELECTRIC TKE-NSVI-2.5-8-C08/100

Наконечник штыревой втулочный изолированный НШВИ 2.5-8 от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 2,5 мм2, предназначенный для быстрого и безопасного подключения к клеммам, разъёмам и контактным площадкам. Артикул tke-nsvi-2.5-8-c08/100 обеспечивает изолированную фиксацию без лишних операций, что особенно важно в условиях ограниченного доступа.

Назначение и область применения

Наконечник НШВИ 2.5-8 используется для оконцевания одножильных и многожильных медных проводов сечением 2,5 мм2 перед установкой в клеммы, разъёмы, автоматические выключатели и контакторы. Благодаря изолированной втулке, он исключает риск случайного замыкания на корпус или соседние токоведущие части. Подходит для сборки распределительных щитов, управления оборудованием, промышленной автоматизации и силовой электроники.

Технические характеристики

• Номинальное сечение проводника: 2,5 мм2 - оптимально для токов до 20 А в нормальных условиях
• Длина втулки: 8 мм - достаточна для прочного обжима без перегрузки жилы
• Материал втулки: медь - высокая электропроводность и устойчивость к нагреву
• Материал изоляции: полипропилен (PP) - термостабильный, химически стойкий, не содержит галогенов
• Цвет изоляции: синий - соответствует стандартному цветовому коду для нулевых проводников (N) в системах TN-S/TN-C-S
• Тип конструкции: стандартная - однослойная изоляция, без дополнительных уплотнений
• Галогены: отсутствуют - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Наконечник НШВИ 2.5-8 совместим с большинством стандартных клеммных колодок, в том числе от Schneider Electric, ABB, Legrand, IEK. Для монтажа требуется обжимной инструмент с матрицей под размер 2,5 мм2. Обжим должен быть равномерным - не допускается повреждение жилы или недостаточное сдавливание втулки. Изоляция не требует удаления перед установкой - её можно вставлять прямо в клемму, если позволяет конструкция.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который соответствует требованиям безопасности по горючести и токсичности. Отсутствие галогенов делает изделие подходящим для помещений с повышенными требованиями к экологической безопасности - например, в медицинских учреждениях, школах и метро. Соответствует общепринятым практикам ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1 для наконечников.

Преимущества

• Уже изолированный - не нуждается в дополнительном изолировании после монтажа
• Защита от случайного касания - снижает риск поражения током при обслуживании
• Высокая механическая прочность - втулка не деформируется при затяжке клеммы
• Удобство и скорость монтажа - один шаг вместо трёх (обрезка, зачистка, изоляция)
• Цветовая маркировка - синий цвет сразу указывает на нулевой провод, ускоряет проверку

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - возможен перегрев и плохой контакт
• Не рекомендован для частых циклов подключения/отключения - износ контакта происходит быстрее, чем у зажимных клемм
• Не подходит для алюминиевых проводов - материал втулки рассчитан только на медь
• Работает в температурном диапазоне от –40C до +105C - вне этого предела изоляция может потерять эластичность

Примеры использования

• Подключение нулевого провода к шине N в распределительном щите
• Фиксация проводов к клеммам УЗО, дифференциального автомата
• Соединение проводов с контактами реле, стартеров, частотных преобразователей
• Обжим в клеммах контроллеров PLC и модульной аппаратуры
• Монтаж в осветительных и силовых цепях с постоянной нагрузкой

Практические советы

• Перед обжимом убедитесь, что все жилы провода полностью вошли в втулку - ни одна не должна торчать
• Используйте обжимной клещи с регулировкой усилия - переобжим разрушает медь, недообжим вызывает нагрев
• Проверьте плотность посадки: после монтажа попробуйте слегка потянуть провод - он не должен выскальзывать
• Синий цвет - не просто декор. Он соответствует цветовой маркировке по ПУЭ. Не используйте этот наконечник для фазы!
• Артикул tke-nsvi-2.5-8-c08/100 продается упаковками по 100 штук - удобно для крупных проектов, но не экономично для единичного ремонта
