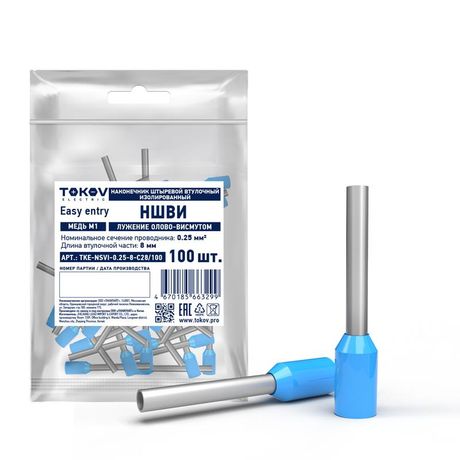

Наконечник штыревой втулочный изолированный НШВИ 0.25-8 TOKOV ELECTRIC TKE-NSVI-0.25-8-C28/100

Наконечник штыревой втулочный изолированный НШВИ 0.25-8 от TOKOV ELECTRIC - это готовый соединительный элемент для проводов сечением 0,25 мм2, предназначенный для надёжного подключения к винтовым зажимам. Артикул tke-nsvi-0.25-8-c28/100 обеспечивает безопасную передачу тока в слаботочных цепях, защищённой изоляцией и точным соответствием стандартному размеру контакта.

Назначение и область применения

Наконечник НШВИ 0.25-8 используется для оконцевания одножильных и многожильных медных проводов сечением 0,25 мм2. Он позволяет легко и надёжно подключить провод к клеммам автоматических выключателей, реле, контактных площадок, распределительных щитов и других устройств с винтовыми зажимами. Подходит для слаботочных систем: сигнализаций, управления освещением, терморегуляторов, контроллеров, промышленной автоматики.

Технические характеристики

• Тип: штыревой втулочный изолированный (НШВИ)
• Сечение провода: 0,25 мм2
• Размер штыря: Ø 4,8 мм (стандартный под винт M3–M4)
• Общая длина: 19 мм
• Материал контакта: медь, омеднённая
• Изоляция: ПВХ, цвет - красный
• Максимальный момент затяжки: до 0,4 Нм
• Рабочее напряжение: до 600 В переменного тока
• Рабочий температурный диапазон: –40C…+105C

Совместимость и монтаж

Наконечник НШВИ 0.25-8 совместим с винтовыми зажимами стандарта M3 и M4. Для установки необходимо:

1. Зачистить изоляцию с конца провода на 8–10 мм.
2. Вставить провод внутрь втулки наконечника так, чтобы жилы полностью вошли в металлическую часть.
3. Обжать втулку специальным инструментом (обжимными клещами с матрицей для НШВИ).
4. Установить штырь в клемму и затянуть винт до упора - не перетягивать!

Не используйте плоскогубцы или обычные клещи - они повредят контакт и нарушают герметичность обжима.

Безопасность и стандарты

Наконечник НШВИ 0.25-8 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и DIN 46228. Изоляция выполнена из самозатухающего ПВХ, что снижает риск распространения горения. Красный цвет изоляции указывает на сечение 0,25 мм2 - это помогает быстро определить тип наконечника при обслуживании.

Преимущества

• Изолированная конструкция исключает случайные замыкания между соседними клеммами.
• Омеднённая медь обеспечивает низкое переходное сопротивление и долговечность.
• Готовый штырь экономит время монтажа - не требуется делать петлю или гнуть провод.
• Цветовая маркировка ускоряет идентификацию при ремонте и проверке.

Ограничения применения

• Не предназначен для проводов сечением более 0,25 мм2 - возможен перегрев и выход из строя.
• Не рекомендован для высоких токов выше 10 А - для больших нагрузок выбирайте наконечники большего сечения.
• Не использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации.
• Не допускается использование с алюминиевыми проводами - материал контакта рассчитан только на медь.

Примеры использования

• Подключение датчиков движения к модулю управления освещением.
• Присоединение проводов к клеммам термостата в системах отопления.
• Соединение сигналов в пультах управления станков и конвейеров.
• Фиксация проводов в распределительных коробках с малогабаритными клеммами.

Практические советы

• Перед обжимом убедитесь, что все жилы провода попали внутрь втулки - выпирающие концы вызывают плохой контакт.
• Проверьте соответствие диаметра штыря (Ø 4,8 мм) и размера отверстия в клемме - не все зажимы подходят под M3/M4.
• Артикул tke-nsvi-0.25-8-c28/100 продается упаковками по 100 штук - удобно для массового монтажа.
• Храните наконечники в сухом месте - влага может повлиять на качество изоляции и контакт.
• Если нужен другой цвет или сечение - в серии НШВИ от TOKOV ELECTRIC есть аналоги для 0,5; 0,75; 1,5 мм2.
