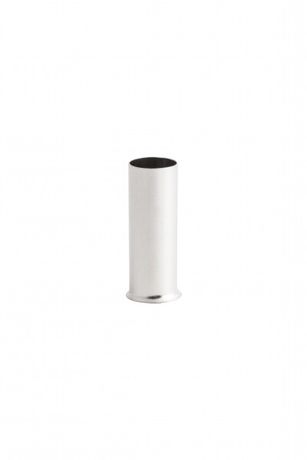

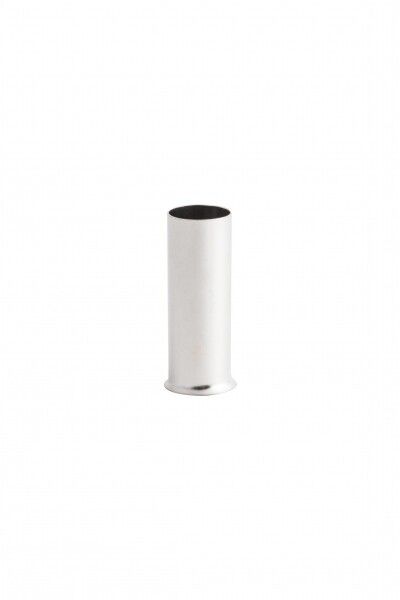

Наконечник штыревой втулочный НШв 0.75-8 (уп50шт) EKF PROxima | nshv-0.75-8

Наконечник штыревой втулочный НШв 0.75-8 от EKF (артикул nshv-0.75-8) предназначен для надёжного оконцевания многожильных медных проводов сечением 0,75 мм2. Благодаря лужёной меди и специальной форме, он исключает необходимость предварительного облуживания провода при опрессовке - ускоряет монтаж и повышает качество соединения.

Назначение и область применения

Наконечник штыревой втулочный НШв 0.75-8 используется для оконцевания многожильных медных проводов типов ПВ-3, ПВС, ПУГНП и аналогичных. Применяется там, где требуется прочное и долговечное соединение под винтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах электроустановок.

Технические характеристики

• Номинальное сечение проводника: 0,75 мм2
• Длина втулки: 8 мм
• Наружный диаметр: 1,5 мм
• Внутренний диаметр: 1,2 мм
• Материал: медь
• Покрытие: электролитическое лужение
• Форма фланца: трубчатая
• Рабочее напряжение: до 690 В
• Диапазон температур: от –55 C до +135 C
• Тип конструкции: стандартная
• Способ монтажа: опрессовка
• Количество в упаковке: 50 штук
• Цвет: серый
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник штыревой втулочный НШв 0.75-8 совместим с любыми контактами, рассчитанными на втулочные наконечники диаметром 1,5 мм. Для установки требуется пресс-клещи с матрицей для сечений 0,5–1 мм2. Монтаж выполняется в три этапа:

1. Зачистить изоляцию провода на длину 8–9 мм.
2. Вставить провод в втулку до упора - развальцованный конец облегчает введение жил.
3. Опрессовать клещами так, чтобы обжим охватывал всю втулку, не заходя на изоляцию.

Не используйте плоскогубцы или другие инструменты - это снижает надёжность соединения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385 и международным нормам для наконечников типа “V”. Лужёное покрытие обеспечивает антикоррозийную защиту и улучшает электропроводность. Уровень защиты IP указан неявно - изделие предназначено для внутрипанельного монтажа, не для открытых условий. Содержание галогенов допускается - не рекомендовано для помещений с особыми требованиями к дымовой токсичности (например, метро, больницы).

Преимущества

• Полностью заменяет ручное облуживание провода - экономит время и исключает брак из-за перегрева.
• Лужёная медь снижает переходное сопротивление и предотвращает окисление контакта.
• Трубчатая форма фланца позволяет легко вставлять наконечник в клеммы даже при ограниченном доступе.
• Высокая термостойкость (+135 C) делает его подходящим для работы рядом с нагревательными элементами.
• Упаковка по 50 штук удобна для профессионального монтажа и минимизирует расходы на закупку.

Ограничения применения

• Не применяется для одножильных проводов - они не фиксируются в втулке должным образом.
• Не подходит для алюминиевых проводов - материал корпуса несовместим с химическими свойствами алюминия.
• Не предназначен для внешней установки или влажных сред без дополнительной герметизации.
• Содержит галогены - не использовать в системах с требованием к нулевой токсичности дыма (по EN 50267-2-2).

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления.
• Оконцевание проводов от датчиков и исполнительных механизмов на конвейере.
• Соединение проводов с клеммами частотных преобразователей EKF PROxima.
• Монтаж цепей управления в станках с ЧПУ и другом промышленном оборудовании.

Практические советы

• Выбирайте пресс-клещи с точной матрицей - некачественный обжим вызывает ослабление контакта и перегрев.
• Перед монтажом проверьте, что зачищенная часть провода точно соответствует длине втулки (8 мм).
• Если провод слишком мягкий или имеет много тонких жил - слегка скрутите его перед введением в втулку.
• Проверяйте плотность обжима: после опрессовки наконечник не должен болтаться на проводе.
• Храните в сухом месте - хотя покрытие лужёное, длительная влага может вызвать потемнение и потерю блеска (не влияет на работу, но затрудняет визуальный контроль).
