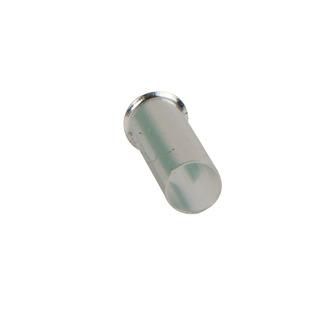

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-4,0-12(100шт) | 278102 КЭАЗ

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-4,0-12 (100шт) - это надёжный элемент для оконцевания медных многожильных проводов сечением 4 мм2, преобразующий гибкий провод в прочный металлический штырь для соединений под болтовые зажимы. Продукт серии OptiKit T/S от КЭАЗ предназначен для использования в электрических цепях переменного и постоянного тока до 400 В.

Назначение и область применения

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-4,0-12 (100шт) используется для оконцевания многожильных медных проводов перед установкой в клеммные колодки, автоматические выключатели, контакторы и другие устройства с болтовыми зажимами. Он предотвращает распад жил при затяжке и обеспечивает устойчивый контакт. Подходит для сборки силовых щитов, управления оборудованием на производстве, систем освещения и других применений в сетях до 400 В.

Технические характеристики

• Номинальное сечение провода: 4 мм2 (соответствует AWG 12)
• Номинальное напряжение: 400 В
• Материал: медь с лужёным покрытием
• Длина втулки: 12 мм
• Тип конструкции: стандартная, без изоляции
• Диапазон рабочих температур: от –40 C до +80 C
• Упаковка: 100 штук в комплекте

Совместимость и монтаж

Наконечник штыревой втулочный НШв OptiKit T-Shv-W-4,0-12 (100шт) совместим с болтовыми зажимами, рассчитанными на штыри диаметром, соответствующим сечению 4 мм2. Для монтажа необходимо:

• Зачистить конец провода на длину 12–14 мм;
• Вставить провод в втулку до упора;
• Обжать специальным инструментом (клещами) с матрицей для 4 мм2 - не допускать пережима или недожима;
• Проверить механическую прочность соединения легким потягиванием.

Не используйте плоскогубцы - они повредят форму втулки и снижают качество контакта.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования до 400 В. Лужёное покрытие защищает медь от окисления, что продлевает срок службы контакта и снижает риск нагрева. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1 подтверждено производителем КЭАЗ.

Преимущества

• Лужёное покрытие препятствует коррозии даже в условиях повышенной влажности;
• Высокая теплопроводность меди обеспечивает минимальные потери энергии при прохождении тока;
• Стандартная форма втулки гарантирует совместимость с большинством промышленных клемм;
• Удобная упаковка по 100 штук снижает расходы на хранение и позволяет использовать по мере необходимости.

Ограничения применения

• Не предназначена для одножильных проводов - эффективна только при работе с многожильными медными жилами;
• Не имеет изоляции - требует дополнительной защиты (например, термоусадки или изолирующих трубок) при использовании в плотных сборках;
• Не рекомендовано использование в цепях выше 400 В - возможен пробой воздуха между контактами;
• Не подходит для алюминиевых проводов - материал втулки несовместим с алюминием.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите;
• Фиксация проводов к клеммам контакторов на конвейерах;
• Соединение проводов питания с клеммами частотных преобразователей;
• Монтаж сигнальных цепей в пультах управления станков.

Практические советы

• Выбирайте наконечник строго по сечению провода - 4 мм2 не заменяет 2,5 или 6 мм2; неверный подбор вызывает перегрев или плохой контакт;
• Перед обжимом проверьте, чтобы все жилы вошли внутрь втулки - выпирающие провода нарушают герметичность контакта;
• Храните в сухом месте - хотя лужение защищает от окисления, длительное воздействие влаги всё же снижает долговечность;
• Для массового монтажа используйте автоматические обжимные клещи с регулировкой усилия - это повысит скорость и точность работы.
