Наконечник НШВ 4,0-12 (100шт/упак) | UEN10-4012 IEK

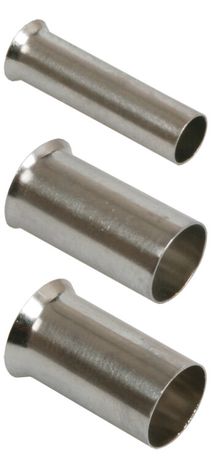

Наконечник-гильза НШВ 4,0-12 (100 шт) / НГ 4,0-12 без изоляции от бренда IEK предназначен для надёжного оконцевания медных проводников сечением 4 мм2. Этот тип наконечника используется в распределительных щитах, на клеммах автоматов и контакторах, где требуется прочное механическое соединение без изолирующего слоя.

Назначение и область применения

Наконечник-гильза НГ 4,0-12 применяется для оконцевания одножильных и многожильных медных проводов сечением 4 мм2. Он обеспечивает плотный контакт между проводом и зажимом устройства - например, автоматического выключателя, клеммной колодки или контактора. Подходит для сборки силовых и управляющих цепей в электрошкафах, на производстве, в системах автоматизации и ЖКХ. Не предназначен для работы на открытом воздухе без защиты корпусом.

Технические характеристики

• Номинальное сечение провода: 4 мм2 - оптимально для проводов с таким сечением, не рекомендуется использовать для меньших или больших значений;
• Длина гильзы: 12 мм - достаточна для качественного обжима стандартным инструментом;
• Материал: медь - обеспечивает высокую электропроводность и термостойкость;
• Покрытие: лужёное - защищает от окисления, снижает переходное сопротивление, продлевает срок службы;
• Наружный диаметр: 3,2 мм - соответствует стандартным зажимам на DIN-рейках;
• Внутренний диаметр: 2,8 мм - точно подходит для проводов 4 мм2, позволяет легко вставить жилу без усилий;
• Форма фланца: трубчатая - классическая форма для обжима без перекосов;
• Тип конструкции: стандартная - не имеет изоляции, требует внешней защиты при монтаже;
• Цвет: серый - визуально отличается от изолированных аналогов;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном обжиме.

Совместимость и монтаж

Наконечник-гильза НГ 4,0-12 совместим с любыми зажимами, рассчитанными на провод 4 мм2 и диаметром входного отверстия до 3,2 мм. Для установки необходим специальный обжимной инструмент с матрицей для гильз 4 мм2. Обжим выполняют в одной точке - давление должно быть равномерным, чтобы не повредить внутреннюю поверхность гильзы. После обжима проверьте, что провод не выпадает из гильзы при легком растяжении. Убедитесь, что изоляция провода не зашла внутрь гильзы - она должна заканчиваться перед её началом.

Безопасность и стандарты

Наконечник-гильза НШВ 4,0-12 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и применяется в сетях переменного и постоянного тока до 400 В. Лужёное покрытие снижает риск нагрева при прохождении тока. Однако, поскольку изделие не имеет изоляции, обязательна установка в закрытых распределительных устройствах или использование дополнительных изолирующих элементов (например, термоусадочных трубок или пластиковых колпачков).

Преимущества

• Высокая электропроводность благодаря меди и лужению - минимизация потерь энергии и нагрева;
• Устойчивость к окислению - долговременная надёжность контакта даже в условиях повышенной влажности внутри шкафа;
• Стандартные размеры - гарантируют совместимость с большинством коммерческих устройств на рынке;
• Удобство комплектации - 100 штук в упаковке подходят для масштабных работ;
• Простота монтажа - не требуют особых навыков при использовании правильного инструмента.

Ограничения применения

• Не допускается применение для алюминиевых проводов - материал гильзы несовместим с алюминием, возможен электрохимический эффект;
• Не предназначена для открытого монтажа - отсутствие изоляции делает её опасной при доступе к токоведущим частям;
• Не следует использовать с проводами сечением менее 2,5 мм2 или более 6 мм2 - это вызывает плохой обжим или деформацию;
• Не подходит для мобильных или вибрационных систем без дополнительной фиксации - возможен выход из контакта.

Примеры использования

• Подключение медного провода 4 мм2 к клемме автомата серии ABB S200 или IEK iC60;
• Обжим провода питания на контакторе LC1-D09;
• Заводка жилы в клеммную колодку типа WAGO 221–414;
• Сборка цепей управления на станках с ЧПУ, где требуется надёжный контакт без изоляции;
• Работы в распределительных щитах жилых домов и административных зданий.

Практические советы

• Перед обжимом удалите изоляцию провода на длину, равную глубине гильзы - около 12 мм;
• Используйте только инструмент с матрицей, помеченной для 4 мм2 - попытки обжать другим инструментом приведут к плохому контакту;
• Проверяйте посадочный диаметр зажима - он должен быть не меньше 3,2 мм, иначе наконечник не войдёт;
• Если работаете во влажной среде, после обжима наденьте термоусадочную трубку на основание гильзы - это предотвратит коррозию;
• Храните упаковку герметично - лужёная медь чувствительна к воздействию влаги при длительном хранении.
