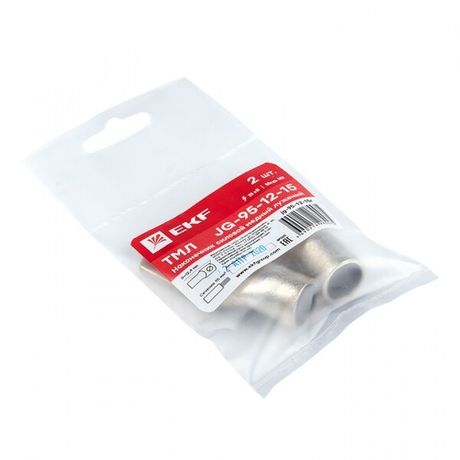

Наконечник силовой медный луженый JG-95-12-15 (ТМЛ) (2шт) PROxima | jg-95-12-15r EKF

Наконечник силовой медный луженый JG-95-12-15 (ТМЛ) (2 шт) от EKF предназначен для надёжного оконцевания медных проводников сечением 95 мм2 с последующим болтовым соединением. Этот компонент серии PROxima обеспечивает устойчивый контакт в условиях повышенной нагрузки и влаги благодаря лужёному покрытию.

Назначение и область применения

Наконечник силовой медный луженый JG-95-12-15 (ТМЛ) (2 шт) используется для оконцевания медных жил кабелей и проводов перед их подключением к оборудованию через болтовые зажимы. Применяется там, где требуется прочное, долговечное и антикоррозийное соединение - например, на шинах распределительных щитов, контактах автоматических выключателей, трансформаторах, частотных преобразователях и других устройствах высокой мощности.

Технические характеристики

• Поперечное сечение провода: 95 мм2 - подходит для мощных цепей до 240 А (при температуре +30C)
• Метрический размер резьбы: M12 - совместим с болтами диаметром 12 мм
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Защитное покрытие: лужёное - защищает от окисления, увеличивает срок службы в сырых средах
• Форма фланца: кольцевая - равномерно распределяет усилие затяжки
• Тонкий фланец: да - позволяет установить в ограниченном пространстве
• Количество монтажных отверстий: 1 - одно болтовое соединение
• Угол соединения: специальный угол - оптимизирован для удобного доступа к зажиму
• Маркировочная окраска: серая - стандартизированная цветовая идентификация для быстрого распознавания

Совместимость и монтаж

Наконечник силовой медный луженый JG-95-12-15 (ТМЛ) (2 шт) совместим с медными жилами точно 95 мм2. Для монтажа необходима гидравлическая или механическая опрессовка специальными клещами с матрицей под 95 мм2. После опрессовки наконечник плотно насаживается на жилу, затем закрепляется болтом М12. Учитывайте посадочный диаметр отверстия под болт - он соответствует стандарту ГОСТ 8788. Не используйте плоскогубцы или обычные клещи - это повредит контактную поверхность и снижает надёжность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385 и IEC 60947-7-1. Лужёное покрытие предотвращает образование оксидной плёнки, что снижает риск перегрева и возгорания при длительной нагрузке. Соответствие стандартам гарантирует безопасную работу в промышленных электроустановках класса IP54 и выше.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии
• Лужёное покрытие продлевает жизнь контакта в агрессивных средах (влажность, химикаты)
• Тонкий фланец позволяет использовать наконечник в плотно укомплектованных щитах
• Кольцевая форма фланца исключает деформацию при затяжке
• Серая маркировка ускоряет идентификацию при обслуживании

Ограничения применения

• Не предназначена для алюминиевых проводов - использование с алюминием вызывает гальваническую коррозию
• Не рекомендовано применение вне диапазона температур от –40C до +85C
• Запрещено многократное демонтаж-монтаж - после нескольких раз затяжки резьба теряет герметичность
• Не следует использовать с болтами меньше M12 - недостаточное давление приведёт к плохому контакту

Примеры использования

• Подключение входных кабелей к главным рубильникам в распределительных щитах
• Соединение выводов частотных преобразователей с шинами постоянного тока
• Присоединение кабелей питания к трансформаторам и реакторам
• Обустройство контуров заземления в промышленных объектах

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция снижает качество контакта
• Выбирайте клещи с матрицей, соответствующей именно 95 мм2 - не заменяйте близкими значениями
• После монтажа проверьте затяжку моментом 35–45 Нм для болта M12
• Храните наконечники в сухом месте - даже лужёные элементы могут окисляться при длительном воздействии влаги
• JG-95-12-15 (ТМЛ) (2 шт) - это два изделия в одной упаковке; используйте второй как запасной при ремонте
