Наконечник ТМ 10–6–5 (10 мм² - Ø 6 мм) (в упак. 5 шт.) | 07-5308-1 REXANT MEET

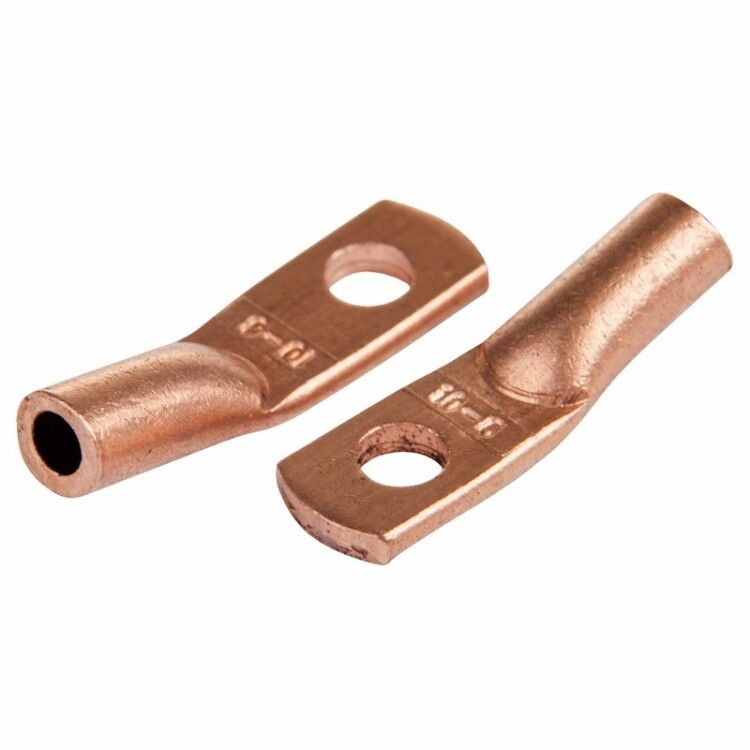

Наконечник кабельный трубчатый ТМ 10-6-5 (10 кв мм - 6 мм) от Rexant - это надёжный элемент для оконцевания многожильных медных проводов сечением 10 мм2, предназначенный для соединений через болты. Упакован по 5 штук, артикулы etm07-5308-1 и 07-5308-1 соответствуют ГОСТ 7386-80.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 10-6-5 применяется для подготовки концов многожильных медных проводов к надёжному соединению с зажимами, шинами или клеммами оборудования. Подходит для установки на силовые цепях, распределительных щитах, контакторах, автоматических выключателях и других устройствах, где требуется механическая прочность и низкое переходное сопротивление.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Диаметр отверстия под болт: 6 мм
• Внутренний диаметр хвостовика: 5 мм
• Материал: медь марки М2 (электротехническая)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение провода и болта
• Способ монтажа: опрессовка специальными клещами
• Защитное покрытие: отсутствует - поверхность голая медь
• Количество монтажных отверстий: одно
• Тип проводника: многожильный
• Упаковка: 5 штук в упаковке

Совместимость и монтаж

Наконечник ТМ 10-6-5 совместим с любыми болтами диаметром 6 мм и гайками того же размера. Для монтажа необходимо использовать специальные опрессовочные клещи с матрицей, подходящей под сечение 10 мм2. Перед опрессовкой зачищают изоляцию провода на длину, равную глубине гильзы наконечника - около 15–20 мм. После опрессовки проверяют качество соединения: деформация должна быть равномерной, без трещин и перекосов. Хвостовик с внутренним диаметром 5 мм рассчитан на проводники с внешним диаметром до 4,9 мм - важно соблюдать этот параметр для плотной посадки.

Безопасность и стандарты

Изготовлен согласно ГОСТ 7386-80 - стандарту, регламентирующему требования к медным наконечникам для электромонтажа. Отсутствие защитного покрытия требует осторожного обращения в условиях повышенной влажности или агрессивной среды - медь подвержена окислению. Для защиты рекомендуется применять термоусаживающиеся трубки или смазку типа КС-10 после монтажа.

Преимущества

• Высокая электропроводность благодаря использованию меди марки М2 - минимальные потери энергии при передаче тока
• Жесткая кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болта
• Прямое расположение провода (180°) снижает риск механического напряжения на месте соединения
• Стандартные размеры обеспечивают универсальную совместимость с большинством промышленных клемм и шин

Ограничения применения

• Не предназначен для одножильных проводов - возможна потеря контакта при опрессовке
• Без защитного покрытия - не рекомендован для открытых участков в помещениях с высокой влажностью, агрессивной средой или постоянным воздействием солевых осадков
• Подходит только для медных проводников - нельзя использовать с алюминиевыми жилами
• Не допускается повторная опрессовка - после первого сжатия металл деформируется и теряет герметичность

Примеры использования

• Подключение входных кабелей к главному автоматическому выключателю в щите
• Соединение фазных проводов с шиной PE/N в распределительном устройстве
• Присоединение кабелей к клеммам частотных преобразователей или двигателей мощностью до 5 кВт
• Монтаж заземления на металлических корпусах оборудования

Практические советы

• Перед монтажом обязательно проверьте соответствие диаметра болта (6 мм) и внутреннего диаметра хвостовика (5 мм) - это гарантирует плотную посадку без люфта
• Используйте только качественные опрессовочные клещи с правильной матрицей - некорректное давление вызывает плохой контакт или повреждение наконечника
• После опрессовки слегка потяните провод - он не должен выскальзывать из гильзы
• Для длительной эксплуатации в сырых местах нанесите тонкий слой антиоксидантной смазки на контактную поверхность перед затяжкой болта
• Запасайтесь запасными наконечниками ТМ 10-6-5 - они часто используются в проектах, где важна надёжность соединений
