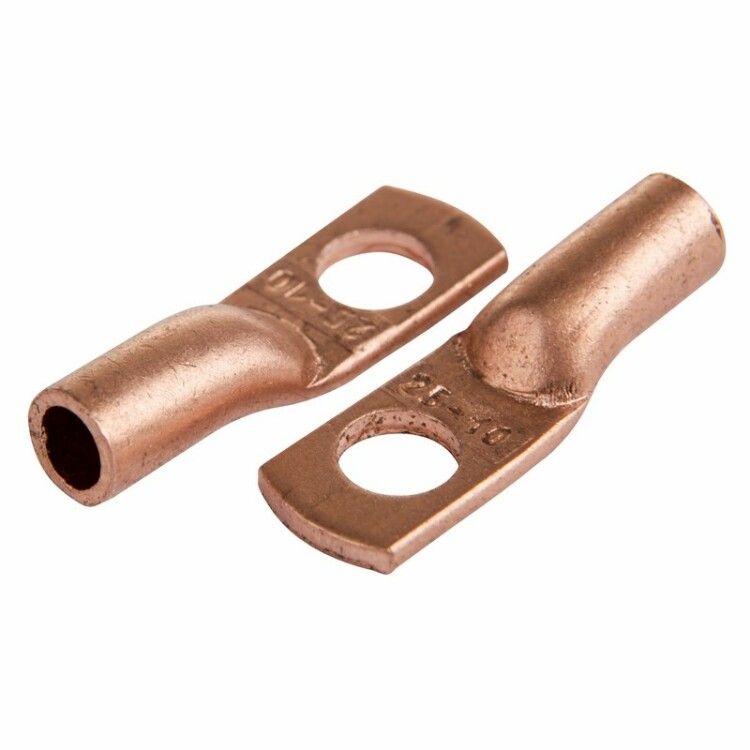

Наконечник ТМ 25–10–8 (25 мм - 10 мм) (в упак. 5 шт.) | 07-5315-1 REXANT MEET

Наконечник кабельный трубчатый ТМ 25-10-8 (25 кв мм - 10 мм) от бренда REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 25 мм2. Упакован по 5 штук, этот наконечник применяют там, где требуется прочное и долговечное соединение через болты - например, на шинах распределительных щитов или зажимах оборудования.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 25-10-8 используют для подготовки концов многожильных медных проводов к соединению с болтовыми зажимами. Он исключает расслоение жил при затяжке, снижает переходное сопротивление и предотвращает перегрев контакта. Подходит для установки в силовых щитах, на шинах постоянного и переменного тока, в устройствах автоматизации, сварочных аппаратах, преобразовательных системах и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Поперечное сечение: 25 мм2 - соответствует сечению многожильного медного провода
• Диаметр отверстия: 10 мм - совпадает с диаметром болта M10
• Внутренний диаметр хвостовика: 8 мм - гарантирует плотную посадку на проводе
• Материал: медь марки М2 - высокая электропроводность и механическая однородность
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Угол соединения: 180° - прямое расположение провода и болта, удобно для компактной сборки
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивающих герметичное соединение
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты в агрессивной среде
• Количество монтажных отверстий: одно - предназначено для одного болта
• Изготовлено по ГОСТ 7386-80 - соответствие государственному стандарту на наконечники

Совместимость и монтаж

Наконечник ТМ 25-10-8 совместим с многожильными медными проводами сечением 25 мм2. Для правильного монтажа необходимо использовать гидравлические или рычажные опрессовочные клещи с матрицей, подходящей под размер 25 мм2. После опрессовки проверьте качество соединения: металл не должен треснуть, а хвостовик - плотно охватывать все жилы. Болт M10 должен свободно проходить через отверстие 10 мм без люфта. Наконечник не предназначен для одножильных проводов или алюминиевых кабелей.

Безопасность и стандарты

Произведён согласно ГОСТ 7386-80, который регламентирует форму, размеры и требования к качеству медных наконечников. Отсутствие защитного покрытия делает изделие менее устойчивым к коррозии во влажной или агрессивной среде - такие условия требуют дополнительной изоляции или смазки. Применение в цепях до 1000 В допускается при соблюдении норм ПУЭ и использовании сертифицированных средств фиксации.

Преимущества

• Высокая электропроводность меди М2 минимизирует тепловые потери при больших токах
• Жесткая кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке болтом
• Чётко заданные размеры (25/10/8) позволяют точно подбирать под существующую аппаратуру
• Готовый к применению формат - не требует доработки после получения
• Рассчитан на длительную работу под нагрузкой - срок службы аналогичен сроку службы самого кабеля

Ограничения применения

• Не для алюминиевых проводов - отличаются по коэффициенту расширения и твердости
• Не защищён от коррозии - нельзя использовать в открытых, влажных или химически активных условиях без внешней изоляции
• Требует обязательной опрессовки - попытки просто вставить и закрутить болт приведут к плохому контакту
• Подходит только для проводов сечением 25 мм2 - меньшие или большие сечения потребуют другого типа наконечника
• Запрещена работа при температуре выше +90C без принудительного охлаждения - медь теряет прочность

Примеры использования

• Подключение мощного двигателя к частотному преобразователю через шину
• Соединение заземляющего проводника с контуром заземления
• Присоединение клеммы АКБ в автономной энергоустановке
• Обвязка силового кабеля в распределительном щите 400 В
• Монтаж в промышленных конвейерах, где необходима надёжность и ремонтопригодность

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине хвостовика - около 20–25 мм
• Проверьте, чтобы все жилы были полностью заполнены внутри наконечника - ни одна не должна торчать
• Используйте опрессовочные клещи с матрицей, указанной для 25 мм2; некорректный инструмент повредит контакт
• После монтажа протестируйте соединение нагрузкой - замеры сопротивления должны быть ниже 0,5 мОм
• На открытом воздухе или в сырых помещениях нанесите тонкий слой контактной смазки (например, КС-1) на поверхность наконечника
• Артикулы etm07-5315-1 и 07-5315-1 - один и тот же продукт, различие лишь в оформлении партии
