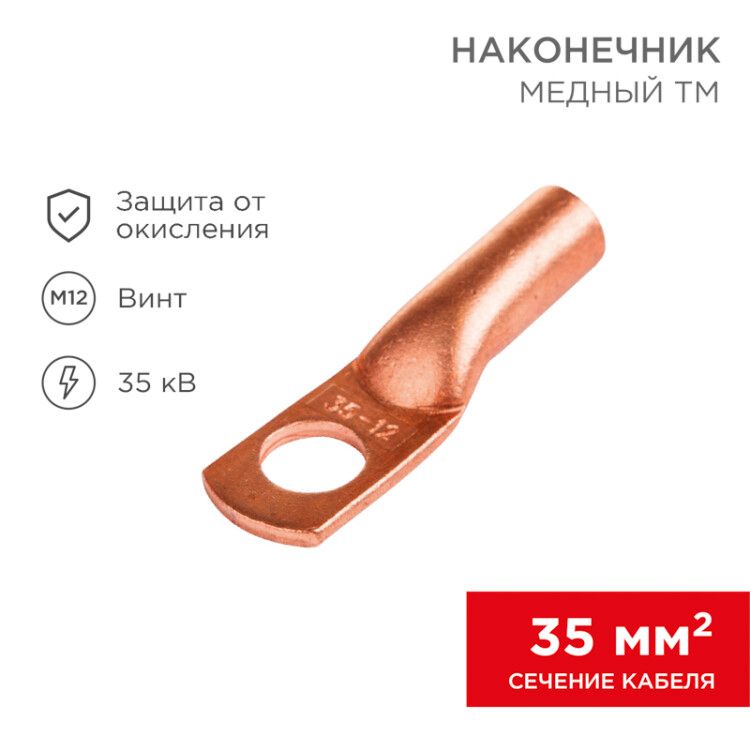

Наконечник ТМ 35-12-10 (35кв мм - 8мм) (в упак 50шт),, REXANT 07-5321-3 MEET

Наконечник трубчатый медный 35 мм2 – 8 мм (упаковка 50 шт) от REXANT - это надёжный элемент для оконцевания многожильных медных проводов методом опрессовки. Артикулы etm07-5321-3 и 07-5321-3 подходят для промышленной и энергетической автоматизации, где важна прочная и долговечная электрическая связь.

Назначение и область применения

Этот наконечник используется для создания качественного контакта между многожильным медным проводом и зажимом, болтом или клеммой. Применяется там, где требуется устойчивое соединение без потерь тока: на шинах распределительных щитов, в клеммных колодках, на выводах автоматических выключателей, контакторов и силовых модулей. Подходит для оборудования с высокими токовыми нагрузками - например, на станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальное сечение: 35 мм2 - рассчитан на ток до 140–160 А (в зависимости от условий эксплуатации)
• Диаметр отверстия: 8 мм - совместим с болтами M8 и аналогичными креплениями
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Тип проводника: многожильный - идеально подходит для гибких кабелей
• Способ монтажа: опрессовка - требует специального инструмента (клещей)
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: 180° - прямое расположение провода относительно крепёжного элемента
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты в агрессивной среде
• Количество отверстий: одно - для одиночного крепления

Совместимость и монтаж

Наконечник трубчатый медный 35 мм2 – 8 мм (UPK 50 шт) совместим с любыми медными многожильными проводами сечением 35 мм2. Для монтажа необходимы клещи для опрессовки с матрицей, соответствующей размеру 8 мм. Убедитесь, что глубина захода провода в наконечник полностью соответствует длине гильзы - не допускайте перекоса или частичного входа жил. После опрессовки проверьте механическую прочность соединения - попробуйте слегка потянуть провод. Нельзя использовать этот наконечник для одножильных проводов - он не обеспечит достаточную площадь контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 и DIN 46228-1 для трубчатых наконечников. Хотя не имеет изоляции, его применение безопасно при соблюдении правил электроустановок: все соединения должны находиться в закрытых корпусах, щитах или других защищённых местах. Открытые участки соединений запрещены в условиях повышенной влажности или доступа людей.

Преимущества

• Высокая электропроводность меди снижает нагрев в месте соединения
• Кольцевая форма позволяет равномерно распределить давление при затяжке болта
• Прямой угол (180°) упрощает прокладку кабеля и минимизирует изгибы
• Упаковка по 50 шт удобна для крупных проектов и снижает стоимость единицы

Ограничения применения

• Не предназначена для работы во влажных, агрессивных или открытых средах - отсутствие покрытия делает её уязвимой к коррозии
• Не подходит для алюминиевых проводов - возможен гальванический эффект и разрушение контакта
• Требует обязательной опрессовки; скручивание или пайка недопустимы - это нарушит механическую целостность
• Запрещено использование с болтами большего диаметра - риск повреждения наконечника или плохого контакта

Примеры использования

• Подключение мощных двигателей к частотному преобразователю через медный кабель 35 мм2
• Соединение фазных шин в распределительном щите 400 В
• Крепление заземляющего проводника к контуру заземления с помощью болта M8
• Обустройство цепей управления в промышленных автоматах

Практические советы

• Перед монтажом зачистите конец провода на длину, равную глубине гильзы наконечника - не более того
• Выбирайте клещи с матрицей, помеченной как “8 мм” или “35 мм2” - некорректный инструмент вызывает трещины или слабый контакт
• После опрессовки проверьте, чтобы провод не торчал из наконечника - это опасно!
• Если установка происходит в помещении с высокой влажностью, после монтажа обработайте место соединения противокоррозийной смазкой (например, КС-10)
• Артикулы etm07-5321-3 и 07-5321-3 - один и тот же продукт. Разница лишь в формате номера - выбирайте любой, который есть в наличии
