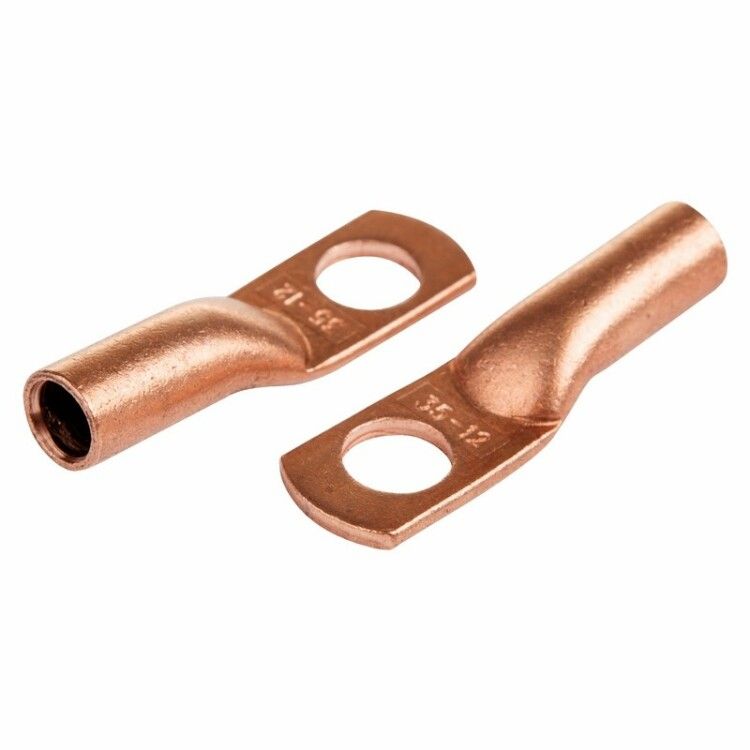

Наконечник ТМ 35–12–10 (35 мм - 12 мм) (в упак. 5 шт.) | 07-5321-1 REXANT MEET

Наконечник кабельный трубчатый ТМ 35-12-10 от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2 с последующим креплением через болтовые соединения. Артикул 07-5321-1 реализован в комплекте из 5 единиц - идеально для массового монтажа на объектах с большим количеством подключений.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 35-12-10 применяется для подготовки концов многожильных медных проводов к соединению с зажимами, шинами, клеммными колодками и другим электрооборудованием. Подходит для установки в распределительных щитах, на силовых аппаратах, станках, конвейерах и других системах, где требуется прочное и долговечное электрическое соединение. Применяется там, где важна механическая устойчивость контакта и минимальное переходное сопротивление.

Технические характеристики

• Поперечное сечение: 35 мм2 - соответствует сечению многожильного медного провода;
• Диаметр отверстия: 12 мм - подходит для болтов M12;
• Внутренний диаметр хвостовика: 10 мм - обеспечивает плотную посадку на жилу провода;
• Материал: медь марки М2 - высокая электропроводность и термическая стабильность;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болтом;
• Угол соединения: 180° - прямое расположение провода относительно точки подключения;
• Способ монтажа: опрессовка - требует специального инструмента для обжима;
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты при эксплуатации во влажной среде;
• Количество монтажных отверстий: одно - одиночное болтовое соединение;
• Количество в упаковке: 5 штук - экономично для групповой замены или масштабного монтажа.

Совместимость и монтаж

Наконечник ТМ 35-12-10 совместим с многожильными медными проводами сечением до 35 мм2. Для правильного монтажа необходимо использовать пресс-клещи с матрицей, подходящей под размеры данного наконечника. Обжим должен выполняться строго по технологии - недостаточно сдавленный контакт увеличит сопротивление, пережатый - повредит жилу. После опрессовки проверьте герметичность соединения: металл должен полностью заполнить пространство между жилами, без видимых зазоров. Убедитесь, что диаметр болта соответствует 12 мм - использование меньших болтов снижает надёжность соединения.

Безопасность и стандарты

Изготовлен согласно ГОСТ 7386-80 - стандарту, регламентирующему геометрию, материалы и требования к качеству наконечников для электромонтажа. Отсутствие защитного покрытия делает изделие менее устойчивым к коррозии в условиях повышенной влажности или агрессивной среды - рекомендуется применять в закрытых помещениях или дополнительно защищать место соединения.

Преимущества

• Высокая электропроводность меди М2 минимизирует потери энергии и нагрев при нагрузке;
• Прямое расположение (180°) удобно при прокладке проводов в ограниченном пространстве;
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке болта;
• Опрессовка создаёт монолитное соединение - исключает ослабление контакта со временем;
• Упаковка по 5 штук снижает стоимость единицы и удобна для командной работы.

Ограничения применения

• Не предназначена для одножильных проводов - возможен риск повреждения жилы при опрессовке;
• Без защитного покрытия - не рекомендуется для открытых, влажных или агрессивных сред (например, на улице, в цехах с паром или химией);
• Требуется наличие инструмента для опрессовки - невозможно смонтировать вручную;
• Подходит только для медных проводников - несовместим с алюминием или сплавами;
• Не допускается повторная установка после демонтажа - обжим не восстанавливается.

Примеры использования

• Подключение медного кабеля 35 мм2 к шине PE/N в распределительном щите;
• Присоединение фазного провода к автоматическому выключателю с болтовым зажимом M12;
• Обустройство заземления на металлическом корпусе оборудования;
• Монтаж силовых цепей на конвейере или станке с частотным преобразователем;
• Замена старых наконечников при модернизации электросистемы.

Практические советы

• Перед монтажом удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри наконечника снижает качество обжима;
• Выбирайте пресс-клещи с матрицей, указанной для 35 мм2 и диаметром 10 мм - используйте таблицу производителя инструмента;
• После опрессовки проверьте прочность соединения - попробуйте слегка потянуть провод; он не должен выскальзывать;
• Если планируете эксплуатировать в условиях влаги - нанесите на контакт тонкий слой контактной смазки (например, КС-40) перед сборкой;
• Артикулы etm07-5321-1 и 07-5321-1 - это один и тот же продукт REXANT, различаются лишь формат записи номера.
