Наконечник ТМ 35–8–10 (35 мм² - Ø 8 мм) (в упак. 5 шт.) | 07-5319-1 REXANT MEET

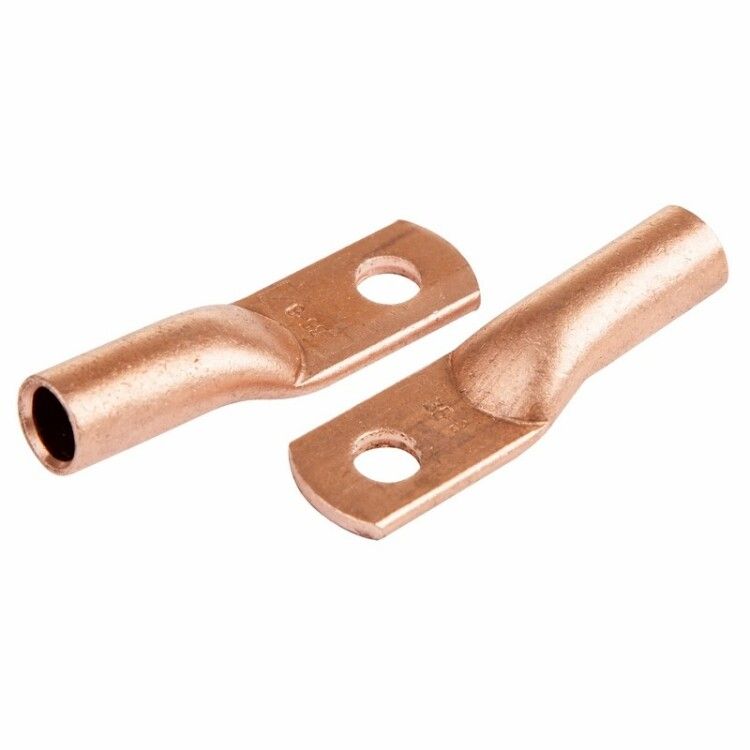

Наконечник кабельный трубчатый ТМ 35-8-10 (35 кв мм - 8 мм) от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 35 мм2 с последующим креплением через болты. Артикулы etm07-5319-1 и 07-5319-1 соответствуют одному продукту - упакованному комплекту из 5 единиц.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 35-8-10 применяется для подготовки концов медных многожильных проводов к соединению с зажимами, шинами, клеммными колодками и другим электрооборудованием. Подходит для установки на силовые цепях, распределительных щитах, контакторах, автоматических выключателях и устройствах управления. Часто используется в промышленном оснащении: на станках, конвейерах, системах вентиляции и энергообъектах.

Технические характеристики

• Поперечное сечение: 35 мм2 - рассчитан на ток до 140 А (по нормам ГОСТ 7386-80);
• Диаметр отверстия: 8 мм - совместим с болтами M8;
• Внутренний диаметр хвостовика: 10 мм - обеспечивает плотную посадку на жилу;
• Материал: медь марки М2 - высокая электропроводность, минимальные тепловые потери;
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке болта;
• Угол соединения: 180° - прямое расположение провода относительно точки крепления;
• Способ монтажа: опрессовка - требует специальных клещей;
• Количество монтажных отверстий: одно - для одного болта;
• Защитное покрытие: отсутствует - требуется внешняя изоляция или герметизация в условиях повышенной влажности;
• Количество в упаковке: 5 штук.

Совместимость и монтаж

Наконечник ТМ 35-8-10 совместим только с многожильным медным проводом сечением 35 мм2. Для правильного монтажа необходимо использовать гидравлические или механические опрессовочные клещи с матрицей, подходящей под размер 35 мм2. После опрессовки проверьте прочность соединения - не допускайте трещины или перекоса. Убедитесь, что зачищенная часть жилы полностью помещена внутри наконечника - минимум 10 мм свободной жилы должна входить в трубку. Болт M8 должен проходить через отверстие без усилия - если есть заклинивание, проверьте соответствие стандарта.

Безопасность и стандарты

Изготовлен согласно ГОСТ 7386-80 - стандарту на наконечники трубчатые для медных проводов. Соответствует требованиям безопасности по предотвращению нагрева и искрообразования при работе под нагрузкой. Отсутствие защитного покрытия делает изделие менее устойчивым к коррозии - не используйте в открытых, влажных или агрессивных средах без дополнительной защиты.

Преимущества

• Высокая электропроводность меди М2 снижает переходные сопротивления и исключает перегрев;
• Жесткая кольцевая форма контактной площадки гарантирует равномерное давление при затяжке болтом;
• Прямой угол 180° удобен для прокладки в ограниченных пространствах и уменьшает напряжение на изгиб провода;
• Одиночная точка фиксации упрощает сборку и обслуживание;
• Упаковка по 5 шт. экономична для командной работы и частого ремонта.

Ограничения применения

• Не для алюминиевых или комбинированных проводов - возможен электрохимический эффект и разрушение соединения;
• Без покрытия - нельзя применять во влажных помещениях, на улице, в агрессивной среде (например, химические производства) без термоусадочных трубок или антикоррозийной смазки;
• Подходит только для многожильных проводов - не предназначены для одножильных;
• Требуется обязательная опрессовка - скручивание или пайка недопустимы - это нарушает безопасность и срок службы.

Примеры использования

• Подключение медного кабеля 35 мм2 к шине PE в этажном щите;
• Запитка двигателя 15 кВт от частотного преобразователя;
• Соединение кабеля питания с клеммой автомата в промышленном щите;
• Обустройство контура заземления на объекте с большой мощностью.

Практические советы

• Перед монтажом обязательно зачистите жилу до металла - удалите оксиды и грязь;
• Выбирайте опрессовочные клещи с матрицей, помеченной как “35” - некорректный инструмент повредит наконечник;
• Проверяйте глубину запрессовки - после операции торец наконечника должен плотно прилегать к изоляции провода;
• Если работаете в сыром месте - нанесите тонкий слой антиоксидантной пасты (например, LUBRIPLATE) на поверхность наконечника перед установкой;
• Рекомендованный момент затяжки болта M8 - 12–15 Нм - соблюдайте, чтобы не деформировать металл.
