Наконечник ТМЛ 16–8–6 (16 мм² - Ø 8 мм) ГОСТ 7386-80 (в упак. 5 шт.) | 07-5311 REXANT MEET

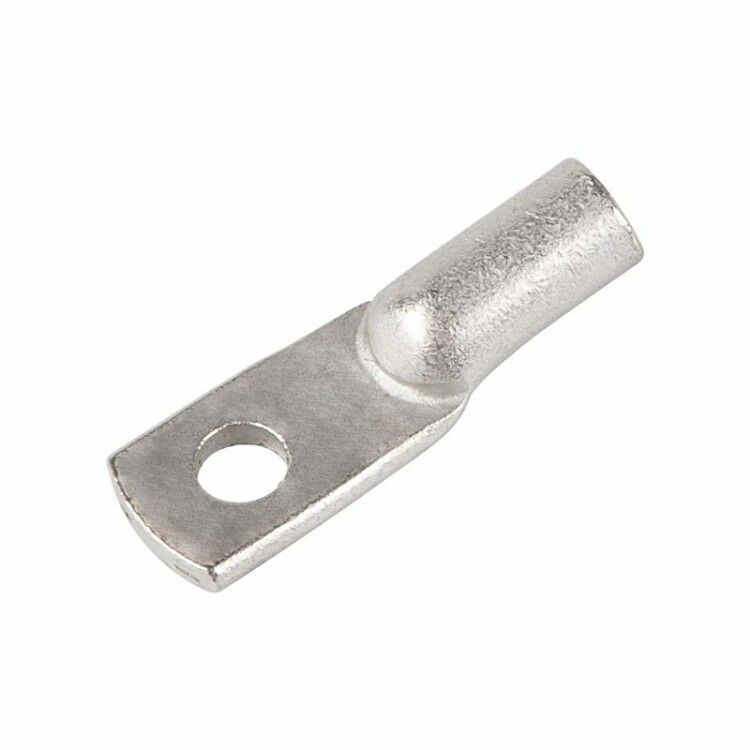

Наконечник кабельный трубчатый ТМЛ 16-8-6 для медных проводников 16 мм2 – 8 мм, ГОСТ 7386-80, 5 штук - это элемент для надежного оконцевания многожильных медных проводов с помощью опрессовки, обеспечивающий прочное болтовое соединение с шинами или оборудованием. Бренд Rexant предлагает этот наконечник в упаковке по 5 штук, соответствующий требованиям ГОСТ 7386-80.

Назначение и область применения

Наконечник кабельный трубчатый ТМЛ 16-8-6 применяется для подготовки концов многожильных медных проводников сечением 16 мм2 к болтовому соединению. Он используется там, где требуется надежный и долговечный контакт: в распределительных щитах, на шинах постоянного тока, в силовых цепях оборудования, на заземляющих контурах и в системах автоматизации. Подходит для установки в устройствах с высокими токовыми нагрузками - например, в частных домах, промышленных станках, конвейерах, сварочных аппаратах.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Диаметр отверстия (стержень): 8 мм
• Внутренний диаметр хвостовика: 6 мм
• Материал: медь марки М2
• Покрытие: лужёное (слой олово-висмута Sn-Bi)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Количество в упаковке: 5 штук

Совместимость и монтаж

Наконечник совместим с любыми болтами и гайками, имеющими диаметр резьбы до M8. Для монтажа необходима специальная опрессовка - клещи с матрицей, подходящей под сечение 16 мм2. После опрессовки хвостовик плотно фиксируется на проводе, а кольцевая контактная площадка обеспечивает равномерное давление при затяжке болта. Убедитесь, что диаметр жилы после зачистки соответствует внутреннему диаметру хвостовика - 6 мм. Не используйте инструмент с неподходящей матрицей - это повредит наконечник и снижает надежность контакта.

Безопасность и стандарты

Изделие изготовляется в соответствии с ГОСТ 7386-80 - государственным стандартом на наконечники трубчатые для медных проводников. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и исключает риск перегрева. Соответствие стандарту гарантирует механическую прочность и электрическую безопасность при работе в условиях повышенной влажности и температурных колебаний.

Преимущества

• Электролитическое лужение увеличивает срок службы контакта в агрессивной среде - особенно важно в помещениях с высокой влажностью или химически активной атмосферой.
• Медь марки М2 обеспечивает высокую электропроводность и термическую стойкость.
• Прямой угол (180°) удобен для компактной укладки в щитах и при ограниченном пространстве.
• Одно отверстие упрощает монтаж и минимизирует риск перекоса при затяжке.
• Упаковка по 5 штук экономична для типового ремонта или сборки нескольких точек.

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных.
• Не рекомендуется использовать в цепях переменного тока выше 1000 В без дополнительной изоляции и проверки сертификатов оборудования.
• Запрещено применять с алюминиевыми проводами - материал несовместим, возможен электрохимический эффект.
• Не следует использовать при температурах выше +105 C длительно - лужёное покрытие может потерять целостность.

Примеры использования

• Подключение медного кабеля 16 мм2 к шине PE в этажном щите.
• Присоединение заземляющего проводника к корпусу станка через болт M8.
• Монтаж входного кабеля в преобразователь частоты с требованием к надежному контакту.
• Обустройство системы заземления на производственной линии с высокой влажностью.

Практические советы

• Перед опрессовкой зачищайте провод точно на длину хвостовика - 6 мм. Лишняя изоляция или недостаточная зачистка снижают качество соединения.
• Выбирайте опрессовочные клещи с матрицей, помеченной как “16 мм2” - не заменяйте её на универсальную.
• Проверьте, чтобы после опрессовки не было выступающих жил - они могут вызвать КЗ при установке в щит.
• При использовании в агрессивной среде (например, на морском побережье или в химических цехах) регулярно осматривайте контакты на предмет потери блеска лужения - при появлении пятен окисления замените наконечник.
• Артикулы 07-5311 и etm07-5311 - это один и тот же продукт. Оба номера используются в каталогах Rexant.
