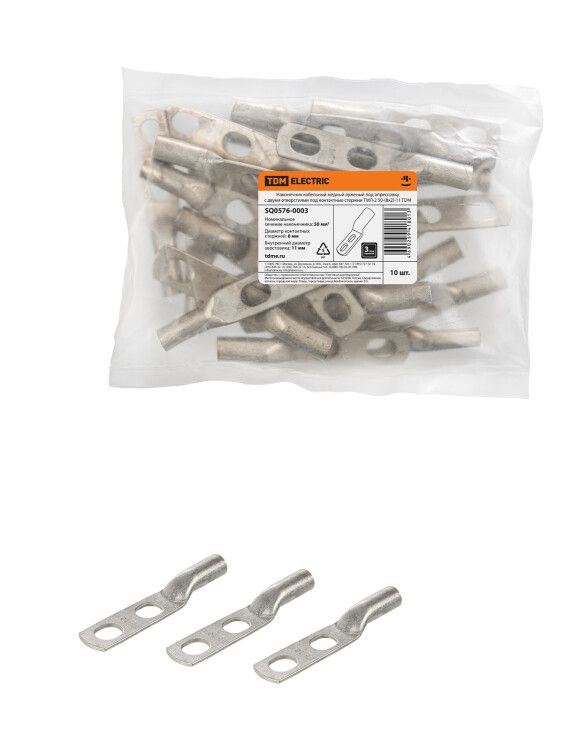

Наконечник ТМЛ-2 50-(8х2)-11 | SQ0576-0003 TDM

Наконечник кабельный трубчатый для медных проводников ТМЛ-2 50-(8х2)-11 от TDM ELECTRIC предназначен для надёжного оконцевания медных жил сечением 50 мм2 и последующего подключения к шинам или клеммам оборудования через два болтовых соединения.

Назначение и область применения

Этот наконечник используется для подготовки медных проводников к механическому креплению. Он позволяет добиться устойчивого электрического контакта при подключении к шинам, клеммным колодкам, заземляющим контурам и другим элементам распределительных устройств. Подходит для установки в силовых щитах, трансформаторных подстанциях, промышленном оборудовании и системах заземления.

Технические характеристики

• Номинальное сечение кабеля: 50 мм2
• Размер болта: М8
• Количество монтажных отверстий: 2
• Форма фланца: кольцевая
• Материал: медь
• Покрытие: лужённая поверхность
• Угол соединения: прямолинейный
• Класс проводника: прочее (не соответствует классам A/B/C по ГОСТ)

Совместимость и монтаж

Наконечник ТМЛ-2 50-(8х2)-11 совместим с медными однопроволочными и многопроволочными жилами сечением до 50 мм2. Для установки требуется специальный пресс-клещи с матрицей, подходящей под тип ТМЛ-2. После опрессовки необходимо затянуть болты М8 моментом, соответствующим требованиям устройства, к которому он подсоединяется. Убедитесь, что посадочные отверстия под болты точно совпадают с габаритами клеммы - диаметр отверстий рассчитан под стандартную резьбу М8.

Безопасность и стандарты

Произведён в соответствии с общепринятой практикой изготовления наконечников типа ТМЛ. Лужёное покрытие снижает риск окисления меди и повышает долговечность контакта. Напряжение и токовые нагрузки должны соответствовать нормам для медных проводников указанного сечения. Применение вне допустимых температурных режимов может вызвать перегрев и потерю герметичности контакта.

Преимущества

• Увеличенная контактная площадка за счёт кольцевого фланца - снижает плотность тока и тепловые потери
• Два монтажных отверстия обеспечивают более равномерное распределение усилия при затяжке и предотвращают деформацию
• Лужёное покрытие замедляет образование оксидной плёнки, особенно важно при работе во влажной среде
• Прямолинейная форма удобна для компактной укладки в шкафах и распределительных устройствах

Ограничения применения

• Не предназначена для работы с алюминиевыми проводниками - возможна электрохимическая коррозия
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или высоких температур выше +90 C
• Не следует использовать вместо термоусаживаемых или изолированных наконечников там, где требуется повышенная защита от случайного прикосновения
• Подходит только для проводников класса “прочее” - не гарантирует соответствие требованиям к классам А, B или C по точности формирования жилы

Примеры использования

• Заземление корпусов частотных преобразователей
• Подключение медных шин в силовых ячейках КРУ
• Присоединение заземляющих проводников к контуру заземления в цехах с большим числом электромашин
• Обвязка кабелей питания станков и конвейерных линий

Практические советы

• Перед опрессовкой удалите изоляцию строго на требуемую длину - лишняя часть не должна попадать внутрь трубки
• Выбирайте пресс-матрицу, специально адаптированную под ТМЛ-2; использование универсальных насадок может привести к плохому контакту
• Проверьте посадочный диаметр отверстий под болт - они рассчитаны именно под М8, другие размеры не подойдут
• После сборки проверьте контакт тестером на сопротивление перехода - минимальное значение указывает на качественную опрессовку
• При длительной эксплуатации в агрессивной среде периодически осматривайте место соединения на предмет следов окисления
