Наконечник ТМЛ 25–8–8 (25 мм² - Ø 8 мм) ГОСТ 7386-80 (в упак. 5 шт.) | 07-5314 REXANT MEET

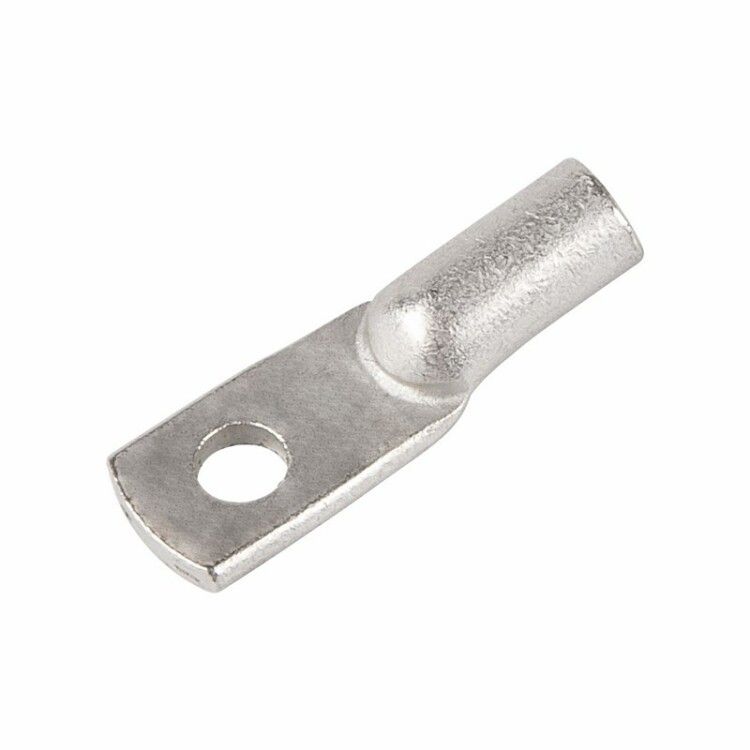

Наконечник кабельный трубчатый медный ТМЛ 25-8-8 (25 мм2 - 8 мм) ГОСТ 7386-80 - это надёжный элемент для оконцевания многожильных медных проводов сечением 25 мм2, предназначенный для болтовых соединений. Бренд Rexant выпускает этот наконечник в упаковках по 5 штук, обеспечивая соответствие требованиям ГОСТ 7386-80 и долговечность контакта даже в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМЛ 25-8-8 используется для оконцевания многожильных медных проводов перед их подключением к зажимам, шинам, клеммным колодкам или другому электрооборудованию. Применяется там, где требуется прочное, долговечное и устойчивое к коррозии соединение. Подходит для силовых цепей, распределительных щитов, трансформаторов, сварочных аппаратов, промышленных станков и систем автоматизации.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Номинальное сечение: 25 мм2 - соответствует проводам с таким же сечением
• Диаметр отверстия: 8 мм - совместим с болтами M8
• Внутренний диаметр хвостовика: 8 мм - точно подгоняется под внешний диаметр многожильного провода
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке болтом
• Способ монтажа: опрессовка - требует специальных клещей, исключает пайку
• Защитное покрытие: лужёное (Sn-Bi) - предотвращает окисление меди, повышает срок службы
• Угол соединения: 180° - прямое расположение провода и болта, удобно для компактной сборки
• Количество монтажных отверстий: 1 - одно болтовое соединение
• ГОСТ: 7386-80 - стандартизированная форма и размеры
• Количество в упаковке: 5 штук

Совместимость и монтаж

Наконечник кабельный трубчатый медный ТМЛ 25-8-8 совместим с многожильными медными проводами сечением до 25 мм2. Для установки необходимы гидравлические или механические опрессовочные клещи с матрицей, подходящей под размер 25 мм2. Убедитесь, что глубина запрессовки полностью закрывает хвостовик - недостаточная опрессовка снижает надёжность контакта. После монтажа проверьте герметичность соединения: провод не должен выскальзывать, а металл вокруг опрессованной зоны не должен трескаться.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний наконечников. Лужёное покрытие обеспечивает безопасную работу в помещениях с повышенной влажностью и в условиях возможного воздействия химически активных веществ. Наконечник не содержит свинца и других токсичных материалов, допущен к использованию в промышленных и коммерческих объектах.

Преимущества

• Электролитическое лужение Sn-Bi защищает медь от окисления, особенно важна защита в условиях влажности, солевых брызг или промышленной среды
• Высокая теплопроводность меди минимизирует потери энергии и перегрев в месте соединения
• Прямой угол 180° позволяет легко размещать наконечник в плотных распределительных щитах
• Опрессовка вместо пайки даёт более прочное и долговечное соединение, не подверженное старению
• Стандартные размеры обеспечивают универсальную совместимость с большинством клемм и болтов M8

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана на многожильные
• Запрещено использовать с алюминиевыми проводами - риск гальванической коррозии
• Не рекомендовано применение в условиях постоянного нагрева выше +90 C - может деформироваться медь и потеряться адгезия лужения
• Не заменяет изолирующие элементы - после монтажа необходимо дополнительно изолировать место соединения, если есть риск доступа к токоведущим частям

Примеры использования

• Подключение медного кабеля 25 мм2 к шине PE в распределительном щите
• Соединение фазного провода с клеммой двигателя мощностью 5–15 кВт
• Присоединение кабеля к выводу сварочного аппарата
• Обустройство заземляющего контура в промышленном цеху
• Монтаж в системах управления технологическим оборудованием

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную длине хвостовика - не больше и не меньше
• Выбирайте клещи с матрицей, помеченной как “25 мм2” - использование неверного инструмента приведёт к плохому контакту
• Проверяйте посадочный диаметр: если провод слишком тонкий, он будет люфтить внутри; если слишком толстый - не войдёт
• После монтажа протяните болт до момента упора, но не переусердствуйте - можно повредить резьбу или сам наконечник
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать поблёкание покрытия
