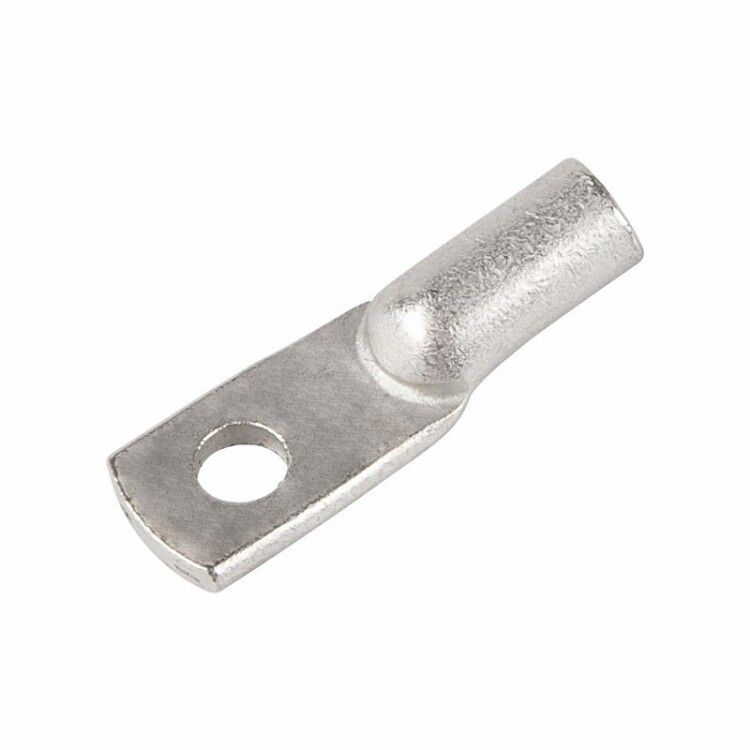

Наконечник ТМЛ 50–12–11 (50 мм - 12 мм) ГОСТ 7386-80 (в упак. 5 шт.) | 07-5324 REXANT MEET

Наконечник кабельный трубчатый медный ТМЛ 50-12-11 (50 мм2 - 12 мм) ГОСТ 7386-80 - это надёжный элемент для оконцевания многожильных медных проводников сечением 50 мм2. Благодаря лужёному покрытию и стандартизированной форме он обеспечивает долговечное болтовое соединение в силовых цепях. Артикулы etm07-5324 и 07-5324 соответствуют одной модели от бренда Rexant.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМЛ 50-12-11 используется для подготовки концов многожильных медных проводов к болтовому соединению. Он применяется там, где требуется прочная и стабильная передача тока - например, при подключении к шинным коллекторам, автоматическим выключателям, контакторам, трансформаторам или распределительным щитам. Подходит для промышленного оборудования, энергообъектов, систем управления и других установок с высокими требованиями к надёжности контакта.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и механическая прочность.
• Сечение провода: 50 мм2 - рассчитан на токовые нагрузки до 190 А (по нормам ГОСТ).
• Диаметр отверстия: 12 мм - совместим с болтами M12 и аналогичными креплениями.
• Тип покрытия: лужёный - слой олово-висмута (Sn-Bi) защищает от окисления и коррозии.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болтом.
• Способ монтажа: опрессовка - требует специального инструмента для обжима.
• Угол соединения: 180° - прямое расположение провода относительно точки крепления.
• Количество монтажных отверстий: одно - для одиночного болтового соединения.
• Внутренний диаметр хвостовика: 11 мм - соответствует внешнему диаметру изоляции провода после зачистки.
• Количество в упаковке: 5 штук.

Совместимость и монтаж

Наконечник ТМЛ 50-12-11 совместим с многожильными медными проводами сечением 50 мм2. Для правильного монтажа необходимо использовать пресс-клещи с матрицей, подходящей под размеры этого типа наконечника. Перед опрессовкой зачищают изоляцию на длину, соответствующую глубине гильзы наконечника - около 25–30 мм. После обжима проверяют качество соединения: металл должен плотно обхватывать жилы без зазоров, а сам наконечник не должен треснуть или деформироваться. Не допускается использование плоскогубцев или обычных клещей - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80 - государственным стандартом на наконечники трубчатые медные. Лужёное покрытие повышает безопасность эксплуатации в условиях повышенной влажности, температурных перепадов и агрессивной среды. Соответствие стандарту гарантирует соответствие механической прочности, электропроводности и сроку службы. Применение наконечника вне условий, указанных в ГОСТ, снижает уровень безопасности.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2.
• Защита от окисления и коррозии за счёт лужёного покрытия Sn-Bi - особенно важно в помещениях с высокой влажностью или на открытых участках.
• Стандартная форма и размеры обеспечивают универсальную совместимость с большинством промышленных клемм и болтовых соединений.
• Прямой угол (180°) удобен для компактной укладки в шкафах и щитах без лишнего изгиба провода.
• Опрессовка создаёт монолитное соединение - исключает ослабление контакта со временем.

Ограничения применения

• Не предназначены для одножильных проводов - риск повреждения жилы при опрессовке.
• Не рекомендованы для постоянного воздействия температур выше +105 C - возможна потеря свойств покрытия.
• Запрещено использовать с алюминиевыми проводами - различие коэффициентов теплового расширения вызывает разрыв контакта.
• Не следует применять в условиях частых вибраций без дополнительной фиксации - возможно ослабление болтового соединения.
• Не подлежит повторному использованию - после демонтажа обжим теряет герметичность и прочность.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям через шины питания.
• Соединение кабелей с входными клеммами распределительных щитов в производственных цехах.
• Присоединение заземляющих проводников к контурам заземления на подстанциях.
• Обустройство силовой сети на конвейерах, насосных станциях и сварочных аппаратах.

Практические советы

• Перед монтажом всегда проверяйте, что диаметр зачищенного провода соответствует внутреннему диаметру хвостовика (11 мм) - слишком толстый провод не войдёт, слишком тонкий - будет люфт.
• Выбирайте пресс-клещи с регулировкой давления - точная опрессовка предотвращает повреждение меди и обеспечивает минимальное переходное сопротивление.
• После монтажа протестируйте соединение нагревом под нагрузкой - если наконечник сильно нагревается, значит, контакт плохой.
• Храните наконечники в сухом месте - даже лужёное покрытие может потемнеть при длительном воздействии влаги.
• При замене старого наконечника - используйте тот же тип (ТМЛ 50-12-11), чтобы сохранить совместимость с существующими клеммами и болтами.
