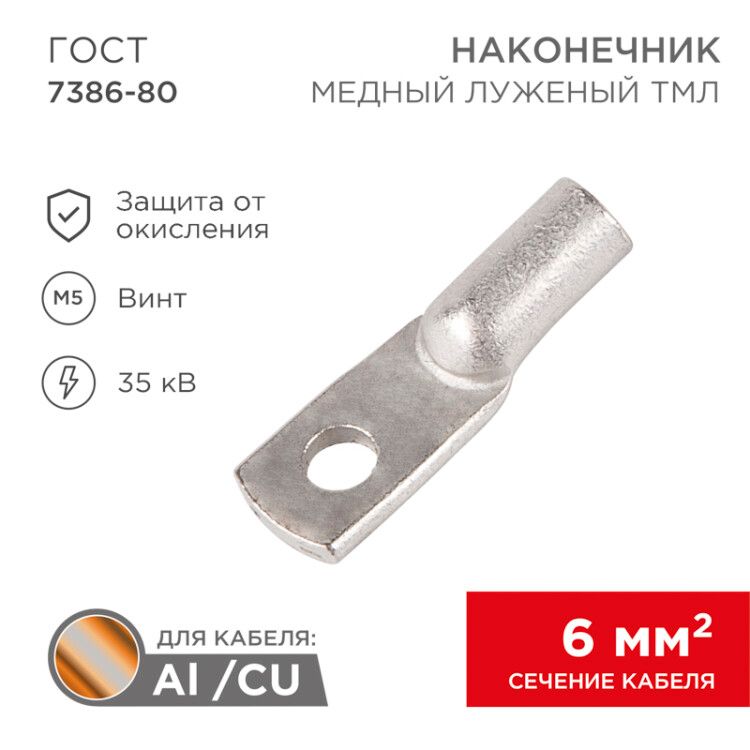

Наконечник кабельный трубчатый ТМЛ 6-5-4 (6 мм2 - 5 мм) ГОСТ 7386-80 от Rexant - это лужёный медный наконечник для многожильных проводов сечением 6 мм2, предназначенный для надёжного болтового соединения через опрессовку. Артикулы 07-5305 и etm07-5305 соответствуют ГОСТ 7386-80 и подходят для промышленной и силовой электромонтажной практики.

Назначение и область применения

Наконечник кабельный трубчатый ТМЛ 6-5-4 используется для оконцевания многожильных медных проводов перед их подключением к болтовым зажимам, шинным коллекторам, аппаратам защиты или другому электрооборудованию. Применяется там, где требуется прочное, долговечное и устойчивое к коррозии соединение - например, в распределительных щитах, на станках, конвейерах, системах автоматизации и энергообъектах.

Технические характеристики

• Поперечное сечение провода: 6 мм2
• Диаметр отверстия под болт: 5 мм
• Внутренний диаметр хвостовика: 4 мм
• Материал: медь марки М2
• Покрытие: лужёное (слой олово-висмута Sn-Bi)
• Форма контактной площадки: кольцевая
• Угол соединения: 180° - прямое расположение провода и контакта
• Способ монтажа: опрессовка специальными клещами
• Тип проводника: многожильный
• Количество монтажных отверстий: одно
• Количество в упаковке: 10 штук

Совместимость и монтаж

Наконечник совместим с проводами сечением до 6 мм2, состоящими из множества тонких медных жил. Для установки необходимы гидравлические или механические клещи для опрессовки с матрицей, соответствующей размеру хвостовика (диаметр 4 мм). После опрессовки контактная часть (кольцевая площадка с отверстием 5 мм) фиксируется болтом M5. Убедитесь, что глубина запрессовки полностью закрывает все жилы - недостаточное давление снижает надёжность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80 - государственным стандартом на наконечники трубчатые медные. Лужёное покрытие повышает безопасность эксплуатации за счёт предотвращения окисления меди, особенно в условиях повышенной влажности или агрессивной среды. Соответствие стандарту гарантирует механическую прочность и электрическую проводимость, соответствующие требованиям промышленных норм.

Преимущества

• Электролитическое лужение обеспечивает длительную защиту от коррозии даже в условиях высокой влажности или наличия химических паров.
• Медь марки М2 имеет высокую электропроводность и термическую стабильность - минимизирует потери энергии и перегрев.
• Прямое положение провода (180°) удобно при компактном монтаже и не требует дополнительных переходников.
• Кольцевая форма контактной площадки равномерно распределяет нагрузку при затяжке болта, снижая риск деформации.

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана исключительно на многожильные.
• Запрещено использовать с проводами большего сечения - возможна потеря механической прочности и нагрев.
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +105 C.
• Лужённое покрытие не заменяет герметизацию - при работе в сильно агрессивной среде (например, морской воздух, химические цеха) дополнительно используйте термоусадочные трубки или герметики.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах.
• Присоединение проводов к шинам PE/N в промышленных щитах управления.
• Монтаж заземляющих перемычек между корпусами оборудования.
• Соединение кабелей с клеммами частотных преобразователей, пускателей и контакторов.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри наконечника снижает качество соединения.
• Выбирайте клещи с матрицей, соответствующей диаметру хвостовика (4 мм) - использование неверной матрицы вызывает трещины или плохую фиксацию.
• Проверьте плотность опрессовки: после сжатия металл должен плотно обхватывать жилы без видимых зазоров.
• При использовании в условиях вибраций (станки, транспорт) допускается дополнительная фиксация болта контргайкой.
• Артикулы 07-5305 и etm07-5305 - один и тот же продукт; различаются лишь обозначения поставщиков.
