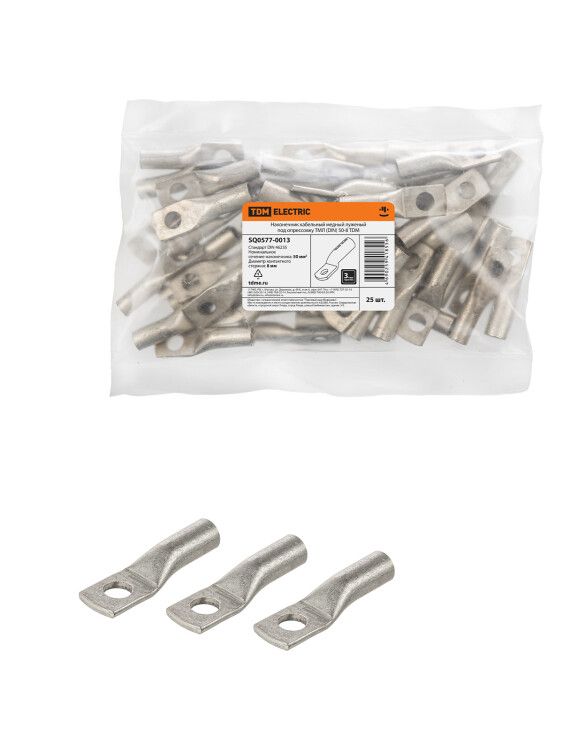

Наконечник ТМЛ (DIN) 50-8 | SQ0577-0013 TDM

Наконечник трубчатый медный ТМЛ (DIN) 50-8 TDM предназначен для надёжного соединения медных жил кабелей с шинами и контактными выводами оборудования. Бренд TDM ELECTRIC и артикул sq0577-0013 указывают на соответствие стандарту DIN, что обеспечивает совместимость с распространённой фурнитурой.

Назначение и область применения

Наконечник трубчатый медный ТМЛ (DIN) 50-8 TDM используется для оконцевания медных жил кабелей и проводов методом опрессовки. Применяется для подключения к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторов и другому оборудованию. Подходит для кабелей с рабочим напряжением до 35 кВ.

Технические характеристики

• Тип: трубчатый, односторонний
• Материал: медь электротехническая М1
• Покрытие: оловянно-висмутовое, нанесено электролитическим способом
• Сечение жилы: 50 мм2
• Внутренний диаметр трубки: 8 мм
• Стандарт: DIN

Совместимость и монтаж

Наконечник трубчатый медный ТМЛ (DIN) 50-8 TDM совместим с болтами и зажимами, имеющими посадочный диаметр 8 мм. Для установки требуется специальный пресс-клещи с матрицей для трубчатых наконечников сечением 50 мм2. Перед опрессовкой убедитесь, что жила полностью вошла внутрь трубки - не допускайте её выпирания из торца. После опрессовки проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN, обеспечивающего единые геометрические параметры и качество соединений. Электролитическое лужение повышает коррозионную стойкость и снижает переходное сопротивление контакта, что важно для долговременной работы под нагрузкой. Наконечник не предназначен для использования в условиях постоянного воздействия открытого пламени или высоких температур выше 105 C.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимальные потери энергии
• Оловянно-висмутовое покрытие предотвращает окисление меди и улучшает контакт при многократном демонтаже
• Трубчатая форма обеспечивает равномерное распределение усилия при опрессовке
• Соответствие DIN позволяет использовать с широким спектром стандартных креплений

Ограничения применения

• Не применяется для алюминиевых жил - возможна электрохимическая коррозия
• Не рекомендован для частого перегиба после монтажа - риск трещин в металле
• Не подходит для сред с агрессивными химикатами (например, соляная кислота, щелочи)
• Работает только при температуре окружающей среды от –40 C до +105 C

Примеры использования

• Подключение силового кабеля 50 мм2 к медной шине в распределительном щите 10(6)/0,4 кВ
• Присоединение к выходным клеммам преобразователя частоты
• Фиксация жилы на входе в трансформатор или реактор
• Запитка мощных двигателей через клеммники с болтовым зажимом Ø8 мм

Практические советы

• Перед монтажом зачистите жилу на длину, равную глубине трубки - не более того, чтобы не оставалось свободных проволочек
• Выбирайте пресс-клещи с точной настройкой давления - недостаточное усилие вызывает плохой контакт, избыточное - деформацию трубки
• Проверяйте целостность покрытия перед установкой: царапины и сколы увеличивают риск окисления
• Учитывайте посадочный диаметр 8 мм при выборе болтов, гаек и клемм - он должен точно соответствовать
• Для систем с вибрациями используйте контргайки или фиксирующие шайбы - наконечник сам по себе не противостоит самоотвинчиванию
