Наконечник цилиндрический РШИ-М Quadro 0.25-1.5 мм² 4 мм DKC (ДКС) 2A69P

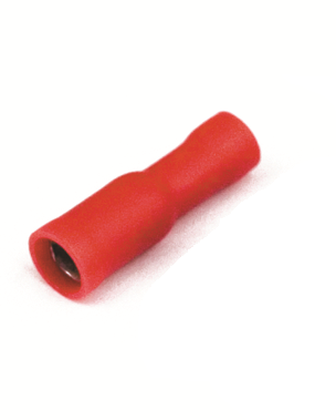

Наконечник цилиндрический с изолированным фланцем (розетка) 0.25–1.5 кв.мм, РШИм, QUADRO, DKC предназначен для надёжного соединения медных проводов с гнездовыми контактами в слаботочных и силовых цепях. Благодаря полностью изолированной конструкции и цветовой маркировке этот наконечник удобен для быстрого монтажа и безопасной эксплуатации.

Назначение и область применения

Этот наконечник используется для оконцевания однопроволочных и многопроволочных медных жил сечением от 0,25 до 1,5 мм2. Он применяется там, где требуется подключение к гнездовым контактам - например, в распределительных щитах, автоматических выключателях, реле, клеммных колодках и устройствах управления. Подходит для работы в цепях переменного и постоянного тока до 600 В. Часто встречается в системах автоматизации, промышленном оборудовании, бытовой электронике и на сборочных линиях.

Технические характеристики

• Тип: цилиндрический наконечник с изолированным фланцем (тип “мама” / розетка)
• Номинальное сечение провода: 0,25–1,5 мм2
• Материал контакта: электротехническая медь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Размер контакта: круглый, диаметром 4 мм
• Максимальный допустимый ток: 10 А
• Исполнение: гильзового типа - защищённая трубчатая форма с фланцем

Совместимость и монтаж

Наконечник совместим с гнёздами стандарта 4 мм - такими как в клеммах WAGO, Phoenix Contact, Weidmüller и других популярных серий. Для установки используйте обжимной инструмент с матрицей для цилиндрических наконечников. Обжим должен быть равномерным - без перекосов и повреждений изоляции. Убедитесь, что провод полностью вошёл в гильзу, а изоляция плотно прилегает к фланцу. Не используйте плоскогубцы - они не обеспечивают нужную прочность соединения.

Безопасность и стандарты

Изолированный фланец предотвращает случайное замыкание между соседними контактами. Лужёное покрытие снижает риск окисления и улучшает долговечность соединения. Наконечник соответствует требованиям к безопасности для оборудования до 600 В. Применяемые материалы - ПВХ и медь - соответствуют нормам RoHS и REACH.

Преимущества

• Полная изоляция исключает доступ к токоведущей части - безопаснее при работе под напряжением
• Фланец служит опорой при установке - позволяет легко ориентировать наконечник в клемме
• Лужёное покрытие увеличивает срок службы в условиях повышенной влажности
• Ярко-красный цвет изоляции ускоряет визуальную идентификацию цепей
• Удобен для массового монтажа - один тип подходит для широкого диапазона сечений

Ограничения применения

• Не предназначен для проводов сечением более 1,5 мм2 - возможен плохой обжим и нагрев
• Не рекомендован для частых механических нагрузок или вибраций без дополнительной фиксации
• ПВХ-изоляция теряет эластичность при температуре ниже −25 C - избегайте холодных сред без защиты
• Не использовать в открытых помещениях с высокой запылённостью без дополнительной герметизации

Примеры использования

• Подключение сигнальных проводов к входам PLC в автоматизированных линиях
• Замена старых наконечников в распределительных шкафах на заводе
• Обжим проводов в клеммных блоках устройств управления насосами и вентиляторами
• Монтаж в бытовых приборах с контроллерами - стиральные машины, системы отопления

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - не больше и не меньше
• Проверьте соответствие диаметра контакта (4 мм) гнезду перед установкой - не все клеммы подходят
• Для многожильных проводов используйте специальный инструмент для сплющивания жил перед обжимом
• Если работаете в условиях влажности - дополнительно проверяйте целостность изоляции после нескольких месяцев эксплуатации
• Артикул *2a69p и 2a69p - это одна модель; различие в префиксе зависит от упаковки, но не влияет на функционал
