Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-5(100шт) | 278057 КЭАЗ

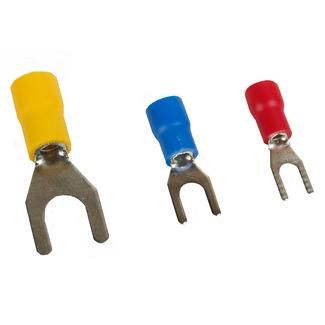

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-5 - это луженый медный наконечник с PVC-изоляцией красного цвета, предназначенный для надежного соединения одножильных проводов сечением 0,5–1,5 мм2 с вилочными клеммами. Упакован по 100 штук, артикул 278057, серия OptiKit T. Подходит для сборки силовых цепей, управления оборудованием и монтажа в распределительных щитах.

Назначение и область применения

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-5 используется для создания разъёмного электрического контакта между проводом и клеммой типа “вилка”. Применяется в устройствах, где требуется частая перестановка или обслуживание соединений: автоматические выключатели, контакторы, реле, клеммники, пускатели, панели управления. Особенно удобен в системах с высокой плотностью коммутаций - например, в промышленных щитах, станках, конвейерах, системах автоматизации.

Технические характеристики

• Тип: вилочный наконечник
• Сечение провода: 0,5 – 1,5 мм2 (подходит для одножильных медных проводов)
• Диаметр отверстия: 10 мм (совместим с болтами и винтами M6)
• Номинальное напряжение: 400 В
• Материал: медь, лужённая поверхность (повышает антикоррозийную устойчивость и снижает переходное сопротивление)
• Изоляция: PVC, красного цвета (защита от случайного касания, визуальное отличие по сечению)
• Форма гильзы: короткая (удобна для компактных клеммных блоков)
• Рабочая температура: от -40 C до +80 C

Совместимость и монтаж

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-5 совместим с любыми клеммами, имеющими отверстие Ø10 мм и подходящую форму для вилочных наконечников. Для установки зачищается провод на длину, соответствующую глубине гильзы (обычно 8–10 мм), затем запрессовывается специальным клещами. Не допускается использование плоскогубцев - это повредит гильзу и снизит надёжность контакта. После монтажа проверьте прочность фиксации: наконечник не должен свободно болтаться в клемме.

Безопасность и стандарты

Наконечник соответствует требованиям к изолированным соединениям согласно ГОСТ Р 50030.5.2 и IEC 60947-7-1. Цвет изоляции (красный) соответствует принятому цветовому кодированию для сечения 0,5–1,5 мм2. Лужёное покрытие предотвращает окисление меди, что важно для долговременной работы в условиях повышенной влажности или колебаний температуры.

Преимущества

• Стандартный размер отверстия Ø10 мм обеспечивает универсальность - подходит ко всем распространённым клеммам M6
• Лужёная медь снижает риск коррозии и увеличивает срок службы контакта
• PVC-изоляция защищает от поражения током и механических повреждений
• Красный цвет позволяет легко определить сечение провода при визуальной диагностике
• Короткая гильза экономит место в плотно уплотнённых клеммных блоках

Ограничения применения

• Не предназначен для многожильных проводов - требуется применение наконечников с опрессовкой под оплетку
• Не рекомендован для постоянного воздействия температур выше +80 C - возможна деформация изоляции
• Не следует использовать в средах с агрессивными химическими веществами - PVC может разрушаться под действием масел, растворителей
• Не подходит для клемм с меньшим диаметром отверстия - попытки насильно вставить вызовут повреждение контакта

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Соединение катушек контакторов и реле в панелях автоматики
• Монтаж сигнальных цепей на станках с ЧПУ
• Обвязка терморегуляторов и датчиков в холодильных установках

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - используйте только провода 0,5–1,5 мм2. Более толстые провода не войдут, более тонкие - будут плохо фиксироваться.
• Выбирайте качественные пресс-клещи с регулируемым усилием. Недостаточно сильное давление приведёт к плохому контакту; слишком большое - раздавит гильзу.
• Храните упаковку герметично - даже лужёная медь может окисляться при длительном контакте с влагой.
• При использовании в щитах с большим числом наконечников - группируйте их по цвету и сечению для быстрого обслуживания.
• Артикул 278057 - это именно упаковка из 100 штук. Для крупных проектов закупайте сразу несколько упаковок - расход часто выше ожидаемого.
