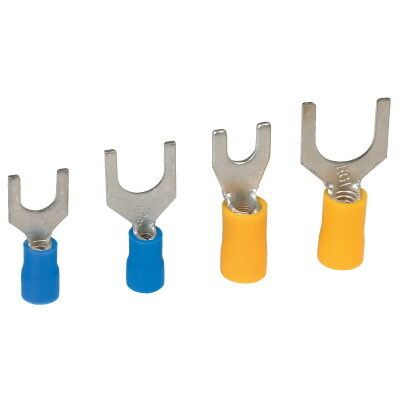

Наконечник вилочный НВИ 6-10 желтый QUADRO (50шт) с изолированным фланцем - 2C110P ДКС

Наконечник вилочный изолированный 2.5–6 кв.мм, A=10.5 мм, желтый, с изолированным фланцем (уп. 50 шт.) QUADRO от DKC предназначен для надёжного и безопасного соединения медных жил с клеммами оборудования через систему «вилка-розетка». Подходит для монтажа в распределительных щитах, на станках и в автоматических системах управления.

Назначение и область применения

Этот наконечник используется для создания быстрого, прочного и защищённого соединения между медным проводом и клеммой оборудования. Применяется там, где требуется частая коммутация - например, в пультах управления, ящиках автоматики, испытательных стендах. Благодаря форме «вилка», он легко вставляется в соответствующую розетку, что ускоряет обслуживание и замену компонентов. Особенно удобен в низковольтных цепях до 1000 В.

Технические характеристики

• Тип: вилочный наконечник с изоляцией
• Сечение кабеля: 2,5–6 мм2 - подходит для многожильных и одножильных проводов
• Диаметр отверстия: 10 мм - совместим с болтами M4–M5
• Размер фланца (A): 10,5 мм - позволяет плотно прилегать к поверхности клеммы
• Материал контакта: медь, лужёная - снижает окисление и повышает долговечность
• Изоляция: ПВХ, жёлтого цвета - устойчив к механическим нагрузкам и УФ-излучению
• Способ монтажа: опрессовка - требует специальных клещей
• Упаковка: 50 штук в блистере

Совместимость и монтаж

Наконечник вилочный QUADRO DKC совместим с любыми клеммами, имеющими гнездо подходящего размера - чаще всего это клеммы серий DIN, WAGO, Phoenix Contact и аналогичные. Для установки необходимо использовать пресс-клещи с матрицей для вилочных наконечников. Обжим выполняется на голой жиле - изоляция остаётся целой и служит защитой от случайного касания. Не допускается использование плоскогубцев или других инструментов, не предназначенных для опрессовки - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие соответствует требованиям отраслевых стандартов на кабельные наконечники. Изоляция выполнена из ПВХ, который выдерживает температуры от -40C до +80C. Лужёное покрытие предотвращает коррозию даже во влажной среде. Жёлтый цвет изоляции соответствует общепринятой цветовой маркировке для сигнальных и управляющих цепей. Соответствует требованиям к применению на лакированных жилах - не повреждает изоляцию при обжиме.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при монтаже рядом с другими элементами
• Жёлтый цвет изоляции упрощает визуальный контроль и диагностику
• Лужёная медь обеспечивает стабильную проводимость и длительный срок службы
• Обжим через изоляцию - экономит время и снижает вероятность ошибки при подготовке жилы
• Высокая точность размеров гарантирует надёжное соединение в любой клемме стандарта

Ограничения применения

• Не предназначены для высоких токов выше 30 А - для больших нагрузок нужны более крупные наконечники
• Не рекомендованы для постоянного погружения в жидкости - хотя IP-класс не указан, ПВХ не рассчитан на длительное воздействие воды
• Не совместимы с алюминиевыми жилами - материал контакта (медь) несовместим с алюминием без переходника
• Требуют обязательного использования правильных пресс-клещей - неквалифицированный обжим приведёт к выходу из строя

Примеры использования

• Подключение кнопок и индикаторов в пульте управления станком
• Соединение датчиков и реле в распределительном щите
• Замена проводов в системах автоматизации с частым сервисным доступом
• Монтаж в цепях питания маломощных двигателей и насосов

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкая жила не будет зажата, слишком толстая - повредит наконечник
• Используйте клещи с регулировкой усилия - особенно важно при работе с тонкими жилами 2,5 мм2
• Проверяйте после монтажа: вилочка должна входить в клемму свободно, без люфтов и перекосов
• Храните в сухом месте - хоть изоляция устойчива, повышенная влажность может вызвать окисление контактов
• При замене старого наконечника - всегда выбирайте тот же тип: QUADRO DKC 2c110p - чтобы сохранить совместимость с существующей аппаратурой
