Наконечник вилочный изолированный 2.5-6кв.мм А=8.5мм желт. (уп.50шт) DKC 2C18P ДКС

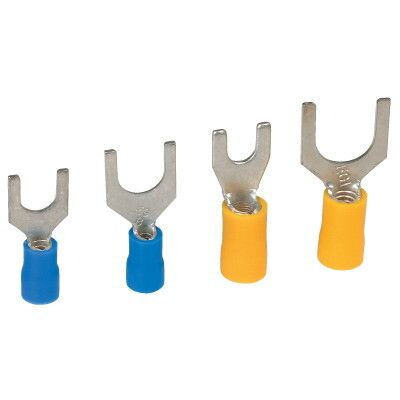

Наконечник вилочный изолированный 2.5–6 кв.мм, диаметром 8 мм, желтый, с изолирующим фланцем от бренда QUADRO (арт. НВИ 6-8) предназначен для надёжного и безопасного подключения медных жил к клеммным блокам, реле и другому электрооборудованию с помощью опрессовки. Этот тип наконечника особенно удобен там, где требуется быстрое подключение/отключение - например, на пультах управления или в распределительных щитах.

Назначение и область применения

Наконечник вилочный изолированный QUADRO (НВИ 6-8) используется для создания разъёмного соединения между кабелем и оборудованием по принципу «вилка-розетка». Подходит для подключения к клеммам, штыревым разъёмам, реле, автоматическим выключателям и индикаторам. Применяется в низковольтных цепях до 1000 В - в промышленном оборудовании, системах автоматизации, станках, конвейерах, щитах управления и других устройствах, где важна скорость обслуживания и безопасность.

Технические характеристики

• Тип: вилочный наконечник с изоляцией
• Сечение кабеля: 2,5–6 мм2 - подходит для многожильных и одножильных медных проводов
• Диаметр отверстия: 8 мм - соответствует стандартному шагу контактов вилочных разъёмов
• Материал контакта: латунь с лужёным покрытием - улучшает проводимость и защищает от окисления
• Изоляция: ПВХ, цвет - жёлтый - обеспечивает визуальное отличие и механическую защиту
• Метод монтажа: опрессовка - требует специальных клещей, не допускает пайки
• Фланец: изолированный - предотвращает случайное замыкание на корпус оборудования
• Стандарт: соответствие ГОСТ / IEC подтверждено

Совместимость и монтаж

Наконечник QUADRO (НВИ 6-8) совместим с любыми разъёмами, имеющими гнездо диаметром 8 мм и подходящим под сечение 2,5–6 мм2. Для установки необходимо использовать пресс-клещи с матрицей для вилочных наконечников - правильная опрессовка гарантирует герметичность и долгий срок службы. Не применяйте паяльник: нагрев повредит изоляцию ПВХ и снижает прочность соединения. Убедитесь, что жила полностью вошла в трубку наконечника перед обжимом - недостаточное погружение вызывает перегрев.

Безопасность и стандарты

Изолированный фланец исключает риск прикосновения к токоведущим частям при сборке. Жёлтый цвет изоляции соответствует общепринятой цветовой маркировке для сигнальных цепей. Соответствие стандартам обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний. Лужёное покрытие препятствует образованию оксидов, сохраняя низкое переходное сопротивление даже после длительной эксплуатации.

Преимущества

• Удобство быстрой замены - достаточно просто вынуть вилку из гнезда
• Защита от поражения током благодаря изолирующему фланцу
• Высокая механическая прочность латуни и плотная опрессовка
• Устойчивость к коррозии благодаря лужению
• Чёткая цветовая маркировка - жёлтый цвет легко узнаваем в сложных коммутационных схемах

Ограничения применения

• Не предназначена для высоких токов выше 40 А - проверьте нагрузку на вашей цепи
• Не рекомендовано использование в условиях постоянного воздействия масла, растворителей или открытого пламени - ПВХ теряет прочность при температуре свыше +80 C
• Не подходит для алюминиевых жил - материал рассчитан только на медь
• Запрещён повторный монтаж - после демонтажа опрессовка деформируется, восстановить герметичность невозможно

Примеры использования

• Подключение кнопок старта/стоп на пульте управления станком
• Разъёмное подключение индикационных световых сигналов в распределительном щите
• Обслуживание реле времени или КА в автоматических линиях
• Подключение датчиков положения с возможностью быстрой замены

Практические советы

• Перед опрессовкой удалите изоляцию с жилы точно на длину трубки наконечника - лишняя изоляция внутри не допускается
• Выбирайте клещи с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - повреждает жилу
• Проверяйте качество обжима: после монтажа попробуйте потянуть провод - он не должен выскальзывать
• Храните наконечники в сухом месте - хотя они защищены, длительное воздействие влаги может повлиять на лужёное покрытие
• Этот наконечник QUADRO (НВИ 6-8) часто используется в комплектах с аналогичными разъёмами того же бренда - для унификации системы лучше применять всю цепочку из одной серии
