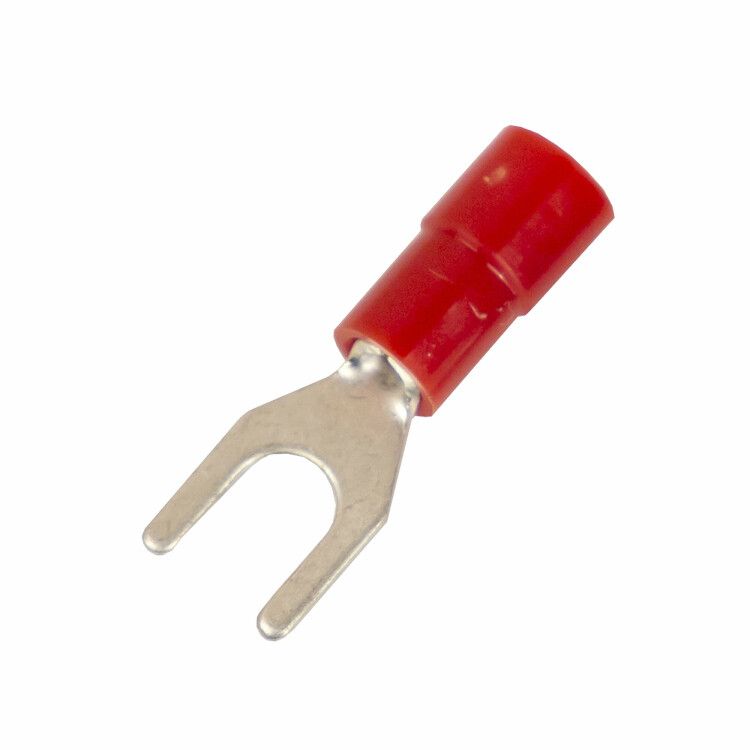

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 0.25-1.5кв.мм М3 d3.2мм (НВИ) (уп.100шт) DKC 2A13P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид (ПА), легкий ввод жилы, 0,25-1,5 кв.мм, М3 (диаметр 3,2 мм) (НВИ) от DKC предназначен для надёжного и быстрого соединения медных проводов сечением 0,5–1,5 мм2 с болтовыми клеммами М3. Артикул 2a13p-ee-pa входит в серию Quadro и сочетает удобство монтажа с высокой механической и электроизоляционной прочностью.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многопроволочных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым клеммам, клеммным колодкам, автоматическим выключателям, реле и другим устройствам с метрической резьбой М3. Применяется в панелях управления, станках, системах автоматизации, конвейерах и других устройствах, где требуется частая замена или обслуживание соединений.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение провода: 0,5–1,5 мм2 (соответствует AWG 16)
• Диаметр отверстия: 3,2 мм (для болта М3)
• Номинальный ток: 19 А
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка специальным инструментом
• Изоляция: полностью закрывает контактную часть и фланец
• Стандарт: соответствует DIN
• Конструкция: проклеенный фланец, уплотнённый раструб EasyEnter

Совместимость и монтаж

Наконечник совместим с любыми болтами и клеммами стандарта M3. Для установки используйте пресс-клещи с матрицей, подходящей для сечения 0,5–1,5 мм2. Обжим должен быть равномерным - не допускается перекос или недостаточное давление. Убедитесь, что изоляция провода не попала в зону обжима. Гильза с внутренними зазубринами гарантирует надёжный контакт даже при слегка расслоившихся жилах. Фланец не требует дополнительной изоляции - он уже защищён полиамидом.

Безопасность и стандарты

Изделие соответствует требованиям DIN и выполнено в соответствии с нормами безопасности для электромонтажа. Полиамидная изоляция выдерживает температуры от -40C до +105C, не горит и не распространяет пламя. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и продлевает срок службы. Наконечник рекомендован для использования в защищённых условиях - внутри щитов, корпусов, на объектах без воздействия открытых осадков и прямого UV-облучения.

Преимущества

• Раструб EasyEnter позволяет легко ввести многопроволочные жилы без повреждения проводника - особенно важно при работе с мягкими или тонкими проводами
• Изолированный фланец исключает риск случайного замыкания на корпус или соседние элементы
• Проклеенная изоляция герметично фиксируется на проводе, не сползает при вибрации
• Лужёная медь устойчива к коррозии, сохраняет хорошую проводимость даже в условиях повышенной влажности
• Серый цвет изоляции упрощает визуальную идентификацию типа наконечника при сборке

Ограничения применения

• Не применяется для алюминиевых проводов - только для медных жил
• Не предназначен для внешней установки или мест с постоянным воздействием воды, масла, химических сред
• Запрещается использовать с болтами большего диаметра - отверстие 3,2 мм точно под М3; применение более крупных метизов вызовет плохой контакт и нагрев
• Не подлежит повторному использованию после демонтажа - обжим не восстанавливается

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в распределительном щите
• Соединение проводов питания с клеммами терморегулятора или контроллера двигателя
• Установка в клеммных блоках станков ЧПУ, где требуется частая замена проводов
• Монтаж сигнальных цепей в пультах управления с ограниченным пространством

Практические советы

• Перед обжимом проверьте соответствие сечения провода - использование провода меньше 0,5 мм2 может привести к слабому контакту, больше 1,5 мм2 - к деформации гильзы
• Обязательно используйте инструмент с регулировкой усилия - некачественный обжим снижает долговечность соединения
• При работе с многопроволочными жилами слегка скрутите концы перед введением в раструб - так проще добиться плотного заполнения гильзы
• Проверяйте качество обжима: после монтажа потяните за провод - если он не выскальзывает, а изоляция не треснула, соединение надёжно
• Для серийного монтажа выбирайте наконечники одной партии - цвет и точность размеров могут немного отличаться между партиями
