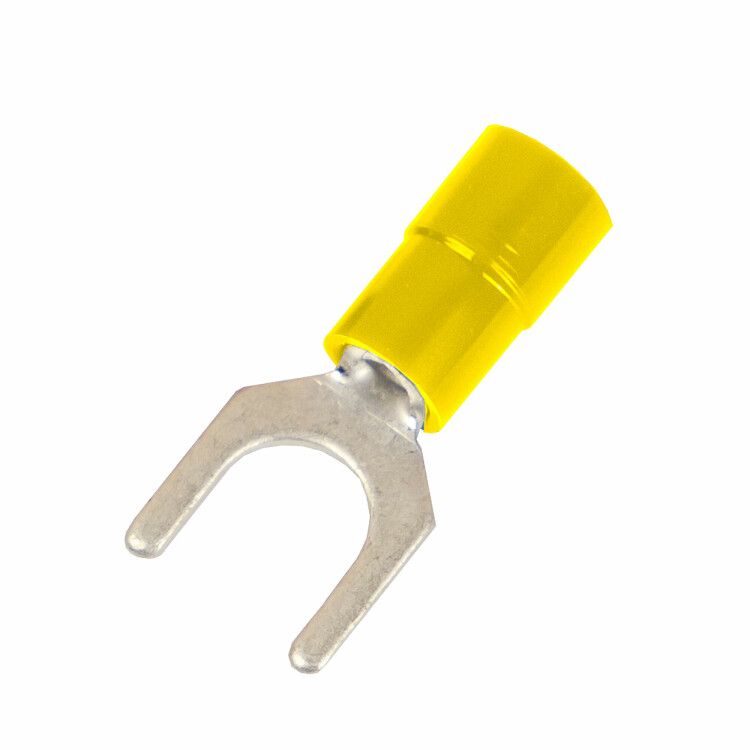

Наконечник вилочный с изолир.фланцем ПА легкий ввод жилы 2.5-6кв.мм М4 d4.3мм (НВИ) (уп.100шт) DKC 2C14P-EE-PA ДКС

Наконечник вилочный с изолированным фланцем полиамид НВИ от DKC (арт. 2c14p-ee-pa) предназначен для надежного оконцевания медных жил сечением 4–6 мм2 в электрических соединениях переменного и постоянного тока. Его уникальная конструкция с EasyEnter-раструбом и изолированным фланцем упрощает монтаж и повышает безопасность при работе под напряжением.

Назначение и область применения

Этот наконечник используется для создания быстроразъемных соединений между проводом и болтовым зажимом с метрической резьбой М4. Подходит для установки на силовые клеммы, распределительные щиты, устройства управления, частотные преобразователи и другие оборудование с требованием к надежному и легко обслуживаемому контакту. Применяется в промышленной автоматике, станках, конвейерах, системах освещения и энергоэффективных установках.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Сечение жилы: 4–6 мм2 (соответствует AWG 10)
• Диаметр отверстия: 4,3 мм (под болт М4)
• Материал контакта: медь М1, луженая поверхность
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Номинальный ток: 48 А
• Максимальное напряжение: до 600 В
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Длина контактной части: 4,3 мм
• Фланец: изолированный, проклеенный

Совместимость и монтаж

Наконечник совместим с любыми болтами и шпильками диаметром 4 мм (1/8 дюйма). Для монтажа требуется пресс-клещи с матрицей для вилочных наконечников сечением 4–6 мм2. Перед опрессовкой необходимо удалить изоляцию жилы на длину, равную глубине гильзы - не более 12 мм. Универсальная форма позволяет работать как с однопроволочными, так и с многопроволочными жилами. Особенность конструкции - внутренние зазубрины на гильзе, которые обеспечивают механическую фиксацию даже при слабом обжиме.

Безопасность и стандарты

Изоляционный фланец предотвращает случайное замыкание на корпус оборудования и снижает риск поражения током при обслуживании под напряжением. Соответствие стандарту DIN гарантирует соответствие европейским требованиям к прочности, герметичности и термостойкости. Полиамидная изоляция выдерживает температуры от -40C до +105C. Луженое покрытие защищает от окисления в условиях повышенной влажности и агрессивной среды.

Преимущества

• Облегченный ввод жилы благодаря раструбу EasyEnter - исключает повреждение проводников при заправке
• Изолированный фланец снижает риск пробоя и короткого замыкания
• Проклеенная изоляция предотвращает попадание влаги и пыли внутрь соединения
• Луженая медь обеспечивает долгий срок службы и стабильный контакт
• Подходит для лакированной изоляции - можно использовать с эмальпроводами без подготовки
• Зазубрины внутри гильзы усиливают механическую связь при обжиме

Ограничения применения

Не применяется для алюминиевых жил - материал рассчитан только на медь. Не рекомендован для высоких динамических нагрузок или вибраций без дополнительной фиксации провода. Не следует использовать в условиях постоянного погружения в жидкость - хотя изоляция IP67-подобна, сертификация по степени защиты не указана. Также не подходит для соединений с резьбой больше М4 - диаметр отверстия ограничен 4,3 мм.

Примеры использования

• Подключение двигателя к частотному преобразователю через клеммную колодку
• Соединение входного кабеля питания в распределительном щите
• Присоединение датчиков и исполнительных механизмов на станках с ЧПУ
• Монтаж заземляющих проводников в промышленных пультах управления

Практические советы

• Выбирайте пресс-клещи с точным регулированием давления - пережим деформирует гильзу, недожим снижает надежность контакта
• Перед опрессовкой проверьте, что жила полностью вошла в гильзу - край изоляции должен находиться у основания фланца
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние изоляции каждые 6–12 месяцев
• Для удобства сборки используйте наконечники одного цвета (серый) в одной цепи - это упрощает диагностику
• Помните: этот наконечник - часть системы DKC Quadro; он совместим с другими элементами этой серии для унифицированного монтажа
