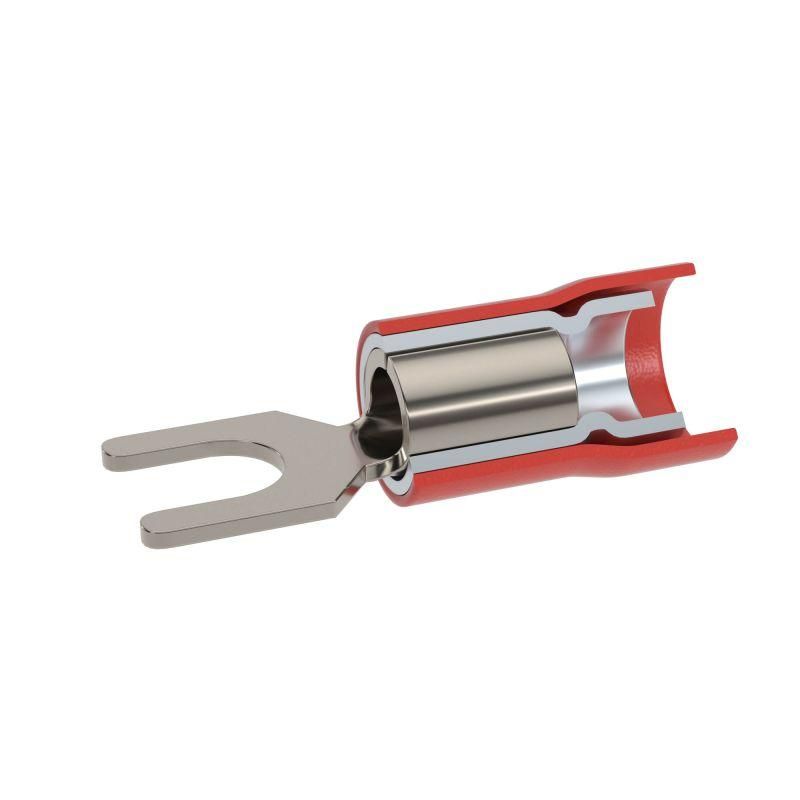

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М4 (д.4,3 мм) (НВИ) | 2A14P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М4 (д.4,3 мм) (НВИ) от DKC предназначен для надёжного соединения проводов в электрических цепях до 600 В. Благодаря лужению, двойной гильзе и прочной изоляции НВИ подходит для ответственных применений - от промышленного оборудования до систем с вибрацией.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М4 (д.4,3 мм) (НВИ) используется для оконцевания многопроволочных медных жил сечением 0,5–1,5 мм2. Применяется там, где требуется безопасное, устойчивое к вибрации и защищённое от случайного касания соединение. Подходит для установки в клеммниках, распределительных щитах, пультах управления, станках, конвейерах и других устройствах с переменным или постоянным током до 600 В.

Технические характеристики

• Сечение провода: 0,5 – 1,5 мм2 (соответствует AWG 16)
• Диаметр отверстия: 4,3 мм (подходит для болтов/шпилек M4)
• Размер метрической резьбы: M4 (эквивалент 1/8 дюйма)
• Максимальный рабочий ток: 19 А
• Материал контакта: медь марки М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, цвет - серый
• Температурный режим изоляции: до +85 C
• Класс горючести: V0 (UL 94)
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: соответствует DIN
• Гильза: двойная, с радиальными насечками внутри
• Изоляция: проклеенная, с фланцем

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М4 (д.4,3 мм) (НВИ) совместим с любыми клеммами, имеющими отверстие Ø4,3 мм и резьбу M4. Для монтажа используйте пресс-клещи с матрицей, подходящей под сечение 0,5–1,5 мм2. Убедитесь, что жила полностью вошла в гильзу - опрессовка должна равномерно деформировать обе стенки двойной гильзы. Изолированный фланец предотвращает замыкание на корпус, поэтому не требует дополнительной изоляции после установки.

Безопасность и стандарты

Изоляция НВИ изготовлена из самозатухающего ПВХ с классом горючести V0 по UL 94 - материал не распространяет пламя. Лужёная медь исключает коррозию и гальваническую реакцию при контакте с другими металлами. Соответствие стандарту DIN гарантирует точность геометрии и механическую совместимость с европейскими компонентами. Проклеенный фланец дополнительно снижает риск отслоения изоляции при нагрузке.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает передачу тока, особенно при вибрациях
• Радиальные насечки внутри гильзы обеспечивают плотную фиксацию жилы даже при слабой опрессовке
• Изолированный фланец защищает от случайного прикосновения к токоведущим частям
• Лужение предотвращает окисление и продлевает срок службы соединения
• Серый цвет изоляции позволяет легко отличить от других типов наконечников
• Подходит для жил с лаковой изоляцией - не требует предварительного удаления покрытия

Ограничения применения

• Не предназначены для однопроволочных (моножильных) проводов - возможен перегрев и плохой контакт
• Работают только с медными жилами; алюминиевые жилы не рекомендуются
• Максимальная температура окружающей среды - +85 C; выше этого значения изоляция теряет прочность
• Не использовать в условиях постоянного погружения в воду - IP-класс не указан, хотя ПВХ устойчив к влаге
• Запрещено использование с болтами большего диаметра - может возникнуть люфт и нагрев

Примеры использования

• Подключение двигателей и реле в автоматических линиях
• Соединение проводов в щитах управления на заводах
• Электрооборудование в сейсмически активных регионах благодаря виброустойчивости
• Установка в бытовых и коммерческих приборах с высокой степенью защиты
• Аппараты, работающие в условиях запылённости - изоляция защищает от попадания пыли

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы - слишком тонкая жила может выпасть, слишком толстая - повредить гильзу
• Используйте только инструмент с правильной матрицей: для 0,5–1,5 мм2 нужна маркировка “0.5–1.5” или “AWG 16”
• Проверяйте качество опрессовки: гильза должна быть плотно сплющена, без трещин и зазоров
• При сборке щита учитывайте, что фланец занимает место - не допускайте сближение соседних наконечников
• Храните в сухом месте: хотя ПВХ устойчив к влаге, длительное воздействие влаги может снизить адгезию клеевого слоя
• Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М4 (д.4,3 мм) (НВИ) от DKC - один из немногих вариантов, где изоляция и фланец работают как единая система безопасности
