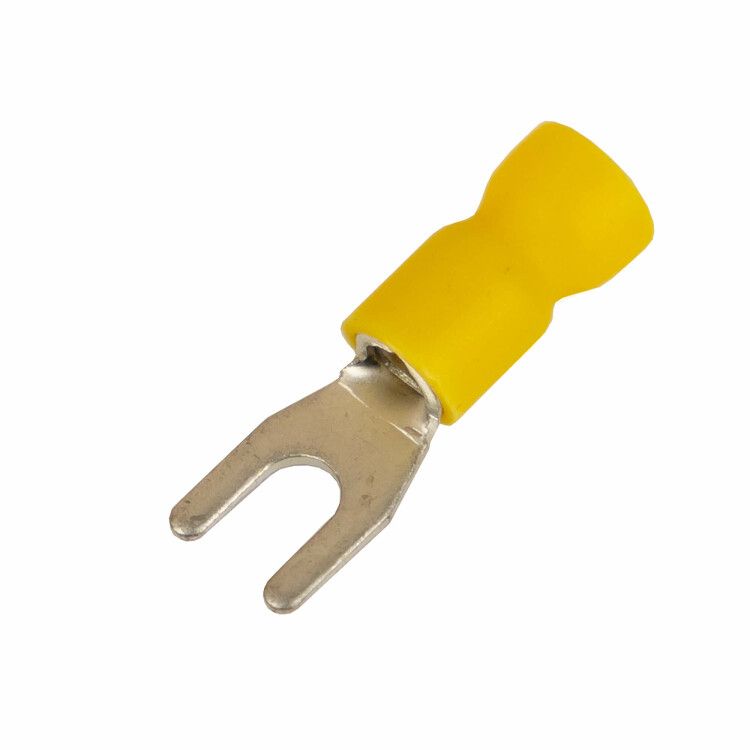

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М4 (д.4,3 мм) (НВИ) | 2C14P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М4 (д.4,3 мм) (НВИ) от DKC предназначен для надёжного соединения многожильных проводов в электрических цепях до 600 В. Благодаря лужению, двойной гильзе и прочной изоляции НВИ обеспечивает устойчивую работу даже в условиях вибраций и перепадов температур. Артикул 2c14p-ds-pvc входит в серию Quadro.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М4 (д.4,3 мм) (НВИ) используется для оконцевания медных и алюминиевых многопроволочных жил в системах управления, силовых цепях и распределительных щитах. Подходит для постоянного и переменного тока до 600 В. Применяется там, где важна механическая устойчивость и безопасность соединения - на станках, конвейерах, в панелях автоматизации, в зонах с вибрацией и повышенной сейсмической активностью.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (соответствует AWG 10)
• Диаметр отверстия: 4,3 мм (подходит для болтов/шпилек M4)
• Размер метрической резьбы: M4 (эквивалент 1/8 дюйма)
• Материал контакта: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, цвет - серый
• Номинальный ток: 48 А
• Температурный предел изоляции: до +85 C
• Класс горючести: V0 (UL 94)
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: соответствует DIN
• Гильза: двойная, с радиальными насечками внутри
• Изоляция: проклеенная, с фланцем
• Подходит для лакированной изоляции жил: да

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М4 (д.4,3 мм) (НВИ) совместим с клеммами, имеющими отверстие Ø4,3 мм и резьбу M4. Для установки требуется пресс-клещи с матрицей, подходящей под сечение 4–6 мм2. Убедитесь, что жила полностью вошла в гильзу - после опрессовки изоляция должна плотно прилегать к проводу, а металлическая часть - не выпирать. Фланец из ПВХ не требует дополнительной изоляции при монтаже в щитах. Не используйте плоскогубцы - это снижает надёжность соединения.

Безопасность и стандарты

Изоляция НВИ соответствует классу горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Лужение предотвращает коррозию и образование гальванической пары при контакте с другими металлами. Соответствие стандарту DIN гарантирует точность геометрии и совместимость с европейскими клеммами. Проклеенный фланец дополнительно защищает от случайного касания токоведущих частей.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает передачу тока, снижает риск нагрева
• Радиальные насечки внутри гильзы обеспечивают надёжную фиксацию жилы при опрессовке
• Лужёная медь устойчива к окислению, продлевает срок службы соединения
• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте
• Серый цвет изоляции позволяет легко отличить этот тип от других, ускоряя обслуживание
• Устойчив к вибрациям - рекомендован для оборудования в сейсмически активных регионах

Ограничения применения

Не применяйте НВИ для однопроволочных жил - они не будут надёжно закреплены в гильзе. Температура окружающей среды не должна превышать +85 C - выше этого значения изоляция начинает деформироваться. Не использовать в местах с постоянным воздействием масел, бензина или растворителей - ПВХ не устойчив к органическим веществам. Не допускается использование с клеммами большего диаметра - возможен люфт и потеря контакта.

Примеры использования

• Подключение двигателей к частотному преобразователю
• Соединение проводов в распределительном щите станка с ЧПУ
• Запитка датчиков и исполнительных механизмов на конвейере
• Электрооборудование в пищевой промышленности - благодаря герметичности и легкости очистки
• Аппараты в сейсмических зонах - например, в горнодобывающих предприятиях или на железных дорогах

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - слишком длинная жила может выйти из контакта
• Выбирайте пресс с матрицей, указанной для сечения 4–6 мм2; проверьте качество опрессовки - гильза должна быть равномерно сплющена без трещин
• Если жила покрыта лаком - НВИ подходит без предварительной зачистки лакового слоя
• При сборке щита следите, чтобы фланец не задевал соседние элементы - он не является токоведущим, но может вызвать замыкание при плохой компоновке
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может снизить её долговечность
