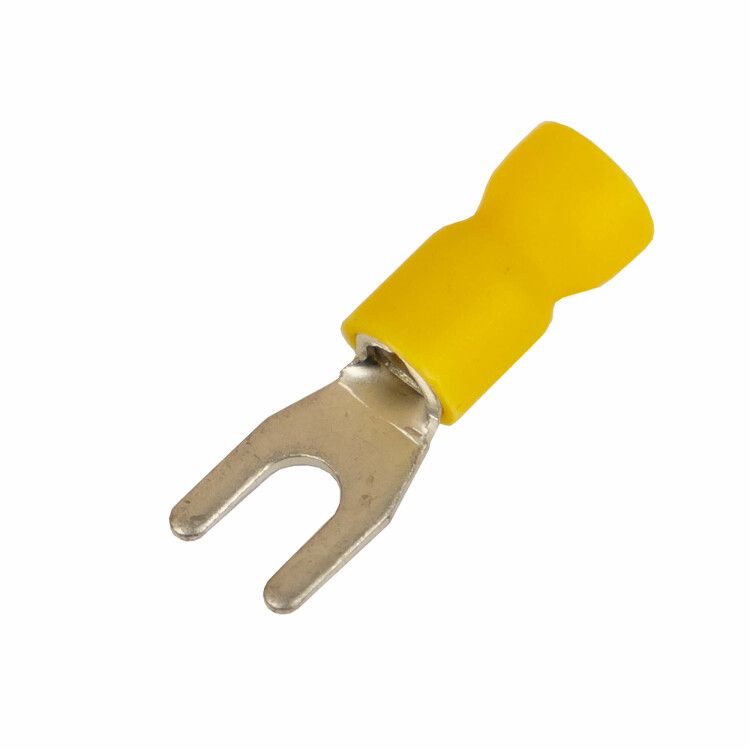

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М5 (д.5,3 мм) (НВИ) | 2C15P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М5 (д.5,3 мм) (НВИ) от DKC предназначен для надёжного соединения многожильных проводов в электрических цепях до 600 В. Благодаря лужению, двойной гильзе и прочной изоляции НВИ обеспечивает устойчивую работу даже в условиях вибраций и перепадов температур.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М5 (д.5,3 мм) (НВИ) используется для оконцевания медных и алюминиевых многопроволочных жил в системах управления, силовых цепях и распределительных щитах. Подходит для постоянного и переменного тока. Применяется там, где важна механическая устойчивость соединения - на станках, конвейерах, в электрооборудовании с частыми нагрузками и в регионах с высокой сейсмичностью.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с проводами 10 AWG)
• Диаметр отверстия: 5,3 мм (соответствует метрической резьбе M5)
• Максимальный рабочий ток: 48 А
• Материал контакта: медь марки М1 с луженым покрытием
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Температурный предел изоляции: до +85 C
• Форма контактной части: вилочная
• Способ монтажа: опрессовка
• Изоляция: проклеенная, с фланцем
• Цвет изоляции: серый
• Стандарт: соответствует DIN

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М5 (д.5,3 мм) (НВИ) совместим с болтами и шпильками диаметром 5,3 мм (3/16 дюйма). Для установки требуется специальный пресс-клещи с матрицей под сечение 4–6 мм2. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточное давление снижает надёжность контакта. Изолированный фланец позволяет монтировать наконечник без демонтажа клеммы, что экономит время при обслуживании.

Безопасность и стандарты

• Соответствует требованиям стандарта DIN
• Изоляция соответствует классу горючести V0 по UL 94 - самозатухающая
• Лужение предотвращает окисление и образование гальванической пары между медью и другими металлами
• Защита от внешних воздействий: допущено использование в защищённых соединениях

Преимущества

• Двойная гильза увеличивает площадь контакта и снижает риск нагрева при больших токах
• Проклеенная изоляция герметично закрывает место опрессовки, препятствуя попаданию влаги и пыли
• Радиальные насечки внутри гильзы обеспечивают плотную фиксацию провода, даже при вибрациях
• Серый цвет изоляции улучшает визуальное различение в сложных сборках
• Лужёная поверхность контакта легко принимает клемму, не требует дополнительной смазки

Ограничения применения

• Не предназначается для однопроволочных жил - возможен разрыв проводника при опрессовке
• Работает только при температуре окружающей среды до +85 C; выше - риск деформации изоляции
• Не рекомендуется использовать в открытых наружных установках без дополнительной защиты от УФ и осадков
• Не совместим с клеммами меньшего диаметра - отверстие 5,3 мм требует точного соответствия

Примеры использования

• Подключение двигателей на производственных линиях
• Соединение кабелей питания в распределительных щитах заводских зданий
• Электрооборудование в сейсмически активных районах - благодаря виброустойчивости двойной гильзы
• Аппараты автоматизации с частыми циклами включения/выключения

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 4–6 мм2, не меньше и не больше
• Обязательно используйте клещи с правильным профилем матрицы - некорректный инструмент повредит гильзу
• Проверяйте качество опрессовки: после монтажа легче потянуть провод - он не должен выскальзывать
• При замене старого наконечника - удалите остатки изоляции и грязи с клеммы перед установкой НВИ
• Для удобства хранения и подбора - сохраняйте наконечники в контейнере с маркировкой по сечению и типу резьбы
