Нейлоновые герметичные кабельные вводы с метрической резьбой M-20 - 80045 КВТ

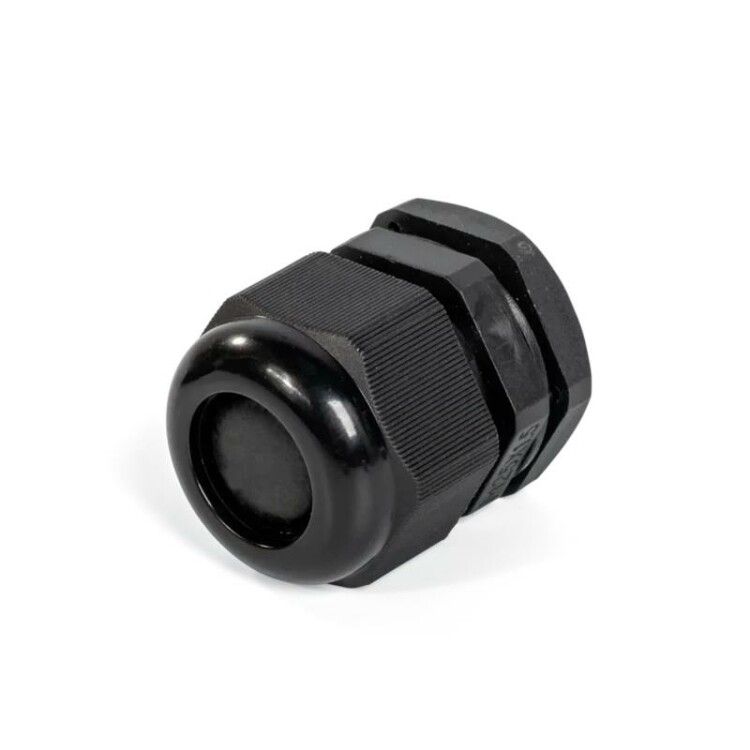

Ввод кабельный M20 (диаметр 6–12 мм) от Fortisflex и КВТ — надёжный элемент для герметичного прохода кабелей через стенки электрошкафов, распределительных устройств и оборудования, работающего в сложных условиях. Артикул 80045 обеспечивает защиту IP68, совместим с кабелями диаметром 6–12 мм и рассчитан на температурный диапазон от –40 °C до +100 °C.

Назначение и область применения

Ввод кабельный M20 (диаметр 6–12 мм) предназначен для герметичного вывода силовых и сигнальных кабелей через стенки металлических или пластиковых корпусов. Подходит для использования внутри помещений и на открытом воздухе — особенно там, где важна защита от пыли, воды, химических веществ и перепадов температур. Часто применяется в промышленном оборудовании: станках, конвейерах, насосных станциях, системах автоматизации, наружных щитах управления и энергообъектах.

Технические характеристики

• Номинальная резьба: M12 (по EN 60423), шаг 1,5 мм
• Диаметр кабеля: 6–12 мм (поддерживает круглые и плоские кабели)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, устойчив к УФ-излучению
• Материал уплотнения: неопрен — эластичный, устойчив к маслам, бензину, дизтопливу и агрессивным средам
• Температура эксплуатации: –40 °C … +100 °C (кратковременно до +120 °C)
• Длина резьбы: 15 мм
• Размер шестигранника: 26,2 мм — удобно затягивать ключом
• Контргайка: есть — фиксирует положение ввода после монтажа
• Зона уплотнения: многослойная — обеспечивает плотную посадку на кабели различного диаметра
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Содержание галогенов: да — соответствует требованиям к материалам без галогенов в некоторых стандартах безопасности
• Исполнение: прямолинейное — без поворота
• Разъемный сальник: да — позволяет менять кабель без демонтажа всего устройства
• Защитная мембрана: есть — препятствует проникновению пыли внутрь корпуса даже при отсутствии кабеля

Совместимость и монтаж

Ввод кабельный M20 (диаметр 6–12 мм) устанавливается в подготовленное отверстие диаметром 19–20 мм. Для сверления используется гидравлический пресс с матрицами НМПО-MG (например, ПГПО-60, ПГРО-60А). После проделывания отверстия ввод вставляется в корпус, фиксируется контргайкой и затягивается ключом на 26,2 мм. Особенность конструкции — стопорные засечки на гайке предотвращают её самоотвинчивание под воздействием вибраций. Разъемная конструкция позволяет заменить кабель без полного демонтажа ввода — достаточно ослабить гайку, вытянуть старый кабель и вставить новый.

Безопасность и стандарты

Ввод кабельный M20 (диаметр 6–12 мм) соответствует стандарту EN 60423 для метрических кабельных вводов. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (1×10¹² Ом·см) обеспечивают безопасную работу в высоковольтных системах. Материал корпуса — самозатухающий, что снижает риск распространения горения. Применение неопрена и полиамида гарантирует долгую службу даже при контакте с маслами и топливом.

Преимущества

• Высокая степень защиты IP68 — идеально для влажных, пыльных и уличных условий
• Поддержка плоских кабелей — расширяет возможности монтажа
• Многослойное уплотнение — работает с кабелями любого диаметра в заданном диапазоне
• Контргайка со стопорными засечками — исключает случайное ослабление
• Устойчивость к УФ-излучению — не трескается и не теряет цвет на солнце
• Разъемная конструкция — экономит время при обслуживании
• Защитная мембрана — сохраняет герметичность даже при отсутствии кабеля

Ограничения применения

Ввод кабельный M20 (диаметр 6–12 мм) не предназначен для кабелей меньшего диаметра — менее 6 мм. При использовании слишком тонкого кабеля уплотнение будет недостаточно плотным, что нарушит защиту IP68. Также не следует применять в местах постоянного механического давления на кабель — например, при жёстком изгибе или частых перемещениях. Хотя материал устойчив к маслам, он не рекомендован для работы с растворителями на основе ароматических углеводородов (например, бензол, толуол). Отсутствие антикоррозийного покрытия требует осторожного монтажа на сильно окисленных поверхностях — лучше использовать переходники или изолирующие прокладки.

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводе
• Герметизация кабелей в наружных распределительных пунктах (РП) и освещении
• Подключение датчиков и исполнительных механизмов в пищевой и химической промышленности
• Монтаж в судовой и морской аппаратуре — благодаря защите от влаги и солёного тумана
• Интеграция в оборудование с частыми циклами мойки (CIP/SIP)

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля — он должен находиться в пределах 6–12 мм. Для кабелей близких к границам (6 мм или 12 мм) используйте вводы с регулируемым уплотнением.
• При работе с плоскими кабелями ориентируйте широкую сторону параллельно резьбе — так уплотнение распределяется равномернее.
• Для точного сверления отверстия используйте прессы ПГПО-60 или ПГРО-60А с матрицами НМПО-MG — это гарантирует правильный размер и чистоту краёв.
• Не затягивайте гайку чрезмерно — это может деформировать уплотнение и нарушить герметичность. Достаточно усилия, чтобы убедиться, что кабель не выскальзывает.
• Если ввод устанавливается в алюминиевый или стальной корпус, убедитесь, что края отверстия не имеют заусенцев — они могут повредить уплотнительное кольцо.
• При длительной эксплуатации при +100 °C периодически проверяйте состояние уплотнения — неопрен может терять эластичность.
