Независимый расцепитель 400В АС к ВА-99М 63 EKF Basic | mccb99m-a-019

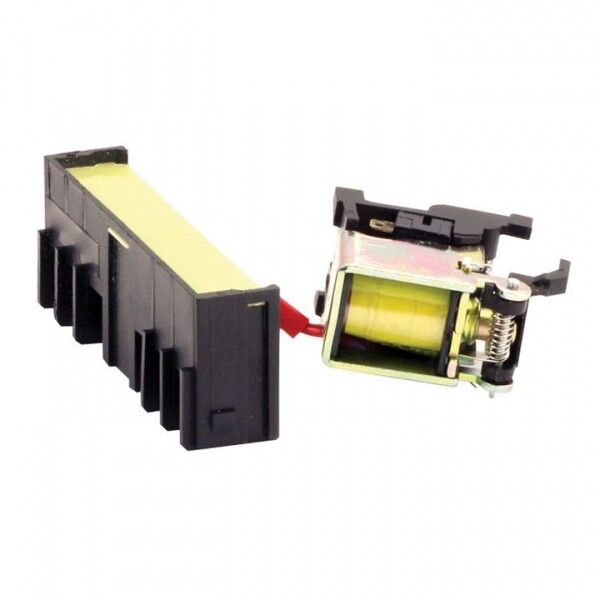

Независимый расцепитель 400В АС к ВА-99М 63 от EKF - устройство для удалённого отключения автоматического выключателя ВА-99М 63 при подаче напряжения на его катушку. Артикул mccb99m-a-019 предназначен для установки в модульные выключатели серии PROxima, обеспечивая управление цепью издалека без механического воздействия.

Назначение и область применения

Независимый расцепитель 400В АС к ВА-99М 63 используется для дистанционного отключения автоматического выключателя при подаче напряжения на его катушку. Он не реагирует на ток нагрузки - лишь выполняет команду управления. Применяется в системах автоматизации, где требуется отключение оборудования по сигналу от внешнего контроллера, кнопки, датчика или системы безопасности.

Подходит для установки в промышленные щиты: станки, конвейеры, насосные группы, системы вентиляции, где важно быстрое и надёжное отключение по внешнему сигналу.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение питания: 400 В
• Тип устройства: независимый расцепитель
• Способ монтажа: на монтажную плату внутри корпуса выключателя
• Тип подключения: плоский штекерный разъём
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность, но без конденсации
• Совместимость: только с автоматическими выключателями серии ВА-99М EKF Basic
• Контакты: нет ни нормально замкнутых, ни переключающих - функция только отключения, без сигнализации
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Независимый расцепитель 400В АС к ВА-99М 63 совместим исключительно с автоматическими выключателями ВА-99М EKF Basic. Установка возможна только в модели с номиналом 63 А. Монтаж осуществляется внутрь корпуса выключателя через специальное гнездо на передней стенке.

Процедура:

1. Открутить винты крепления верхней крышки выключателя.
2. Вставить расцепитель в гнездо до щелчка - он фиксируется механически.
3. Подключить провода к плоскому штекерному разъёму - не требуют пайки, достаточно плотного соединения.
4. Аккуратно уложить провода в боковые пазы корпуса, закрепить колодки, выдвинув фальш-накладки.
5. Собрать крышку в обратном порядке.

Не используйте расцепитель вне корпуса ВА-99М - он не имеет собственного корпуса и не рассчитан на самостоятельную установку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2-98), что гарантирует безопасность коммутационных операций и отказоустойчивость в условиях промышленной сети. Степень защиты IP20 позволяет использовать устройство только в сухих помещениях, защищённых от попадания пыли и влаги. Климатическое исполнение УХЛ3 подтверждает работоспособность в холодных и умеренно влажных условиях, но не в открытых щитах или на улице.

Преимущества

• Простая и надёжная механическая связь с выключателем - отключение происходит сразу после подачи напряжения.
• Штекерный разъём исключает необходимость пайки и снижает риск ошибок при подключении.
• Совместимость с сериями PROxima и ВА-99М EKF Basic - единая экосистема для сборки щитов.
• Низкий уровень энергопотребления катушки - не создаёт значительной нагрузки на управляющую цепь.

Ограничения применения

• Не работает при постоянном токе - только переменный ток 400 В AC.
• Не имеет встроенных контактов - нельзя использовать для сигнализации состояния (например, “выключен” или “в работе”).
• Не подлежит установке в другие типы выключателей - даже аналогичные по номиналу, кроме ВА-99М 63.
• IP20 - запрещено применение в сырых, пыльных или наружных условиях без дополнительной защиты.
• Требуется точное соответствие номинала выключателя - 63 А; несовместим с другими номиналами ВА-99М.

Примеры использования

• Автоматическое отключение станка при срабатывании датчика давления или температуры.
• Отключение конвейера по сигналу от системы пожарной безопасности.
• Дистанционное отключение группы освещения из центрального пункта управления.
• Интеграция в систему SCADA для удалённого отключения оборудования при аварии.

Практические советы

• Перед установкой проверьте, что выключатель ВА-99М 63 действительно имеет свободное гнездо - некоторые модели уже укомплектованы.
• При подключении штекера убедитесь, что провода не пережаты и не задевают движущиеся части механизма.
• Не применяйте расцепитель для частого включения/отключения - он не предназначен для частых коммутаций, только для аварийного или планового отключения.
• При использовании в системах с длительной подачей напряжения на катушку - убедитесь, что она не перегревается. Для этого следите за температурой окружающей среды и наличием вентиляции в щите.
• Сохраняйте оригинальные инструкции EKF по сборке ВА-99М - они обязательны для сохранения гарантии.
