Контактор 150А 110В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21942DEK DEKraft APC

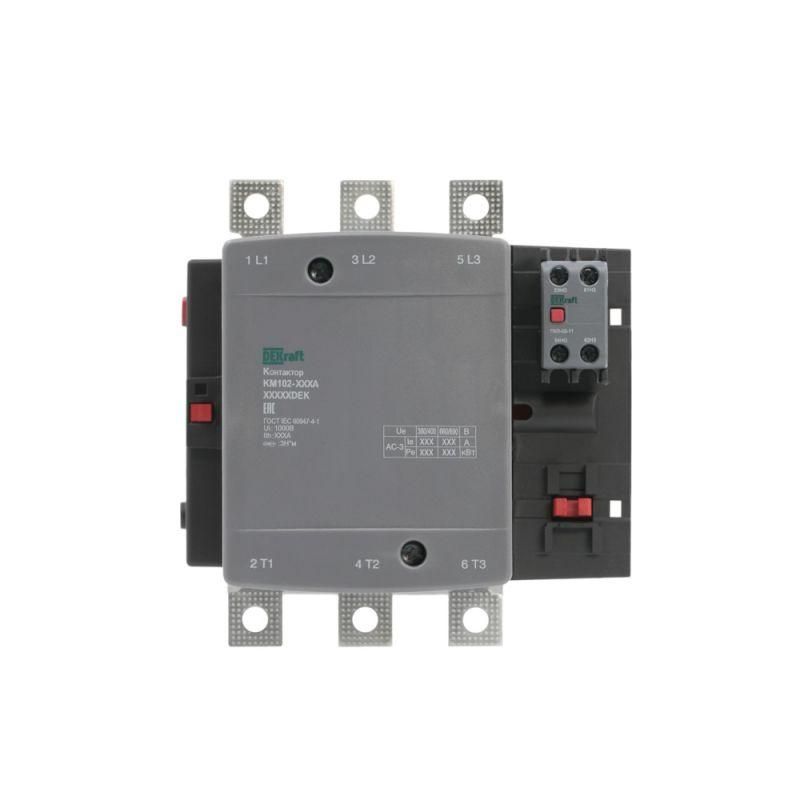

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения нагрузки до 150 А в цепях переменного тока. Подходит для управления двигателями, светильниками и другим оборудованием с питанием до 690 В. Артикул 21942dek обеспечивает совместимость с системами управления на 110 В переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электродвигателей, нагревательных элементов, осветительных сетей и других мощных нагрузок. Применяется в промышленной автоматике: на конвейерах, насосных станциях, компрессорах, вентиляционных системах. Устройство работает в сетях переменного тока с частотой 50–60 Гц и напряжением до 690 В.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 150 А (классы AC3 и AC4)
• Напряжение катушки управления: 110 В переменного тока
• Количество главных контактов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 2 - 1 нормально-открытый (НО) и 1 нормально-замкнутый (НЗ)
• Номинальная коммутируемая мощность: 75 кВт при AC3
• Тип подключения силовых контактов: болтовое соединение
• Монтаж: на DIN-рейку или монтажную плату
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на плоскую поверхность или монтажную плату. Для подключения силовых проводов используются болтовые зажимы - требуется отвертка или гаечный ключ подходящего размера. Управляющая катушка рассчитана на 110 В переменного тока - важно соблюдать соответствие напряжения источника управления. Дополнительные контакты НО и НЗ позволяют использовать сигналы обратной связи в схемах автоматизации без внешних реле.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности для оборудования класса AC3/AC4. Конструкция защищена от случайного прикосновения к токоведущим частям благодаря встроенным крышкам. Защита IP20 предотвращает доступ к контактам пальцами, но не обеспечивает герметичность - не предназначен для работы во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Интегрированные дополнительные контакты (1НО + 1НЗ) снижают необходимость в внешних модулях и упрощают сборку схем управления.
• Высокая коммутационная способность - 150 А при AC3 позволяет работать с двигателями мощностью до 75 кВт без перегрузки.
• Устойчивость к импульсным нагрузкам - оптимизирован для частых включений, характерных для технологического оборудования.
• Стандартная форма корпуса обеспечивает замену аналогов из серий KME, LC1-D, ABB Contactor без переделки монтажа.

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +55 C или ниже −25 C - возможна потеря надёжности контактов.
• Работает только с переменным током - нельзя применять в цепях постоянного тока.
• Не имеет встроенного теплового реле - требует внешней защиты от перегрузки.
• Защита IP20 недостаточна для открытых площадок, сырых помещений или мест с высокой запылённостью - необходимо использование дополнительных кожухов.

Примеры использования

• Управление трёхфазным асинхронным двигателем 55 кВт на конвейере с помощью кнопочной станции 110 В.
• Автоматическое включение группы светодиодных светильников через PLC с использованием сигнала с контакта НО.
• Циклический запуск воздушного компрессора с контролем состояния через сигнал НЗ.

Практические советы

• Проверьте напряжение катушки перед первым включением - неверное напряжение (например, 220 В вместо 110 В) приведёт к выходу устройства из строя.
• При болтовом подключении затягивайте контакты равномерно - переусиливать нельзя, чтобы не повредить пластиковую основу.
• Для длительной службы рекомендуется периодически проверять состояние контактов - особенно после 10 000 циклов включения.
• Если контактор установлен в шкафу, обеспечьте достаточную вентиляцию - перегрев снижает срок службы.
• Артикул 21942dek совпадает с оригиналом DEKraft - можно заменить на аналог без изменения схемы.
