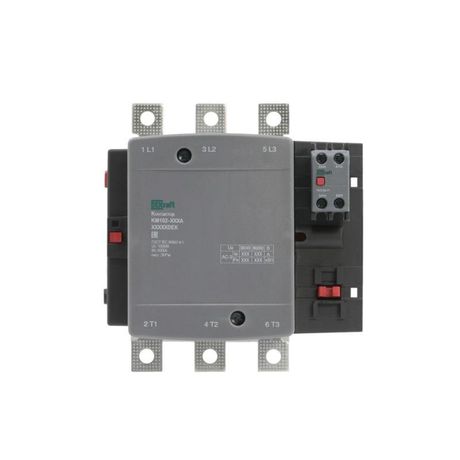

Контактор 150А 380В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21944DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 150 А в цепях переменного тока. Подходит для управления двигателями, светильниками и другим оборудованием в промышленных системах. Артикул 21944dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электрических нагрузок. Он применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление осветительными сетями, работа с нагревательными элементами. Устройство рассчитано на работу в цепях переменного тока до 690 В, соответствует классам коммутационной износостойкости AC3 (двигатели) и AC4 (частые пуски с реверсом).

Технические характеристики

• Номинальный ток: 150 А (при AC3/AC4)
• Напряжение управления: 380–400 В переменного тока
• Коммутируемая мощность: до 75 кВт
• Число главных полюсов: 3 (3P)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип подключения силовых выводов: болтовое (для проводов сечением до 50 мм2)
• Монтаж: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор КМ-102 устанавливается на монтажную плату или DIN-рейку. Для подключения силовых цепей используются болтовые зажимы - требуется гаечный ключ для затяжки. Напряжение управления 380–400 В требует совпадения с источником управления (например, выходом ПЛК или кнопочной станции). Вспомогательные контакты 1НО+1НЗ позволяют передавать сигналы в цепи контроля и блокировки. Не используйте для постоянного тока - контактная система рассчитана только на переменный ток.

Безопасность и стандарты

Контактор КМ-102 имеет защитные крышки, предотвращающие доступ к токоведущим частям и попадание пыли. Соответствует требованиям безопасности для оборудования категории III и степени защиты IP20. Применяется в соответствии с ГОСТ Р МЭК 60947-4-1.

Преимущества

• Высокая надежность при частых включениях - особенно важно для насосов, компрессоров и конвейеров
• Устойчивость к перегрузкам благодаря термической стабильности контактов
• Интегрированные вспомогательные контакты снижают необходимость в дополнительных модулях
• Простая замена - совместим с другими контактами серии КМ-102

Ограничения применения

• Не предназначен для работы с постоянным током - возможна сварка контактов
• Работает только при напряжении управления 380–400 В - нельзя использовать с 220 В без преобразователя
• Не защищён от брызг воды и внешних воздействий - требует установки в закрытом щите
• Максимальная коммутационная способность указана для AC3 - при AC4 (частые пуски) срок службы сокращается

Примеры использования

• Управление асинхронным двигателем 75 кВт на конвейере
• Включение группы LED-светильников через ПЛК
• Автоматический пуск вентилятора в HVAC-системе
• Реверсивный пуск насоса с использованием двух контакторов и сигнала от НЗ-контакта

Практические советы

• Проверьте соответствие сечения кабеля и момента затяжки болтов - недостаточно плотное соединение вызывает перегрев
• При использовании в условиях высокой пыльности - дополнительно убедитесь, что корпус установлен в герметичном шкафу
• Для реверса двигателя используйте два контактора КМ-102 с механической и электрической блокировкой
• При замене старого контактора - проверьте тип контактов: наличие 1НО+1НЗ позволяет сохранить существующую схему управления
• Не забудьте отключить питание перед обслуживанием - даже при отключенном управлении силовые контакты могут находиться под напряжением
