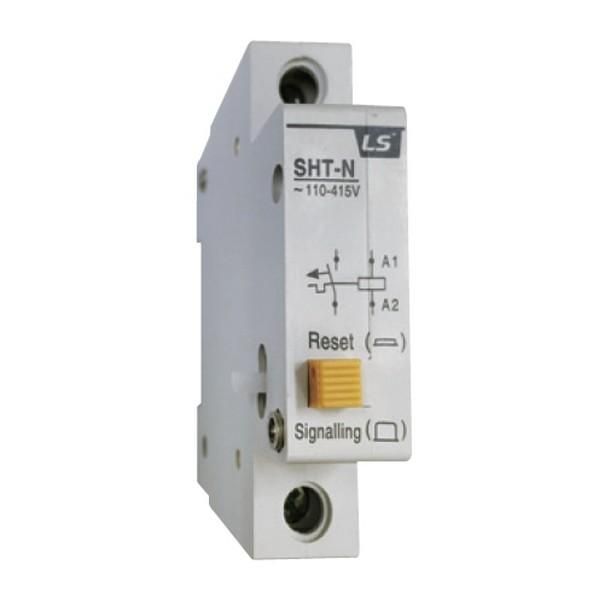

Независимый расцепитель BKN SHT AC 24В - 06150068R0 LSIS

Расцепитель независимый для BKN AC 24В - устройство для удалённого отключения автоматического выключателя BKN при подаче напряжения 24 В переменного тока. Применяется в системах управления и защиты оборудования, где требуется дистанционный сброс. Модель от LS Electric с артикулом 06150068r0 совместима с сериями BKN и обеспечивает надёжное срабатывание в промышленной среде.

Назначение и область применения

Расцепитель независимый для BKN AC 24В используется для дистанционного отключения автоматических выключателей серии BKN. Он активируется внешним сигналом - при подаче напряжения 24 В переменного тока на его катушку - и механически вызывает расцепление автомата. Подходит для систем автоматизации, панелей управления, конвейеров, насосных станций и других объектов, где важно отключить питание без физического доступа к выключателю.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Тип взаимодействия: независимый расцепитель (не зависит от тока нагрузки)
• Совместим с автоматическими выключателями серии BKN
• Максимальная частота срабатывания: до 10 раз в минуту (при соблюдении интервалов между операциями)
• Степень защиты: IP20 (защита от прикосновений и ограниченного попадания пыли)

Совместимость и монтаж

Расцепитель независимый для BKN AC 24В устанавливается на DIN-рейку рядом с автоматическим выключателем BKN. Крепится через защёлки, как стандартный модуль. Электрическое подключение осуществляется к клеммам устройства - провода 0,5–2,5 мм2. Убедитесь, что выключатель BKN имеет соответствующий штатный посадочный механизм для установки расцепителей. Несовместим с другими сериями автоматов (например, SACE, Compact, Masterpact).

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и IEC 60947-5-1. Произведено в соответствии с нормами безопасности для промышленного электрооборудования. Не предназначен для работы во взрывоопасных зонах или в условиях повышенной влажности вне закрытых щитов.

Преимущества

• Высокая надёжность срабатывания при точном соответствии напряжению 24 В AC
• Минимальное энергопотребление - не нагревает корпус при длительной работе
• Легко заменяемый модуль - не требует переподключения всей цепи
• Интеграция с существующими системами управления на базе 24 В AC

Ограничения применения

• Не работает при постоянном токе (DC) - только переменный ток 24 В AC
• Не предназначена для частого срабатывания более 10 раз/мин - возможен перегрев катушки
• Не применяется в открытых помещениях без защиты от пыли и влаги из-за степени IP20
• Не поддерживает функцию самоблокировки - после срабатывания необходимо вручную перевести выключатель BKN в положение «ON»

Примеры использования

• Автоматическое отключение конвейера при сработавшем датчике перегрузки
• Экстренное отключение станка по команде с пульта управления
• Интеграция в системы противопожарной защиты - отключение питания при сигнале тревоги
• Удалённое отключение группы автоматов в распределительном щите по таймеру или PLC

Практические советы

• Перед установкой проверьте соответствие модели BKN - расцепитель 06150068r0 подходит только к версиям BKN с фланцем для монтажа расцепителей
• Подключайте провода плотно - слабый контакт может вызвать ложное срабатывание или отказ
• Избегайте параллельного подключения нескольких расцепителей к одному источнику 24 В AC - суммарный ток может превысить допустимую мощность источника
• При использовании с PLC учитывайте время реакции: задержка в 50–100 мс типична для срабатывания
• Заменяйте расцепитель только при потере герметичности контактов или при постоянных отказах - он не требует обслуживания
