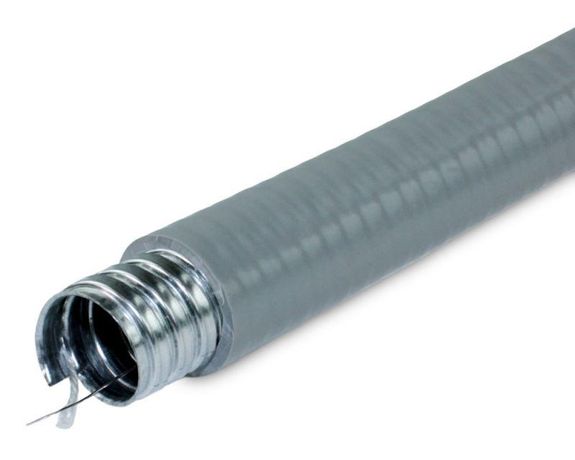

НГ толстостенный 20 с протяжкой сер (уп.50м) ГОФРОМАТИК zeta42852 Металлорукав в ПВХ изоляции МПГ ЗЭТА

Металлорукав в ПВХ изоляции МПГ НГ толстостенный 20 (50 м/уп.) серый с протяжкой - это защищённая гибкая система для прокладки кабелей в условиях высоких механических нагрузок и агрессивной среды. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот продукт как надёжное решение для промышленного и строительного монтажа. Артикул zeta42852 соответствует требованиям ГОСТ Р 50571.5.52-2011.

Назначение и область применения

Металлорукав в ПВХ изоляции МПГ НГ толстостенный 20 (50 м/уп.) серый с протяжкой используется для защиты кабелей от повреждений при прокладке в сложных условиях: на открытом воздухе, внутри стен, в бетоне, под полом или в пустотах. Подходит для силовых, управляющих и информационных сетей. Применяется на заводах, в цехах, на объектах ЖКХ, в энергетике и транспорте.

Технические характеристики

• Тип изделия: металлорукав с толстой стенкой
• Наружный диаметр: 25,3 мм
• Внутренний диаметр: 19,1 мм
• Условный проход: 20 мм
• Материал корпуса: горячеоцинкованная стальная лента
• Изоляция: ПВХ пластикат, негорючий (НГ)
• Степень защиты IP67: полная герметичность от пыли и временного погружения в воду до 1 метра
• Минимальный радиус изгиба: 90 мм
• Длина одной бухты: 50 метров
• Наличие протяжки: да - стальной шнур для удобного введения проводов
• Рабочий температурный диапазон: от -40 C до +80 C

Совместимость и монтаж

Металлорукав в ПВХ изоляции МПГ НГ толстостенный 20 (50 м/уп.) серый с протяжкой совместим со всеми типами фитингов и соединителей, рассчитанными на диаметр 20–25 мм. Для монтажа используются стандартные зажимы, хомутики или крепления на болтах. Протяжка позволяет легко затянуть кабель через всю бухту без дополнительных инструментов. Укладывать можно как вручную, так и с применением механизированных способов. Не требует сварки или специальных инструментов для резки - режется обычными ножницами по металлу.

Безопасность и стандарты

Произведён согласно ГОСТ Р 50571.5.52-2011. Обеспечивает класс пожаробезопасности НГ - не распространяет горение. Диэлектрическая изоляция предотвращает пробои и замыкания. Сертифицирован для работы в помещениях с повышенной влажностью, на открытых площадках и в бетонных конструкциях. Соответствует нормам безопасности для промышленных и жилых объектов.

Преимущества

• Высокая механическая прочность благодаря толстостенному корпусу из оцинкованной стали
• Защита от коррозии - цинковое покрытие увеличивает срок службы в агрессивной среде
• Широкий температурный диапазон - работает даже при минус 40 C
• Негорючая ПВХ изоляция снижает риск возгорания при перегреве кабелей
• Минимальный радиус изгиба 90 мм обеспечивает гибкость без потери целостности
• Протяжка ускоряет прокладку кабелей и исключает необходимость использования тросиков
• IP67 гарантирует надёжную работу в сырых, пыльных и outdoor-условиях

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендуется использовать в местах с частыми ударными нагрузками выше 100 Дж - возможна деформация
• ПВХ-изоляция теряет эластичность ниже -40 C; при очень низких температурах требуется осторожный монтаж
• Не подходит для прокладки в контакте с растворителями, маслами и агрессивными химикатами - ПВХ может разрушаться
• Внутренний диаметр 19,1 мм ограничивает количество и сечение одновременно прокладываемых кабелей - не более 3–4 средних по диаметру

Примеры использования

• Прокладка кабелей управления между станками на конвейере
• Защита силового кабеля от распределительного щита к насосной группе
• Скрытая прокладка в бетонных плитах при устройстве полов
• Наружная трассировка кабелей освещения на промышленном дворе
• Передвижные системы с переменным положением - например, крановые пути

Практические советы

• При выборе длины учтите запас на изгибы и соединения - лучше взять на 5–10% больше, чем расчётная трасса
• Проверьте соответствие внутреннего диаметра (19,1 мм) суммарному сечению кабелей - не перегружайте рукав
• При монтаже в бетон используйте защитные колпаки на концах - предотвратите попадание раствора внутрь
• Для многократных изгибов (например, в мобильных системах) проверяйте состояние протяжки после каждого демонтажа
• Храните бухты в сухом месте, избегая прямого солнечного света - ПВХ может выцветать и становиться хрупким
• При необходимости резки - используйте ножницы по металлу с острыми зубьями, чтобы не сплющить гофру
