НГ 20 УХЛ1 d20мм с протяжкой морозостойкий черн (уп.50м) ГОФРОМАТИК zeta42333 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

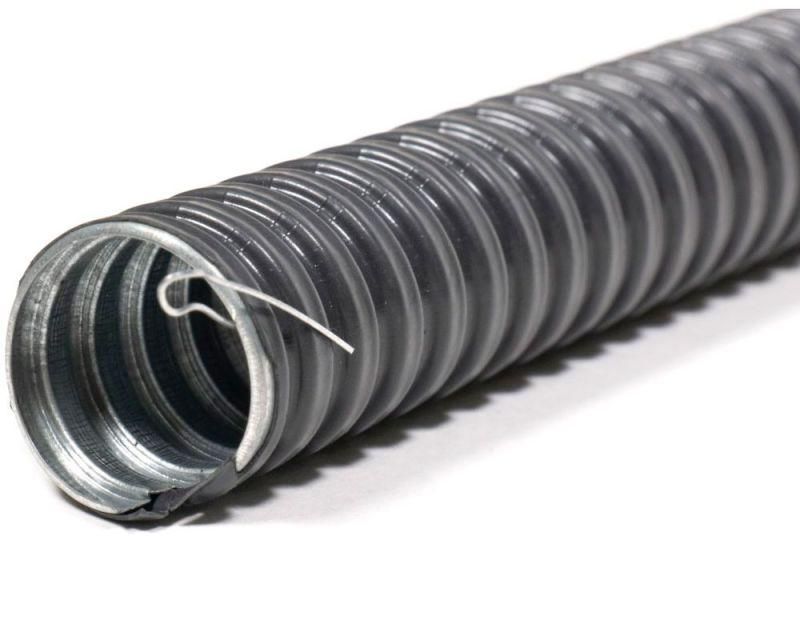

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий d20мм с протяжкой УХЛ1 ГОФРОМАТИК (50 м/уп.) - это гибкая защищённая труба из оцинкованной стали с ПВХ-оболочкой, предназначена для прокладки кабелей в условиях экстремальных температур, высокой влажности и механических нагрузок. Артикул zeta42333 подходит для промышленного оборудования, где важна надёжность и долговечность.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий d20мм с протяжкой УХЛ1 ГОФРОМАТИК (50 м/уп.) используется для защиты кабелей от повреждений, влаги, пыли и химических воздействий. Применяется в системах прокладки силовых и управляющих кабелей на объектах с высокими требованиями к безопасности: на заводах, в холодильных камерах, на транспорте, в энергоустановках и на открытых площадках.

Технические характеристики

• Тип: металлорукав с ПВХ-изоляцией
• Материал корпуса: сталь горячеоцинкованная - устойчива к коррозии
• Материал внешней оболочки: ПВХ пластикат - не распространяет горение (НГ)
• Наружный диаметр: 22,9 мм
• Внутренний диаметр: 19,2 мм - позволяет пропускать кабели до 16–18 мм в диаметре
• Длина бухты: 50 метров - удобно для крупных трасс
• Наличие протяжки: да - упрощает затяжку кабелей внутри рукава
• Степень защиты IP67 - полностью герметичен против пыли и временного погружения в воду
• Температурный диапазон: от –60 C до +90 C - работает в Arctic-условиях и рядом с нагревательными элементами
• Климатическое исполнение: УХЛ1 - рассчитан на умеренный и холодный климат с возможностью работы на открытом воздухе

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий d20мм с протяжкой УХЛ1 ГОФРОМАТИК (50 м/уп.) совместим с фитингами и соединителями от АО “ЗЭТА” - МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН. Для правильного заземления обязательно используйте именно эти комплектующие. При использовании других креплений проверьте переходное сопротивление - оно не должно превышать 0,05 Ом согласно ГОСТ Р МЭК 61386.23-2015. Монтаж выполняется без инструментов: рукав легко гнётся, протяжка помогает провести кабель через всю длину. Разрезается обычным ножницами по металлу.

Безопасность и стандарты

Изделие соответствует ГОСТ Р МЭК 61386.1-2014 - стандарту на гофрированные трубные системы для прокладки кабелей. ПВХ-оболочка не поддерживает горение (НГ), что снижает риск возгорания при авариях. IP67 гарантирует безопасную работу даже при попадании воды или в условиях мойки оборудования. Климатическое исполнение УХЛ1 подтверждает соответствие требованиям для эксплуатации в суровых регионах России и стран СНГ.

Преимущества

• Высокая гибкость - можно прокладывать в сложных маршрутах без изгибателей
• Морозостойкость до –60 C - не теряет эластичность зимой
• Защита от коррозии благодаря горячему цинкованию - срок службы увеличен в 2–3 раза по сравнению с некоррозионностойкими аналогами
• Протяжка встроена - экономит время при монтаже кабелей
• ПВХ-оболочка не выделяет токсичных веществ при перегреве

Ограничения применения

Металлорукав в ПВХ изоляции МРПИ НГ морозостойкий d20мм с протяжкой УХЛ1 ГОФРОМАТИК (50 м/уп.) не предназначен для постоянного погружения в жидкость - IP67 допускает лишь временное погружение. Не рекомендован для прямого контакта с открытым пламенем или источниками сверхвысоких температур (>90 C). Также не следует использовать в средах с агрессивными растворителями (например, ацетон, бензин) - они разрушают ПВХ-оболочку. Диаметр 19,2 мм не подходит для кабелей с наружным диаметром больше 18 мм - возможны трудности с протяжкой.

Примеры использования

• Защита кабелей управления на конвейерах в пищевой промышленности
• Прокладка сигнальных линий в холодильных установках и морозильных камерах
• Подключение датчиков на открытых участках заводских территорий
• Монтаж кабелей в мобильном оборудовании - например, на кранах-балках или передвижных станциях
• Прокладка в каналах с частой влажной уборкой - мойки, цеха по производству мяса и рыбы

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше на 1–2 мм, чем наружный диаметр кабеля - так протяжка будет легче
• При необходимости резки - используйте ножницы по металлу, после чего удалите острые края, чтобы не повредить изоляцию кабеля
• Обязательно заземляйте металлорукав через сертифицированные фитинги ЗЭТА - самодельные решения нарушают безопасность
• Храните бухты в сухом месте, избегайте длительного пребывания под прямыми солнечными лучами - это снижает срок службы ПВХ
• Для длинных трасс (более 20 м) используйте несколько рукавов с соединением - не тяните один кабель через всю 50-метровую бухту без помощи протяжки
