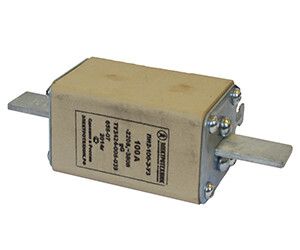

Плавкая вставка ПН2-100-Э У3 на 100А, стальные ножи (ЭТ) | ET522572 Электротехник

Плавкая вставка ПН2-100-Э У3 на 100А, стальные ножи - это промышленный предохранитель от бренда Электротехник, артикул et522572, предназначен для защиты цепей от перегрузок и коротких замыканий в трехфазных системах до 380 В и однофазных постоянного тока до 220 В.

Назначение и область применения

Плавкая вставка ПН2-100-Э У3 на 100А, стальные ножи используется для защиты оборудования в промышленных электросетях. Подходит для установки в распределительных щитах, пускателях, контакторах и других устройствах, где требуется быстрое отключение при аварийном токе. Применяется в цепях с переменным током 50/60 Гц и постоянным током до 220 В. Часто встречается на станках, конвейерах, насосных группах и другом оборудовании с высокой мощностью.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение переменного тока: 380 В
• Номинальное напряжение постоянного тока: 220 В
• Частота: 50–60 Гц
• Тип контактной системы: ножевой
• Материал токоведущих элементов: медь марки М1
• Материал ножей: сталь
• Плавкий элемент: медь с оловянной напайкой
• Защитная характеристика: gG (универсальная, для защиты кабелей и оборудования)
• Способ присоединения: болтовое

Совместимость и монтаж

Плавкая вставка ПН2-100-Э У3 на 100А, стальные ножи устанавливается в специализированные держатели серии ПН2. Для правильного монтажа необходимо использовать совместимые изолирующие корпуса с соответствующими зажимами под стальные ножи. Нельзя устанавливать в держатели, рассчитанные на медные или другие типы ножей - возможна плохая проводимость и нагрев. Перед установкой проверьте соответствие габаритов ножей и глубины посадочного места. Обязательно выключите питание перед заменой. Крутящий момент затяжки болтов - не более рекомендованного производителем держателя, чтобы не повредить контактную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным предохранителям по ГОСТ Р 50030.3 и международному стандарту IEC 60269-1. Конструкция исключает распространение пламени благодаря использованию самозагасающихся пластиковых материалов. Отказ происходит за счет плавления плавкого элемента - без взрывов и выброса расплавленного металла.

Преимущества

• Высокая теплостойкость: медь М1 и оловянная напайка обеспечивают стабильную работу даже при колебаниях температур.
• Надёжное соединение: плавкий элемент приварен к выводам точечной сваркой - снижает риск окисления и потери контакта.
• Устойчивость к возгоранию: все неметаллические части изготовлены из негорючего пластика.
• Широкий диапазон срабатывания: характеристика gG позволяет эффективно защищать как кабели, так и двигатели от длительных перегрузок и импульсов КЗ.

Ограничения применения

• Не применяется в цепях с напряжением выше 380 В переменного или 220 В постоянного тока - возможен пробой изоляции.
• Не подходит для защиты чувствительной электроники - слишком медленная реакция на малые перегрузки.
• Стальные ножи требуют наличия именно стальных держателей; использование с медными или комбинированными - недопустимо.
• Работает только в закрытых, хорошо вентилируемых шкафах - открытый монтаж запрещён.
• Не ремонтируется - после срабатывания замена обязательна.

Примеры использования

• Щитовая автоматики на заводе - защита силовой линии 400 В, 100 А.
• Пускатель электромотора 75 кВт в пищевом производстве.
• Распределительный пункт с преобразователями частоты.
• Линия питания конвейерной ленты с частичной нагрузкой.

Практические советы

• Перед заменой всегда проверяйте причину сработки - возможно, проблема в перегрузке или неисправности самого оборудования.
• Выбирая аналог, обращайте внимание на класс защиты gG и тип ножей - стальные ножи нельзя менять на медные, даже при одинаковом токе.
• Проверяйте состояние держателя: оплавление, следы дуги или коррозия - причина для замены всего модуля, а не только вставки.
• При многократных срабатываниях - рассмотрите возможность перехода на автоматический выключатель с регулируемой отсечкой.
• Храните в сухом месте, избегайте попадания пыли и влаги - особенно важно для контактов.
