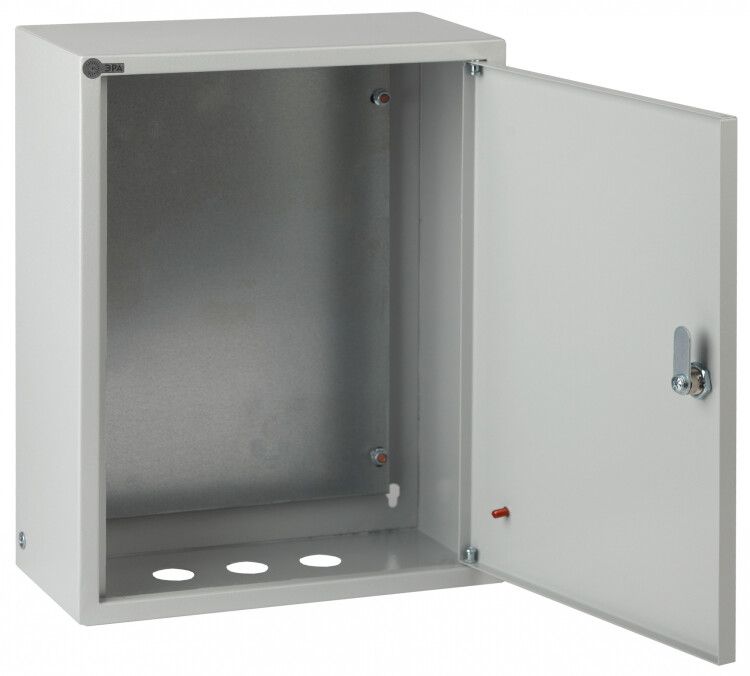

Корпус металлический ЩМП-1-1 76 УХЛ3 IP31 (400х300х155) (56) ЭРА - Б0030171

Корпус металлический ЩМП-1-1 76 УХЛ3 IP31 (395х310х150мм, 400х300х155мм) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0030171 подходит для сборки щитов управления, автоматики и пожарной сигнализации в промышленных и гражданских объектах.

Назначение и область применения

Щит ЩМП-1-1 76 УХЛ3 IP31 используется для защиты низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств автоматики и связи. Подходит для установки внутри помещений с контролируемой средой - например, в технических помещениях зданий, на производственных линиях, в котельных, спорткомплексах и сельскохозяйственных объектах. Обеспечивает безопасную работу электротехнических сборок при наличии пыли, капель воды и механических ударов.

Технические характеристики

• Размеры корпуса: 395×310×150 мм (внутренние) / 400×300×155 мм (внешние)
• Материал: сталь 08 пс ГОСТ 1050-88, сварной корпус
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Индекс ударопрочности: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Монтажная панель: оцинкованная, с возможностью крепления DIN-рейки и оборудования до 12 модулей
• Глубина установки: 250 мм - позволяет размещать устройства с глубокими габаритами
• Номинальный ток: 100 А - допустимый ток через вводные кабели и шины внутри шкафа
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: эпоксидно-полиэфирное порошковое, устойчивое к царапинам и химическому воздействию
• Количество кабельных вводов: 3 - готовые отверстия для прохода кабелей
• Класс защиты: I - требует заземления корпуса
• Температурный режим: УХЛ3 - работает при температурах от −40C до +40C
• Замок: одноключевой, в комплекте два ключа

Совместимость и монтаж

Щит ЩМП-1-1 76 УХЛ3 IP31 рассчитан на открытую установку - крепится к стене с помощью болтов или саморезов. Монтажная панель уже установленна и готова к фиксации DIN-реек и аппаратов. Кабельные вводы имеют диаметр, соответствующий стандартным кабелям до 16 мм - перед монтажом проверьте соответствие внешнего диаметра провода. Для герметизации вводов рекомендуется использовать уплотнительные кольца (не входят в базовую комплектацию). Корпус не предназначен для скрытой установки в стену - требуется доступ со всех сторон для обслуживания.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51321.1-2007 (аналог IEC 61439-1) для распределительных щитов
• Класс защиты I обязывает выполнять надежное заземление корпуса через отдельный контакт
• Порошковое покрытие соответствует нормам по экологической безопасности и устойчивости к коррозии
• Гарантия от сквозной коррозии - 15 лет при соблюдении условий эксплуатации

Преимущества

• Жесткая сварная конструкция минимизирует деформацию при нагрузках
• Оцинкованная монтажная панель повышает долговечность креплений и снижает риск окисления
• Порошковое покрытие устойчиво к механическим повреждениям и легко моется
• Высокая степень механической защищенности (IK08) делает корпус подходящим для мест с риском случайных ударов
• Комплектация замком с двумя ключами обеспечивает контроль доступа

Ограничения применения

• Не предназначена для наружной установки - IP31 недостаточно для защиты от дождя, снега или прямого попадания воды
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Нельзя использовать в помещениях с постоянными брызгами кислот, масел или растворителей - покрытие не устойчиво к агрессивной химии
• Максимальная глубина оборудования - 250 мм; крупные преобразователи частоты или UPS могут не поместиться
• Не предусмотрены встроенные системы вентиляции или охлаждения - при высоких тепловыделениях требуется внешнее решение

Примеры использования

• Щит управления насосной станцией в водопроводе здания
• Распределительный щит освещения и розеток в административном офисе
• Контроллер пожарной сигнализации в торговом центре
• Автоматика конвейера на пищевом производстве
• Распределительный пункт для тепловой завесы в холодильном складе

Практические советы

• Перед монтажом проверьте, что внутренняя глубина 250 мм достаточна для ваших аппаратов - особенно для модулей с задними клеммами
• При использовании кабелей большего диаметра, чем 16 мм, просверлите дополнительные отверстия - не используйте силу для проталкивания
• Обязательно выполните заземление корпуса через отдельный проводник, даже если оборудование уже заземлено
• Для увеличения степени защиты до IP54 можно дополнительно установить полиуретановые уплотнители (приобретаются отдельно)
• При эксплуатации в сыром помещении регулярно проверяйте состояние замка и уплотнителей - они могут терять эластичность при длительном воздействии влаги
• Артикул б0030171 совместим с другими изделиями серии ЭРА - можно комбинировать с аналогичными щитами для унифицированной системы
