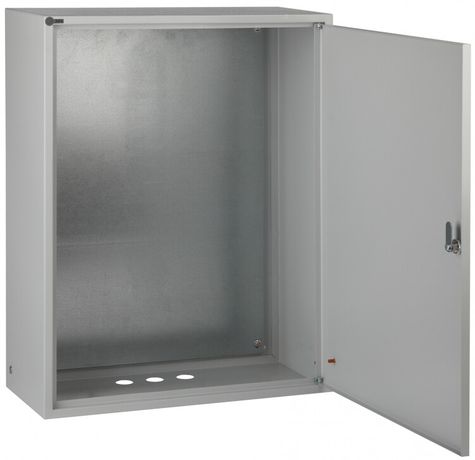

Корпус металлический ЩМП-3-1 76 УХЛ3 IP31 (650х500х150) (14) ЭРА - Б0030173

Корпус металлический ЩМП-3-1 76 УХЛ3 IP31 (650х500х150) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Подходит для сборки щитов управления, автоматизации и пожарной сигнализации. Артикул б0030173 соответствует сериям ЭРА и ЭРА SIMPLE.

Назначение и область применения

Корпус металлический ЩМП-3-1 76 УХЛ3 IP31 (650х500х150) используется для защиты электротехнического и низковольтного оборудования внутри помещений. Предназначен для монтажа автоматических выключателей, контакторов, реле, счетчиков и других устройств в системах распределения электроэнергии. Применяется в гражданском строительстве, на промышленных объектах, в сельском хозяйстве и на спортивных сооружениях. Подходит для установки в помещениях с нормальной влажностью и отсутствием агрессивных химикатов.

Технические характеристики

• Размеры: 650×500×150 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88, сварная конструкция
• Цвет: RAL 7035 (серый), с порошковым покрытием
• Номинальный ток: 100 А - допустимая нагрузка на коммутируемые цепи внутри шкафа
• Монтажная панель: да, оцинкованная, с возможностью крепления DIN-рейки
• Количество кабельных вводов: 3 - подготовлены под гильзы или фитинги
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Класс защиты: I - заземление корпуса обязательно через PE-проводник
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа - герметичная, без открытых участков
• Наличие замка: да, с двумя ключами
• Способ монтажа: открытой установки - крепится к стене болтами
• Установочная глубина: 250 мм - позволяет размещать устройства с глубиной до этого значения
• Модульная ширина: 12 - количество стандартных модулей 17,5 мм, доступных для установки

Совместимость и монтаж

Корпус металлический ЩМП-3-1 76 УХЛ3 IP31 (650х500х150) совместим с DIN-рейками стандарта EN 60715. Монтажная панель уже установленна и готова к креплению аппаратов. Кабельные вводы требуют установки уплотнителей (не входят в комплект). Для герметизации рекомендованы резиновые или термостойкие вводы с диаметром до 16 мм. Корпус крепится к стене четырьмя болтами M6 через отверстия в задней стенке. Учитывайте свободное пространство перед дверью - требуется минимум 90° для её полноценного открывания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу защиты I - обязательное заземление корпуса через PE-проводник. Порошковое покрытие обеспечивает антикоррозийную стойкость. Ударопрочность IK08 соответствует стандарту IEC 62262. Гарантия от сквозной коррозии - 15 лет. Гарантийный срок эксплуатации - 3 года. Соответствие стандартам GOST и ЕН соблюдается для всех элементов конструкции.

Преимущества

• Жесткая сварная конструкция - исключает деформацию при механическом воздействии
• Оцинкованная монтажная панель - долговечность и устойчивость к окислению
• Порошковое покрытие RAL 7035 - устойчиво к истиранию, легко моется
• Запираемая дверь с двумя ключами - безопасность от несанкционированного доступа
• Высокая технологичность - оптимальное расположение вводов и креплений снижает время монтажа
• Поддержка широкого спектра оборудования - благодаря 12 модулям и глубине 250 мм

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для дождя, снега или прямого попадания воды
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рассчитан на постоянное воздействие агрессивных паров, кислот, щелочей
• Не применяется в местах с частыми вибрациями выше уровня бытовой техники
• Глубина 250 мм ограничивает использование крупногабаритных устройств (например, некоторых преобразователей частоты)

Примеры использования

• Щит управления насосной станцией в жилом доме
• Распределительный щит освещения в административном здании
• Щит пожарной автоматики с контроллером и реле
• Контроллер автономного отопления в сельскохозяйственном комплексе
• Распределительный пункт на производственной линии с PLC и датчиками

Практические советы

• Перед монтажом проверьте соответствие глубины установленных устройств (до 250 мм) и толщины монтажной панели
• Для увеличения степени защиты до IP54 используйте специальный уплотнитель (двухкомпонентный полиуретановый) - он продается отдельно
• При использовании в холодных помещениях учтите, что конденсат может образовываться на внутренних поверхностях - рекомендуется установка нагревательного элемента
• Не забудьте выполнить заземление корпуса - это обязательное условие для класса защиты I
• Артикул б0030173 - один из самых популярных в серии ЭРА; аналоги с другими размерами есть в линейках ЭРА SIMPLE
