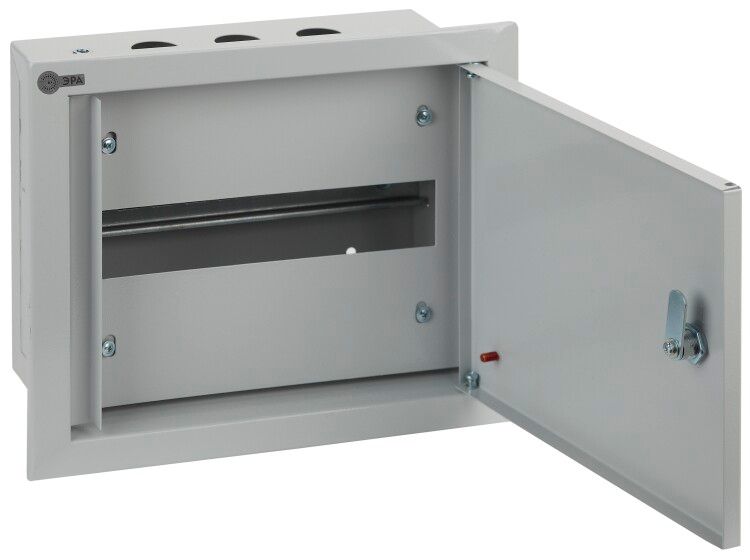

Корпус металлический встраиваемый ЩРВ-12з-76 УХЛЗ IP31 (275х320х120) | Б0028772 NO-120-10 ЭРА

Корпус металлический ЩРВ-12з-76 УХЛ3 IP31 - это навесной или встраиваемый шкаф из стали для монтажа модульного оборудования в условиях повышенной влажности и запыленности. Бренд ЭРА предлагает эту модель с гарантией антикоррозийной защиты на 12 лет, подходящую для промышленных и коммерческих объектов.

Назначение и область применения

Корпус металлический ЩРВ-12з-76 УХЛ3 IP31 предназначен для установки автоматических выключателей, контакторов, реле и другого модульного оборудования в распределительных щитах. Подходит для внутренней установки в помещениях с контролируемой средой - например, в цехах, насосных станциях, административных зданиях. Модель рассчитана на работу в условиях умеренного климата (УХЛ3), что делает её пригодной для использования в неотапливаемых помещениях с температурой от -40C до +40C.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Габариты: 220×300×120 мм или 275×320×120 мм - два варианта исполнения
• Модульная ширина: 12 модулей (стандарт 17,5 мм на модуль)
• Глубина: 120 мм - позволяет разместить оборудование до 12 модулей в один ряд
• Тип крышки: закрытого типа с герметичным уплотнителем
• Наличие DIN-рейки: да, установлены две рейки для фиксации модулей
• Способ монтажа: скрытая установка - рама крепится внутри стены, лицевая часть выступает на уровне поверхности
• Цвет: серый
• Количество рядов: однорядная компоновка

Совместимость и монтаж

Корпус металлический ЩРВ-12з-76 УХЛ3 IP31 совместим со стандартными модулями шириной 17,5 мм. DIN-рейки уже установлены - достаточно зафиксировать устройства на них. Для скрытой установки требуется подготовить нишу в стене соответствующих габаритов. Размеры 220×300×120 мм и 275×320×120 мм позволяют выбрать вариант под нужную нагрузку - первый подойдёт для малых систем, второй - для более плотной компоновки. Крышка легко открывается и имеет механизм быстрой перенавески - можно поменять направление открывания без инструментов.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-3. Защита IP31 исключает случайный контакт с токоведущими частями при нормальных условиях эксплуатации. Наличие замка с ключом единой секретности повышает безопасность обслуживания. Полиуретановый уплотнитель снижает риск попадания пыли и влаги внутрь, хотя не обеспечивает полную герметичность - не предназначен для помещений с постоянным воздействием брызг или струй воды.

Преимущества

• Высокая долговечность: антикоррозийная защита гарантирована на 12 лет
• Удобство сборки: готовые DIN-рейки и продуманная система крепления
• Гибкость установки: возможность скрытой монтажа и перенавески двери
• Оптимальное соотношение цены и функционала - без лишних затрат на избыточную степень защиты
• Серый цвет корпуса - не требует окраски после монтажа, хорошо сочетается с большинством интерьеров

Ограничения применения

Корпус металлический ЩРВ-12з-76 УХЛ3 IP31 не предназначен для:

• установки на улице или в местах с прямым воздействием осадков - IP31 недостаточно для открытых площадок;
• помещений с высокой влажностью (>90%) или постоянным образованием конденсата - возможна коррозия в зонах стыков;
• монтажа в средах с агрессивными химическими веществами - материал не устойчив к кислотам и щелочам;
• размещения оборудования мощнее 12 модулей - глубина 120 мм не позволяет использовать крупные устройства (например, частотники или большие АВ).

Примеры использования

• Распределительный щит управления насосной станцией в жилом комплексе
• Щит аварийного освещения в офисном здании
• Контрольный шкаф для автоматизации конвейера на пищевом производстве
• Встраиваемый щит в стене подъездного этажа для группового учёта электроэнергии

Практические советы

• Перед монтажом проверьте точные размеры ниши - допуск по глубине +-2 мм, иначе дверь будет плохо закрываться
• Используйте только кабели с внешним диаметром ≤12 мм - иначе не получится протянуть через входные отверстия
• Не забудьте про заземление: корпус имеет клемму, но она должна быть подключена к контуру заземления объекта
• При использовании в холодных помещениях - избегайте резких перепадов температуры, чтобы не вызвать конденсацию внутри
• Обязательно используйте заводские уплотнители - самодельные прокладки нарушают класс защиты IP31
