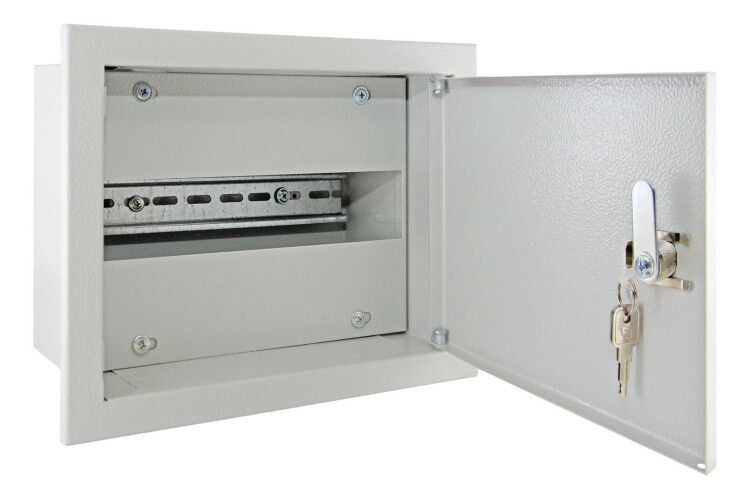

Корпус металлический ЩРВ-12 (215х280х120) IP31 Народный | SQ0905-2710 TDM

Корпус металлический ЩРВ-12 (215х280х120) IP31 от TDM ELECTRIC - это компактный закрытый щит для внутренней установки, предназначенный для размещения автоматических выключателей, УЗО и другого модульного оборудования в 1- и 3-фазных сетях 220/380 В. Артикул sq0905-2710 соответствует сериям “Народная” и подходит для монтажа в стенах, где важна надежность и скрытый вид.

Назначение и область применения

ЩРВ-12 используется для сборки распределительных щитов в жилых, офисных и промышленных помещениях. Он обеспечивает безопасную установку устройств защиты - автоматов, УЗО, реле - и защищает от случайного контакта с токоведущими частями. Подходит для систем освещения, розеточных групп, маломощных станков и бытовой техники. Корпус не предназначен для наружной установки или помещений с высокой влажностью.

Технические характеристики

• Размеры: 215×280×120 мм (Ш×В×Г)
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием
• Цвет: серый, RAL 7035
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Внутренняя глубина: 120 мм - позволяет устанавливать оборудование до 12 модулей шириной 17,5 мм каждый
• DIN-рейка: одна, стандартная, для крепления модульных устройств
• Тип крышки: дверца с замком, закрытого типа
• Количество дверей: одна
• Количество рядов: один
• Заземление: омеднённая шпилька для подключения PE-проводника
• Фальш-панель: есть, предотвращает доступ к проводам внутри

Совместимость и монтаж

ЩРВ-12 рассчитан на скрытую (встроенную) установку в стену. Для монтажа требуется подготовить нишу глубиной не менее 120 мм. Крепится через отверстия в боковых стенках или с помощью анкеров. DIN-рейка совместима со всеми стандартными модульными аппаратами (AV, УЗО, реле, счетчики). Дверца фиксируется на быстросъёмных петлях - её можно легко снять для обслуживания. Замок обеспечивает защиту от несанкционированного доступа. Не рекомендуется использовать для поверхностного монтажа - корпус не имеет кронштейнов или внешних креплений.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Наличие фальш-панели и закрытой дверцы с замком снижает риск поражения током. Шпилька заземления выполнена из омеднённой стали - обеспечивает долговечное и надёжное соединение с контуром заземления. Степень защиты IP31 допускает применение только во внутренних помещениях с нормальной влажностью - не для ванных комнат, цехов с орошением или на улице.

Преимущества

• Омеднённая шпилька заземления - прочнее и лучше проводит ток, чем обычные стальные крепления
• Быстросъёмные петли - позволяют демонтировать дверцу без инструментов для проверки и ремонта
• Фальш-панель - исключает случайный контакт с проводами даже при открытой дверце
• Порошковое покрытие - устойчиво к механическим повреждениям и коррозии в условиях сухих помещений
• Чёткая модульная разметка - 12 модулей позволяют грамотно спланировать компоновку оборудования

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от дождя, пыли и влаги
• Не применяется в помещениях с повышенной влажностью (ванная, баня, подвалы с протечками)
• Ограниченная глубина (120 мм) - не подходит для крупных устройств, таких как преобразователи частоты или мощные АВ с большим шагом
• Нет возможности установки нескольких рядов - нельзя расширить щит по высоте
• Не предусмотрен вывод кабелей снизу или сверху - все входы/выходы должны проходить через боковые или задние отверстия

Примеры использования

• Электрощит в квартире - распределение питания по розеткам, свету и кухонным приборам
• Щит в офисном помещении - защита компьютерных и оргтехнических линий
• Локальный щит на этаже многоквартирного дома - распределение между несколькими квартирами
• Малые производственные участки - питание станков мощностью до 4 кВт

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 120 мм, иначе корпус не войдёт
• При прокладке кабелей используйте кабельные вводы с герметизацией - они не входят в комплект, но необходимы для сохранения IP31
• Не перегружайте модульное пространство - 12 модулей - максимум; для большего числа устройств выбирайте более широкий корпус
• Подключение заземления обязательно - шпилька требует надёжного соединения с PEN-проводником
• При необходимости замены дверцы - снимите её с петель, не откручивая весь корпус
