Корпус металлический ЩРН-12 (220х300х120) Народный - SQ0905-0710 TDM

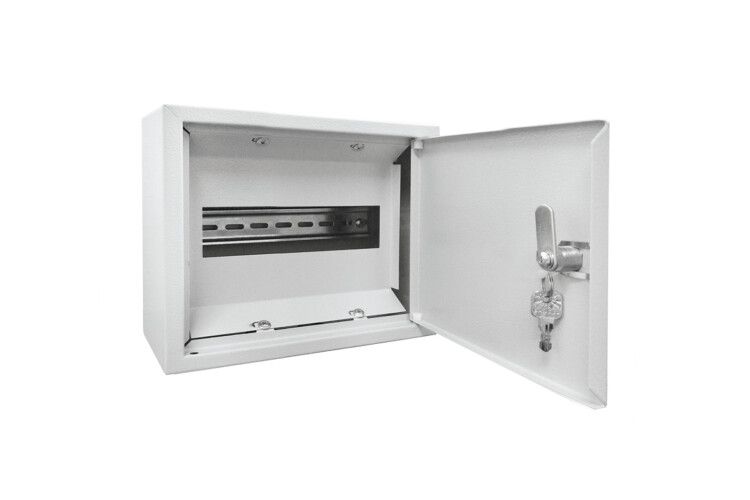

Щит распределительный металлический ЩРН-12 (220х300х120) от TDM ELECTRIC - компактный корпус из стали с порошковым покрытием, предназначенный для монтажа автоматических выключателей, УЗО и других модульных устройств в однофазных и трёхфазных сетях 220/380 В. Артикул sq0905-0710 подходит для открытой установки в помещениях с умеренной влажностью.

Назначение и область применения

Щит распределительный металлический ЩРН-12 (220х300х120) используется для приёмки и распределения электроэнергии в бытовых, коммерческих и промышленных объектах. Подходит для сборки щитов на 12 модулей - например, для группового учёта, защиты освещения, розеток или маломощного оборудования. Монтируется на стену в сухих внутренних помещениях: квартирах, офисах, цехах, подъездах.

Технические характеристики

• Габариты: 220×300×120 мм (Ш×В×Г)
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием (RAL 7035, серый)
• Степень защиты IP31: защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество модульных мест: 12 (стандартный шаг 17,5 мм)
• Внутренняя глубина: 120 мм - позволяет разместить устройства до 4 модулей в глубину
• Наличие DIN-рейки: да, установлены две рейки (по одной сверху и снизу)
• Крышка: одна дверь с замком
• Передняя панель: с вырезами для вывода проводов и удобного доступа к аппаратам
• Способ установки: открытая, на стену
• Глубина встраивания: 0 мм - не требует ниши

Совместимость и монтаж

Щит распределительный металлический ЩРН-12 (220х300х120) совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками. Для монтажа используются саморезы M4–M6 через отверстия в боковых или задних стенках. Кабели заводятся через предварительно подготовленные отверстия в нижней части корпуса. Дверь открывается на 180° - обеспечивает свободный доступ ко всем элементам. Замок позволяет запирать щит для исключения несанкционированного доступа.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 60439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасную работу в условиях возможного попадания пыли и конденсата. Корпус выполнен из стали, что исключает риск возгорания от перегрузки внутри. Напряжение эксплуатации - до 440 В переменного тока, частота 50 Гц.

Преимущества

• Порошковое покрытие устойчиво к механическим повреждениям и коррозии
• Оптимальная глубина 120 мм - хватает для большинства однополюсных и двухполюсных устройств
• Наличие замка повышает безопасность в общественных зонах
• Вырезы на фронтальной панели упрощают прокладку кабелей и снижают нагрузку на изоляцию
• Серый цвет (RAL 7035) сочетается с любым интерьером и легко окрашивается при необходимости

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для улицы или сырых помещений
• Не рассчитан на высокую плотность монтажа: более 12 модулей или крупные устройства (например, частотники) не поместятся
• Нулевые и заземляющие шины не входят в комплект - необходимо докупать отдельно
• Не подходит для взрывоопасных сред или помещений с агрессивными газами

Примеры использования

• Электрощит в квартире: распределение розеточных и осветительных групп
• Общий этажный щит в многоквартирном доме: учет и защита нескольких квартир
• Производственный участок: питание станков мощностью до 5 кВт
• Офис: организация питания компьютеров, серверов, кондиционеров

Практические советы

• При планировании компоновки учитывайте, что каждый модуль занимает 17,5 мм - 12 мест = максимум 12 однополюсных автоматов
• Используйте кабельные вводы с герметичными резиновыми вставками для сохранения степени защиты IP31
• Для удобства обслуживания рекомендуется заранее продумать расположение нулевой и заземляющей шин - они крепятся на дне или боковой стенке
• При монтаже на деревянную поверхность используйте термостойкую прокладку между щитом и стеной
• Артикул sq0905-0710 - один из самых популярных в линейке TDM ELECTRIC; при замене проверьте соответствие габаритов и типа двери
