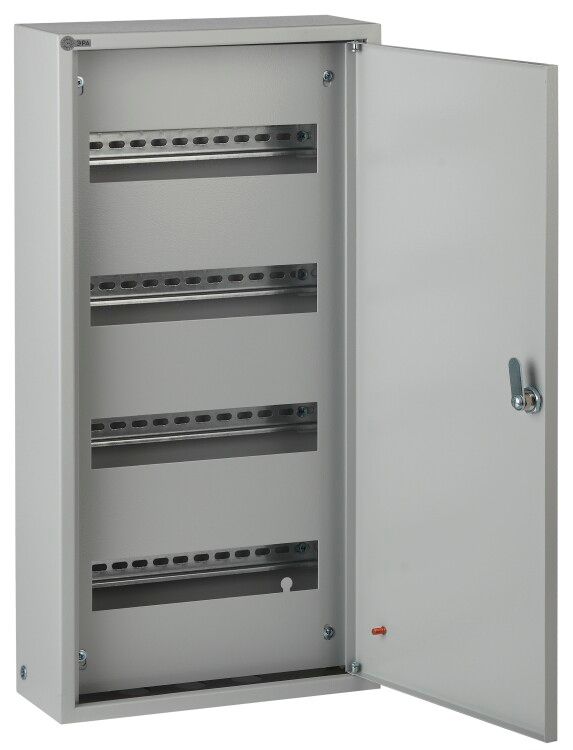

Корпус металлический ЩРН-48з-1 76 УХЛ3 IP31 (600х300х120) (30) ЭРА - Б0030158

Корпус металлический ЩРН-48, ЩРН-48з-1 IP31 УХЛ3 (600х300х120) от бренда ЭРА - это надёжный навесной шкаф для сборки распределительных устройств с модульными аппаратами. Подходит для установки в помещениях с умеренным климатом, где требуется защита от пыли и случайного контакта с токоведущими частями.

Назначение и область применения

ЩРН-48 предназначен для монтажа автоматических выключателей, УЗО, реле, счетчиков и другого модульного оборудования в системах распределения электроэнергии. Применяется в жилых домах, офисах, производственных цехах и на объектах коммунальной инфраструктуры. Подходит как для открытой, так и для встраиваемой установки. Модель ЩРН-48з-1 отличается усиленной герметизацией и используется там, где важна долговечность и защита от внешних воздействий.

Технические характеристики

• Размеры: 600×300×120 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Количество модулей: 48 (стандартная ширина DIN-рейки)
• Количество рядов: 4 - позволяет равномерно распределить нагрузку по высоте
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Наличие DIN-рейки: да - установлены две рейки для фиксации модульных устройств
• Тип крышки: одна дверь с замком
• Замок: одноключевой, с возможностью массового обслуживания (единой секретности)
• Способ монтажа: открытый - крепление на стену через отверстия в задней стенке
• Условия эксплуатации: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Защита от коррозии: гарантия 12 лет на антикоррозийную стойкость

Совместимость и монтаж

ЩРН-48 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Для монтажа используются четыре отверстия на задней стенке - они позволяют зафиксировать шкаф на стене саморезами или анкерами. Глубина корпуса 120 мм достаточна для установки большинства устройств, включая трёхполюсные автоматы и УЗО. Дверь легко демонтировать и переустановить на противоположную сторону - это удобно при изменении направления открывания. Уплотнитель на двери обеспечивает герметичность, но не рассчитан на постоянное воздействие воды или погружение.

Безопасность и стандарты

Корпус соответствует требованиям безопасности по ГОСТ Р 50030.2 и IEC 61439-1. Защита IP31 исключает доступ к токоведущим частям при случайном прикосновении пальцами или инструментами. Наличие замка снижает риск несанкционированного доступа. Полиуретановый уплотнитель не содержит вредных веществ и безопасен при эксплуатации в закрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобство сервиса: дверь можно перенавесить без инструментов
• Единый ключ для нескольких шкафов - упрощает управление несколькими точками
• Долговечное покрытие - 12 лет защиты от коррозии
• Оптимальное соотношение цены и функционала для среднего сегмента

Ограничения применения

• Не подходит для установки на улице - степень защиты IP31 не защищает от дождя или брызг
• Не рекомендован для помещений с агрессивными химическими испарениями (например, химпроизводства)
• Глубина 120 мм недостаточна для крупных устройств типа преобразователей частоты или больших АВР
• Не имеет вентиляции - при высоких тепловыделениях требует дополнительного охлаждения

Примеры использования

• Распределительный щит этажа в многоквартирном доме
• Щит управления насосной станцией в здании
• Аварийный щит освещения в офисе
• Кабинет управления конвейерной линией на заводе
• Вводно-распределительное устройство (ВРУ) в малом бизнесе

Практические советы

• Перед монтажом проверьте, что все устройства поместятся внутри - суммарная ширина модулей не должна превышать 48 (17,5 мм каждый)
• Используйте кабельные вводы с уплотнением, чтобы сохранить класс защиты IP31
• При установке в сыром месте (например, подвале) дополнительно прокладывайте гидроизоляцию между шкафом и стеной
• Для удобства обслуживания располагайте часто используемые устройства (рубильники, кнопки) на уровне глаз
• ЩРН-48, ЩРН-48з-1 - одинаковые по габаритам; выбирайте модель с уплотнителем, если есть риск попадания пыли или влаги
