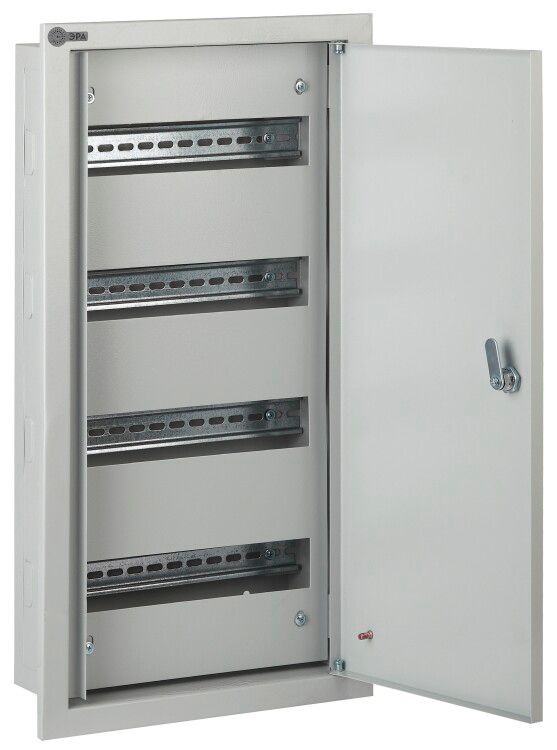

Корпус металлический встраиваемый ЩРВ-48з-1 76 УХЛ3 IP31 ( 630х320х120) | Б0030163 NO-123-26 ЭРА

Корпус металлический ЩРв-48з-1 76 УХЛ3 IP31 (600x300x120 мм / 630x320x120 мм) от бренда ЭРА предназначен для монтажа модульного электрооборудования в условиях повышенной влажности и запыленности. Этот шкаф подходит как для наружной, так и для внутренней установки, особенно там, где важна надежная защита от механических воздействий и случайного прикосновения к токоведущим частям.

Назначение и область применения

Корпус металлический ЩРв-48з-1 76 УХЛ3 IP31 используется для сборки распределительных щитов с модульными устройствами: автоматическими выключателями, УЗО, реле, счетчиками и другими элементами. Подходит для установки в жилых домах, офисах, промышленных объектах, насосных станциях и других местах, где требуется защищённое место для коммутационного оборудования. Благодаря классу защиты IP31 и устойчивости к коррозии, он эффективно работает во влажных помещениях и на открытых площадках при условии правильного монтажа.

Технические характеристики

• Материал корпуса: сталь с покрытием RAL 7035 (серый цвет)
• Габариты: внешние — 630×320×120 мм, внутренние — 600×300×120 мм
• Количество модулей: 48 (по стандарту DIN 35 мм)
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Наличие DIN-рейки: да, установлены две — для фиксации модульных устройств
• Наличие монтажной рейки: да, для крепления крупногабаритного оборудования
• Тип крышки: одна дверь с откидной конструкцией
• Запирание: одноключевой замок, в комплекте два ключа
• Способ монтажа: скрытая установка (в стену или нишу)
• Условия эксплуатации: УХЛ3 — для умеренного климата, температурный диапазон до +40°C

Совместимость и монтаж

Корпус металлический ЩРв-48з-1 76 УХЛ3 IP31 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Для монтажа необходимо подготовить нишу в стене глубиной не менее 120 мм. Крепление осуществляется через отверстия в задней стенке корпуса. Откидная дверь легко демонтируется и перенавешивается на другую сторону — это удобно при ограниченном пространстве перед щитом. Установка требует соблюдения зазора между корпусом и поверхностью стены для циркуляции воздуха. Не рекомендуется использовать для поверхностного монтажа — конструкция рассчитана исключительно на скрытую установку.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов. Степень защиты IP31 гарантирует, что внутрь не попадают твёрдые предметы диаметром более 2,5 мм и вертикально падающие капли воды. Полиуретановый уплотнитель вокруг двери снижает риск проникновения пыли и влаги. Корпус не проводит ток, поэтому обеспечивает базовую электробезопасность при работе с оборудованием внутри. Замок препятствует несанкционированному доступу.

Преимущества

• Высокая долговечность: антикоррозийная защита рассчитана на 12 лет эксплуатации
• Удобство обслуживания: откидная дверь открывается полностью, не мешая работать рядом
• Чёткая организация: наличие двух DIN-реек позволяет размещать большое количество модулей
• Функциональная комплектация: в комплекте два ключа, уплотнитель, готовые места для крепления
• Оптимальное соотношение цены и качества: решение для средних нагрузок без избыточных функций

Ограничения применения

• Не подходит для установки в помещениях с постоянной влажностью выше 90% или возможностью прямого контакта с водой — IP31 не обеспечивает герметичность
• Нельзя использовать для наружного монтажа без дополнительной защиты от осадков — корпус не имеет крыши или козырька
• Не предназначен для установки в зонах с ударными нагрузками или вибрацией — материал не усилен
• Внутренняя глубина 120 мм ограничивает использование габаритных аппаратов (например, больших преобразователей частоты)
• Скрытый монтаж требует предварительной подготовки стены — нельзя просто повесить на поверхность

Примеры использования

• Распределительный щит в подъезде многоквартирного дома — защита от пыли и случайного прикосновения детей
• Щит управления насосной станцией — устойчивость к конденсату и влажности
• Автоматизация конвейера на пищевом предприятии — компактная установка в нише стены
• Аварийное освещение в административном здании — надёжное хранение УЗО и реле

Практические советы

• Перед монтажом проверьте, чтобы внутренний размер 600×300 мм подходил под ваш набор модулей — 48 модулей занимают около 864 мм по ширине, но корпус рассчитан на плотную компоновку
• Используйте термостойкие клеммы и изоляцию — внутри корпуса может нагреваться при длительной нагрузке
• При скрытой установке оставьте минимум 10 мм зазора по бокам для вентиляции
• Если планируете часто открывать дверь, регулярно проверяйте состояние уплотнителя — он не заменяемый, но легко протирается
• Для работы в холодных условиях (ближе к -25°C) убедитесь, что все компоненты внутри также рассчитаны на УХЛ3
