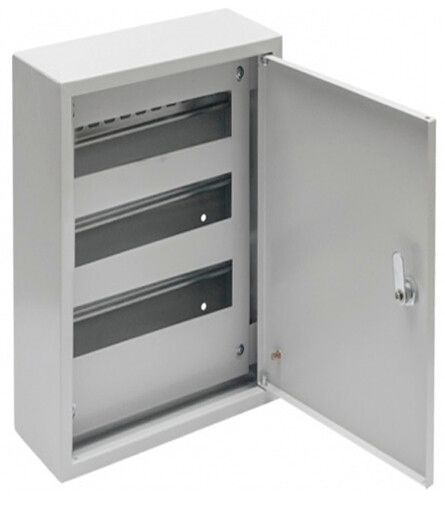

Корпус металлический навесной ЩРН-36з-1 76 УХЛЗ IP31 (480х300х125) | Б0028761 NO-123-00 ЭРА

Корпус металлический ЩРН-36з-1 76 УХЛЗ IP31 (480х300х125мм) / УХЛ3 (500х300х120мм) от бренда ЭРА - это надёжный навесной шкаф для монтажа модульного оборудования в условиях повышенной влажности и запылённости. Артикул б0028761 соответствует двум габаритам: основному 480×300×125 мм и альтернативному 500×300×120 мм, что позволяет выбрать подходящую версию под задачу.

Назначение и область применения

ЩРН-36з-1 76 предназначен для сборки распределительных щитов с модульными устройствами: автоматическими выключателями, УЗО, реле, контакторами и другими элементами на DIN-рейке. Подходит для установки в помещениях с контролируемой средой - жилых домах, офисах, производственных цехах, насосных станциях. Благодаря защите IP31 и устойчивости к коррозии, корпус можно использовать в зонах с возможным попаданием капель воды и пыли, например, в подвале, на лестничной клетке или в помещении с влажностью до 90%. Модели серии ЩРН применяются там, где важны безопасность, долговечность и простота обслуживания.

Технические характеристики

• Материал корпуса: сталь с антикоррозийным покрытием
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и от вертикально падающих капель воды
• Количество модулей: 36 (стандартная ширина для монтажа на DIN-рейке)
• Габариты: 480×300×125 мм (основной вариант) или 500×300×120 мм (альтернатива)
• Количество рядов: 3 - позволяют равномерно распределить нагрузку по высоте
• Наличие DIN-рейки: да - уже установленная внутри, готова к монтажу модулей
• Тип крышки: одна дверь с замком
• Замок: одноключевой, с системой единой секретности - совместим с другими шкафами ЭРА
• Цвет: 7035 RAL (серый матовый)
• Способ монтажа: открытая установка - крепится на стену через отверстия в боковых стенках
• Уплотнитель: двухкомпонентный полиуретановый - обеспечивает герметичность при закрытой двери

Совместимость и монтаж

ЩРН-36з-1 76 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке типа TS35/7,5. Для монтажа требуется минимум инструментов: отвёртка, дрель, уровнемер. Крепление осуществляется через четыре отверстия в боковых стенках - они расположены так, чтобы избежать деформации при затяжке. Глубина корпуса 120–125 мм достаточна для большинства коммутационных аппаратов, но не подходит для крупных устройств с глубокими клеммниками (например, частотных преобразователей). Перенавешивание двери возможно без демонтажа всего шкафа - достаточно открутить два болта.

Безопасность и стандарты

Конструкция ЩРН-36з-1 76 соответствует требованиям безопасности по ГОСТ Р 51321.1 и IEC 61439-1. Защита IP31 исключает случайный контакт с токоведущими частями при нормальной эксплуатации. Полиуретановый уплотнитель снижает риск проникновения влаги, а стальная конструкция обеспечивает механическую прочность. Корпус не проводит ток, поэтому не требует дополнительного заземления, однако рекомендуется подключить к контуру заземления по правилам ПУЭ.

Преимущества

• Высокая устойчивость к коррозии - гарантия 12 лет против сквозной коррозии
• Удобство сервиса: дверь легко открывается, перенавешивается и фиксируется замком
• Интегрированная DIN-рейка - экономит время на сборке
• Единая система замков - один ключ работает на нескольких шкафах ЭРА
• Оптимальное соотношение цены и качества - проверено в промышленном применении

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 недостаточна для воздействия дождя или сильного ветра
• Не подходит для помещений с постоянным воздействием химически активных паров (кислоты, щёлочи)
• Глубина 120–125 мм не позволяет установить устройства с большой глубиной (например, некоторые ИБП или мощные преобразователи)
• Открытая установка требует наличия ровной, несущей поверхности - нельзя монтировать на гипсокартон или деревянную обрешётку без усиления

Примеры использования

• Распределительный щит в подъезде многоквартирного дома - питание освещения, лифтов, сигнализаций
• Щит управления на участке насосной станции - контроль работы насосов и датчиков уровня
• Автоматизированный шкаф на производстве - управление конвейером, пневматикой, датчиками
• Аварийный щит в административном здании - резервное питание и аварийное освещение

Практические советы

• Перед монтажом проверьте, что внутренняя глубина 125 мм подходит для всех ваших модулей - особенно для больших УЗО и автоматов с функцией дифференциального тока
• При использовании альтернативного варианта 500×300×120 мм учтите, что он немного уже по глубине - это влияет на свободное пространство для прокладки кабелей
• Для лучшей теплоотдачи оставляйте зазор 5–10 см вокруг корпуса, особенно если внутри много тепловыделяющих устройств
• При необходимости увеличить количество модулей - используйте удлинители DIN-рейки, но не превышайте допустимую нагрузку на крепления
• Проверяйте целостность уплотнителя перед первым включением - повреждённый уплотнитель снижает эффективность защиты IP31
